Estándares:
EN 1338, 1339, 1340, 1341, 1343, 13748-1, 13748-2, 12390-5, 12390-6; BS 1881;
ASTM C78, C293, C496
Los marcos de carga para pruebas de flexión están diseñados para mínima deflexión a máxima carga resultando en una exactitud muy alta. El marco de carga es de acero soldado llevando el pistón fijado a la cruceta (cabeza de cruce). Todos los marcos de carga tienen un piston de acción singular hacia abajo con un interruptor de límite para apagar el motor cuando el recorrido máximo del pistón esté alcanzado. El regreso del pistón está hecho por peso muerto o resorte para obtener máxima exactitud en la medición de carga. Una celda de carga está usada para mediciones de carga para todos los marcos de carga.

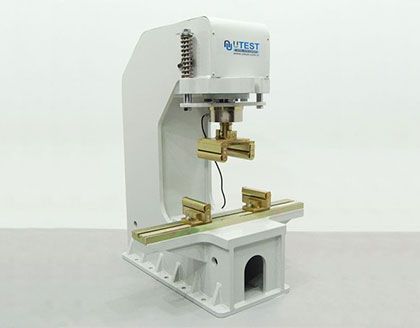

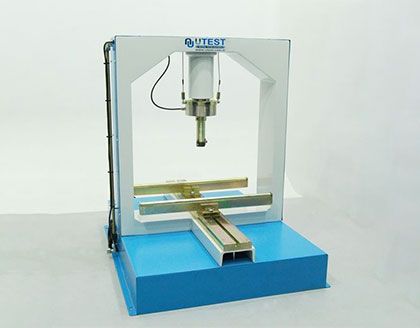

Cada modelo está diseñado para aceptar (recibir) todos los accesorios requeridos para pruebas de flexión, transverso o compresión. Marcos de carga para flexión , modelo UTC-5600, de 200 kN de capacidad, Tipo U, y UTC-5700 es de 300 kN, Tipo C, diseño de estructura abierta para permitir carga frontal fácil y práctico del espécimen.
El diseño rígido tipo C es ideal para pruebas convencionales de flexión o para pruebas más sofisticadas como índice de deformabilidad y ductilidad.
El marco de carga provee la estabilidad necesaria para resultados de prueba precisos y repetibles durante los años de operación.
Todos los marcos de carga pueden estar conectados a cualquier máquina para pruebas de compresión como un segundo marco de carga o pueden estar usados con cualquier paquete hidráulico como una máquina para pruebas de flexión independiente.
Ensambles para pruebas de flexión se deben ordenar por separado.
Las características principales son:
- 2 ensambles soldados de alta estabilidad de diferentes capacidades
- Interruptor de Límite para seguridad para pistones con recorridos de 100 ó 120 mm
- Medición de carga de alta exactitud con celdas de carga tipo galga extensométrica
- Puede aceptar un gran rango de accesorios para los estándares mencionados
- Puede estar conectado a cualquier máquina para pruebas de compresión o paquete hidráulico
