Código del Producto:
| UTC-4721 |

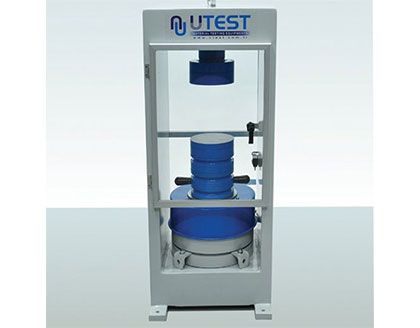

Marco de Carga de 2000 kN de Capacidad, ASTM |
| UTC-4731 |
Marco de Carga de 3000 kN de Capacidad, ASTM |
Estándares:
ASTM C39; BS 1881
El marco de carga provee la estabilidad necesaria para resultados de prueba precisos y repetibles durante los ańos de operación. El paquete hidráulico de la máquina, unidad de control e indicador digital están posicionados en el lado derecho del marco de carga para fácil accesibilidad, aumento de la productividad, y para operaciones más seguras.
El ensamble del marco de carga consiste de lo siguiente:
- Marco de Carga
- Platina Superior con Ensamble de Asiento Esférico
- Platina Inferior
- Espaciadores
- Ensamble de Carga de Cilindros & Interruptor de Límite para Seguridad
- Puertas Delanteras y Traseras de Protección, para Seguridad
Marcos de Carga de ASTM (d* profundidad)
| Modelos |
UTC-4721 |
UTC-4731 |
| Capacidad |
2000 kN |
3000 kN |
| Tipo de Marco de Carga |
Acero soldado |
Acero soldado |
| Dimensiones de la Platina Inferior (D) |
Ø 165 mm |
Ø 165 mm |
| Dimensiones de la Platina
Inferior con el Ensamble de
Asiento Esférico (C) |
Ø 165 mm |
Ø 165 mm |
| Diámetro del Pistón |
250 mm |
300 mm |
| Recorrido del Pistón |
50 mm |
50 mm |
| Apertura Máxima Vertical Entre
Platinas (E) |
370 mm |
370 mm |
| Apertura Horizontal (B) |
360 mm |
415 mm |
| Dimensiones (wxlxh) (Axd*xF) |
440x500x970 mm |
505x540x1050 mm |
| Peso |
690 kg |
990 kg |
Marcos de Carga de ASTM vienen con:
- UTC-4721 : 90, 50, 2 pcs. 30 x 165 mm de diámetro
- UTC-4731 : 90, 50, 2 pcs. 30 x 165 mm de diámetro
