| UTC-4010 |
Máquina Manual para Pruebas de Compresión de 600 kN |
| UTC-4110 |
Máquina Manual para Pruebas de Compresión de 1500 kN |
Estándares:
ASTM C39

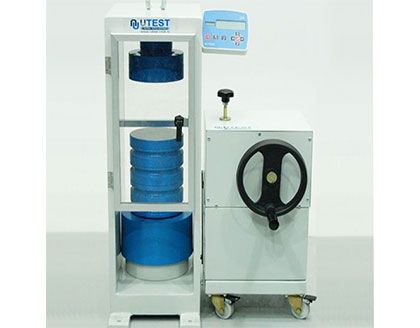

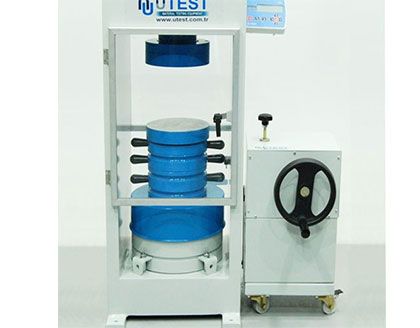

Las Máquinas Manuales para Pruebas de Compresión de 600 kN y 1500 kN de capacidad están diseñadas para hacer pruebas fiables de compresión de especímenes de concreto y están especialmente diseñadas para aplicaciones (pruebas) en sitios donde la electricidad no está disponible.
Siendo una alternativa de bajo costo, la serie para pruebas manuales combina precisión y simplicidad con un diseño único del paquete hidráulico manual que está operado de mano y permite incluso a un operador sin experiencia a poder hacer pruebas perfectas de compresión y flexión.
Sobrepasando las disposiciones estándares de ASTM C-39 (empezando de 10% de la capacidad máxima de la máquina), las UTC-4010 y UTC-4110 están suministradas en Clase 1 empezando de 50 kN. Con su rendimiento excepcional, las UTC-4010 y UTC-4110 son unas soluciones seguras y económicas para ubicaciones remotas donde electricidad es poco fiable o inexistente. Las máquinas de compresión consisten de un marco de carga soldado, robusto y fuerte, paquete hidráulico y sistema de adquisición de datos LPI.
La UTC-4010 Máquina para Pruebas de 600 kN viene con:
- Espaciadores de Ø 165x90 mm, Ø 165x50 mm, Ø 165x30 mm y Ø 165x15 mm
- Platina Superior UTC-4511 (Con un ensamble de asiento esférico) de Ø165 mm, Platina Inferior de Ø165 mm.
La UTC-4110 Máquina para Pruebas de 1500 kN viene con:
- Espaciadores de Ø 165x90 mm, Ø 165x50 mm, 2 pcs. Ø 165x30 mm y Ø 165x15 mm
- Platina Superior UTC-4512 (Con un ensamble de asiento esférico) de Ø216 mm, Platina Inferior de Ø216 mm.
UTC-4510, UTC-4511, y UTC-4515 Conjuntos de Platinas Inferiores y Superiores también pueden estar usados con la máquina para pruebas UTC-4110.
| Modelo |
UTC-4010 |
UTC-4110 |
| Capacidad |
600 kN |
1500 kN |
| Estándar |
ASTM C39 |
ASTM C39 |
| El Valor de Rugosidad para Textura de Carga y Platinas Auxiliares |
≤ 3.2μm |
≤ 3.2μm |
| Dimensiones de la Platina Inferior |
Ø165 mm |
Ø216 mm |
| Dimensiones de la Platina Superior |
Ø165 mm |
Ø216 mm |
| Apertura Máxima Vertical entre Platinas |
340 mm |
370 mm |
| Diámetro del Pistón |
150 mm |
230 mm |
| Recorrido Máximo del Pistón |
50 mm |
50 mm |
| Apertura Horizontal |
230 mm |
320 mm |
| Capacidad de Aceite |
12 L |
12 L |
| Presión Máxima de Trabajo |
340 Bar |
362 Bar |
| Dimensiones (wxlxh) |
590x500x800 mm |
680x500x930 mm |
| Peso |
385 kg |
590 kg |
