Para aplicaciones biológicas y médicas los microscopios de fluorescencia se utilizan para observar ciertas partes de las células y tejidos vivos con la ayuda de fluorocromos. Uno o más fluorocromos (fluoróforos) se añaden a las partes de la muestra que se desean observar. Cuando los fluorocromos están expuestos a la luz llamada excitación, la energía de excitación es absorbida por el fluorocromo que comenzará a emitir la llamada luz de emisión que se puede observar por el microscopio. Se pueden distinguir las células tumorales de otras células, seguir los procesos biológicos, probar la presencia o ausencia de anticuerpos, etc.

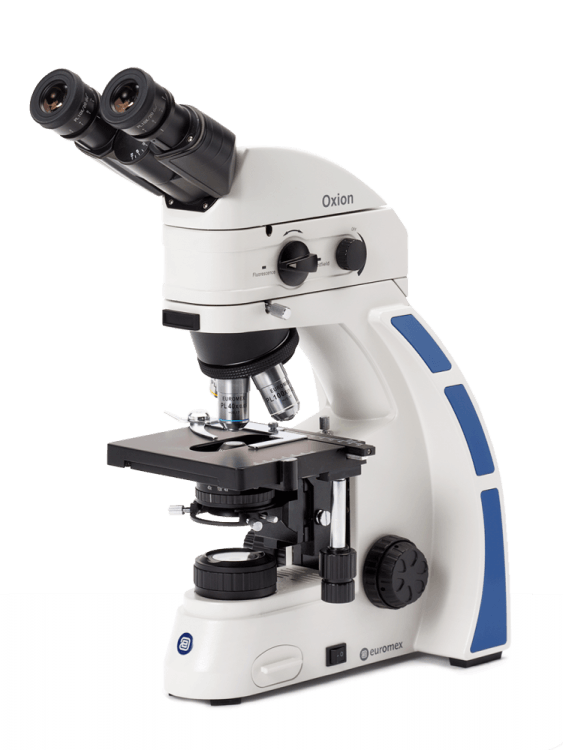

Los microscopios Oxion para Epi-fluorescencia están equipados con iluminación mediante una lámpara de vapor de mercurio 100 W. El accesorio de fluorescencia tiene una guía para un máximo de 4 bloques de filtros. El modelo FluoLed está equipado con iluminación mediante un LED monocromático de 455 nm LED y un bloque de filtros especialmente desarrollados para la detección rápida y eficaz de la tuberculosis por el fluorocromo auramina-O. Otras longitudes de onda FluoLED también están disponibles.
Los iconos se utilizan para indicar las diversas funciones de un microscopio.
Haga Click y encontrará más detalles sobre el significado de cada icono.
A destacar
- Modelos binoculares y trinoculares
- Oculares HWF10x/22 mm.
- Revólver porta-objetivos quíntuple en posición inversa
- Objetivos IOS planos, plano fluarex y plano semi-apocromáticos fluarex
- Platina mecánica integrada
- Mandos de enfoque macro y micrométrico
- Condensador Abbe A.N. 1.25 con diafragma iris
- Iluminación transmitida NeoLED 3W
- Múdulo de Epi-fluorescencia con guía para un máximo de 4 bloques de filtros e iluminación con lámpar
- Móculo de Epi-fluorescencia LED con un bloque de filtros y LED de 455 nm (Azul), 560 nm (Verde) o 36
- Estativo y cabezal ergonómico
Modelos
Especificaciones
OCULARES
Pareja de oculares HWF10x/22 mm. con corrección de dioptrías ± 5 integrada. Se pueden fijar con una llave Allen.
CABEZALES
Binocular y trinocular de diseño Siedentopf, tubos porta-oculares inclinados a 30°. Distancia inter-pupilar ajustable entre 50 y 75 mm. Sistema ergonómico de giro tipo mariposa del cabezal que permite dos posiciónes de observación: alta (431 mm) y baja (397 mm.).
REVÓLVER PORTA-OBJETIVOS
Revólver porta-objetivos quíntuple en posición inversa y montado sobre rodamientos a bolas de alta precisión. Los microscopios con Epi-fluorescencia con vapor de mercurio 100W se suministran con una pantalla de color naranja para la protección UV.
OBJETIVOS DISPONIBLES
• Objetivos plano-acromáticos corregidos a infinito (IOS) 4x/0.10, 10x/0.25, 20x/0.40, S40x/0.65, S60x/0.85 y S100x/1.25 (inmersión en aceite).
• Objetivos plano fluarex corregidos a infinito (IOS) 4x/0.12, 10x/0.25, 20x/0.40, S40x/0.65 y S100x/1.30 (inmersión en aceite).
• Objetivos plano semi-apocromáticos fluarex corregidos a infinito 4x/0.13, 10x/0.30, S40x/0.75 y S100x/1.28 (inmersión en aceite).
Los objetivos S40x, S60x y S100x son de tipo retráctil. Todos los componentes ópticos tienen tratamiento anti-moho y tratamiento de capas de anti-reflexión para la máxima transmisión de luz.
ENFOQUE
Enfoque macro y micrométrico de precisión 1 μm, 200 graduaciones por vuelta de micrométrico (0.2 mm.). Desplazamiento total de aproximadamente 28 mm. Con sistema de seguridad para limitar la altura de la platina y proteger la muestra y los objetivos de alto aumento. Con ajuste de tensión de enfoque.
PLATINA
Platina mecánica de 150 x 140 mm. con desplazamiento X/Y de 76 x 50 mm. Permite la observación simultánea de dos porta-muestras estándares.
Platina cerámica opcional de 220 x 157 mm. con desplazamiento X/Y de 75 x 50 mm.
CONDENSADOR PARA CAMPO CLARO
El condensador estándar de tipo Abbe A.N. 1.25 regulable en altura y con diafragma iris. Incluye filtro difusor blanco. Dispone de una ranura que le permite la colocación de láminas opciones. Disponemos de una lámina para contraste de fases con anillos de fase para objetivos de fase 10x y 40x, lámina para contraste de fases con anillos de fase para objetivos de fase 20x y 100x, lámina para campo oscuro (máximo 400x).
CONDENSADOR PARA EPI-FLUORESCENCIA
El módulo de Epi-fluorescencia tiene integrado in condensador con diafragma iris y diafragma de campo.
ILUMINACIÓN PARA CAMPO CLARO, CONTRASTE DE FASE Y CAMPO OSCURO (HASTA 400x)
Todos los modelos están suministrados con sistema de iluminación transmitida Köhler (con diafragma de campo) mediante NeoLED 3W de intensidad regulable y fuente de alimentación interna 100-240 Vca.
ILUMINACIÓN PARA EPI-FLUORESCENCIA
El sistema de iluminación del módulo de Epi-fluorescencia esta basado en una lámpara de vapor de mercurio 100W. Dispone de una guía para la colocación de un máximo de 4 bloques de filtros. Se suministran de serie los bloques de filtros para excitación azul (AE.3245) y excitación verde (AE.3246). Disponibles como opción los bloques de filtros para excitación violeta (AE.3247) y exvitación ultravioleta (AE.3248). Bajo pedido podemos configurar los equipos con los bloques de filtros que coincidan con los fluorocromos que piensa utilizar el usuario.
ESPECTRO DE LOS BLOQUES DE FILTROS DE USO MÁS HABITUAL
ILUMINACIÓN PARA EPI-FLUORESCENCIA LED
El módulo para Epi-fluorescencia LED se suministra con un LED monocromático de 450 nm. con bloque de excitación azul especialmente indicado para una detección rápida en muestras de tuberculosis tratadas con el fluorocromo Auramine-O. También disponemos de módulos de Epi-fluorescencia LED con LED monocromático de 560 nm LED y filtro de excitación verde o con LED monocromático de 365 nm y filtro de excitación ultravioleta.
CONFIGURACIONES
El microscopio Oxion esta disponible en una gran cantidad de configuraciones y también permite la actualización con una gran variedad de accesorios opcionales.
• Modelos con campo claro • Modelos con contraste de fase • Modelos con campo oscuro • Modelos con platina invertida (para ciencias de la vida)
• Modelo metalográfico • Modelos metalográficos con platina invertida (para ciencia de materiales) • Modelos con epi-fluorescencia
EMBALAJE
Suministrado con cable de alimentación, funda de protección, fusible de recambio, manual de usuario, botellín de aceite de inmersión de 5 ml (en los modelos que incluyan objetivo S100x). Los modelos con iluminación por vapor de mercurio 100W incluyen una pantalla color naranja para la protección UV. Estuche de poli-estireno.
ILUMINACIÓN PARA EPI-FLUORESCENCIA LED
El módulo para Epi-fluorescencia LED se suministra con un LED monocromático de 450 nm. con bloque de excitación azul especialmente indicado para una detección rápida en muestras de tuberculosis tratadas con el fluorocromo Auramine-O. También disponemos de módulos de Epi-fluorescencia LED con LED monocromático de 560 nm LED y filtro de excitación verde o con LED monocromático de 365 nm y filtro de excitación ultravioleta.
CONFIGURACIONES
El microscopio Oxion esta disponible en una gran cantidad de configuraciones y también permite la actualización con una gran variedad de accesorios opcionales.
• Modelos con campo claro • Modelos con contraste de fase • Modelos con campo oscuro • Modelos con platina invertida (para ciencias de la vida)
• Modelo metalográfico • Modelos metalográficos con platina invertida (para ciencia de materiales) • Modelos con epi-fluorescencia
EMBALAJE
Suministrado con cable de alimentación, funda de protección, fusible de recambio, manual de usuario, botellín de aceite de inmersión de 5 ml (en los modelos que incluyan objetivo S100x). Los modelos con iluminación por vapor de mercurio 100W incluyen una pantalla color naranja para la protección UV. Estuche de poli-estireno.
Accesorios
AE.3210
Ocular HWF10x/22mm
AE.3215
Ocular HWF15x/13mm
AE.3223
Ocular HWF10x/22mm. Micrométrico con retículo 10mm./100
AE.3225
Pareja de protectores de goma
AE.3160
Objetivo corregido a infinito (IOS) semi-plano acromático 4x/0.10. WD 21 mm
AE.3162
Objetivo corregido a infinito (IOS) semi-plano acromático 10x/0.25. WD 5,95 mm
AE.3166
Objetivo corregido a infinito (IOS) semi-plano acromático S40x/0.65 (retráctil) WD 0,64 mm
AE.3270
Objetivo corregido a infinito (IOS) semi-plano acromático S100x/1.25 (retráctil/inmerión en aceite) WD 0,36 mm
AE.3102
Objetivo corregido a infinito (IOS) plano acromático 2x/0.06.
AE.3104
Objetivo corregido a infinito (IOS) plano acromático 4x/0.10. WD 11,9 mm
AE.3106
Objetivo corregido a infinito (IOS) plano acromático 10x/0.25. WD 12,1 mm
AE.3108
Objetivo corregido a infinito (IOS) plano acromático 20x/0.40. WD 1,5 mm
AE.3110
Objetivo corregido a infinito (IOS) plano acromático S40x/0.65 (retráctil) WD 0,36 mm
AE.3112
Objetivo corregido a infinito (IOS) plano acromático S60x/0.85 (retráctil) WD 0,3 mm
AE.3114
Objetivo corregido a infinito (IOS) plano acromático S100x/1.25 (retráctil/inmersión en aceite) WD 0,18 mm
86.550
Objetivo corregido a infinito (IOS) plano Fluarex 4x/0.15. WD 21,6 mm
86.552
Objetivo corregido a infinito (IOS) plano Fluarex 10x/0.35. WD 2,9 mm
86.554
Objetivo corregido a infinito (IOS) plano Fluarex 20x/0.60. WD 1,5 mm
86.556
Objetivo corregido a infinito (IOS) plano Fluarex S40x/0.70 (retráctil) WD 0,6 mm
IS.7400
Objetivo corregido a infinito (IOS) Plano Fluarex PLFi S100x/1.30 (retráctil / inmersión en aceite). WD 0,13 mm
AE.3144
Objetivo corregido a infinito (IOS) semi-apocromátio 4x/0.13.
AE.3146
Objetivo corregido a infinito (IOS) semi-apocromátio 10x/030.
AE.3148
Objetivo corregido al infinito Plano Semi-Apocromático 20x
AE.3152
Objetivo corregido al infinito Plano Semi-Apocromático S40x
AE.3156
Objetivo corregido al infinito Plano Semi-Apocromático S100x inmersión de aceite
AE.3190
Juego de filtros de polarización compuesto por polarizador / analizador
AE.3192
Filtro de polarización (analizador) para insertar en la apertura de la torreta
AE.3194
Filtro de polarización (polarizador) para colocar sobre la fuente de iluminación
AE.3196
Filtro de densidad neutra, Ø 45 mm
AE.3198
Filtro azul, Ø 45 mm
AE.3200
Filtro amarillo, Ø 45 mm
AE.3202
Filtro verde, .Ø 45 mm
AE.3240
Fuente de iluminación para fluorescencia con lámpara de vapor de mercurio 100W, fuente de alimentación y protección UV
AE.3245
Bloque de filtros de fluorescencia azul (B) EX475BP40, DM505LP,EM535BP45 optimizado para FITC, eGFP. Compatible con los fluorocromos 5-carboxyfluorescein (5-FAM), Alexa fluor 488, BODIP-FL, Calcein, Cy2, Dio (Dio 18(3)), eGFP, FITC, Fluo-4, Fluor-Jade, FluorX, iLyte Fluor 488, Mito tracker Green, Rhodamine 110, Spectrumgreen 110, SYTO-13, YO-PRO-1, YOYO-1
AE.3246
Bloque de filtros de fluorescencia verde (G) EM560BP55, DM595LP, EM645BP75 optimizado para Texas Red, Alexa 594, 5-Carboxynaphthofluorescein. Compatible con los fluorocromos 5-CNF, 5-ROX (carboxy-X-rhodamine),Alexa Fluor 568, Alexa Fluor 594, BOBO-3, BODIPY-TR-X, BO-PRO-3, Calcium Crimson, Cy3.5, HcRed, HiLyte Fluor 594, Lissamine rhodamine B, Mito Tracker Red, mPlum mRaspberry, resorufin, Rhodamine Red, R-phycocyanin, SpectrumRed, Texas Red, X-Rhodaline (XRITC), YO-PRO-3, YOYO-3
AE.3247
Bloque de filtros de fluorescencia violeta (V) EX440BP21, DM455LP, EM480BP30. Compatible con los fluorocromos BOBO-1, BOPRO-1, Cerulean, CFP, POPO-1, PO-PRO-1, SpectrumAqua, SYTO45, SYTOX Blue
AE.3248
Bloque de filtros de fluorescencia ultra violeta (UV) EX365BP50, DM400LP, EM450BP40. Compatible con los fluorocromos 4-Methylumbelliverone, 7-amino-4methylcoumarin, 7-Hydrixy-4-methylcoumarin (pH9), Alexa Fluor 350, AMCA, AMCA-X, Calcein Blue, Calcein White, Cascade Blue, DAPI, Hoechst 33342 & 33258, LysoSensor Blue (pH5), Lyso Tracker Red, marina Blue, Spectrum Blue
| MODELOS | Binocular | Trinocular | Objetivos Planos IOS 4x/10x/ S40x/S100x | Objetivos Plan fluarex IOS 4x/10x/ S40x/S100x | Objetivos Plan semi-apo fluarex IOS 4x/10x/S40x | Objetivo Plan semi apo fluarex IOS S100x | Lámpara de vapor de mercurio 100W | Iluminación Epi-fluorescencia LED 455 nm | |
| OX.3067 | • | • | • | ||||||
| OX.3070 | • | • | • | ||||||
| OX.3075 | • | • | • | ||||||
| OX.3080 | • | • | • | • | |||||

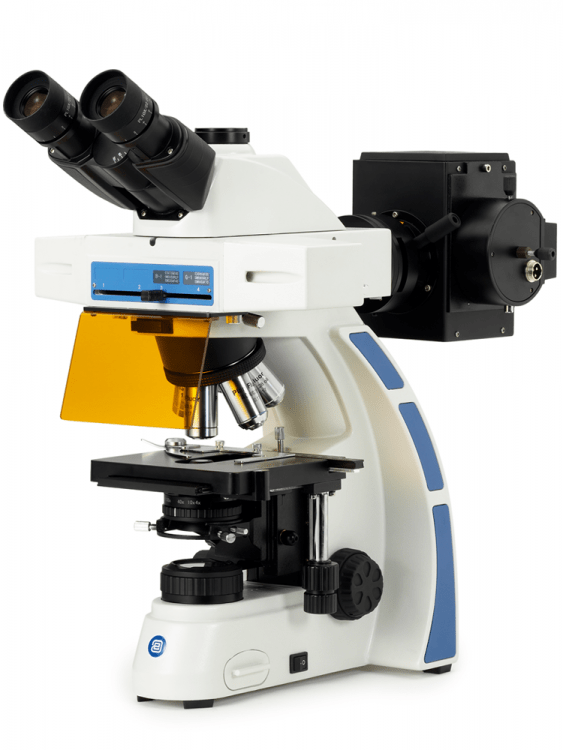

| OX.3085 | • | • | • | • |  |
||||
| OX.3230 | • | • | • | ||||||
| OX.3235 | • | • | • | ||||||
| OX.3232 | • | • | • | • | |||||
| OX.3237 | • | • | • | • |
