Para aplicaciones biológicas y médicas los microscopios de fluorescencia se utilizan para observar ciertas partes de las células y tejidos vivos con la ayuda de fluorocromos. Uno o más fluorocromos (fluoróforos) se añaden a las partes de la muestra que se desean observar. Cuando los fluorocromos están expuestos a la luz llamada excitación, la energía de excitación es absorbida por el fluorocromo que comenzará a emitir la llamada luz de emisión que se puede observar por el microscopio. Se pueden distinguir las células tumorales de otras células, seguir los procesos biológicos, probar la presencia o ausencia de anticuerpos, etc

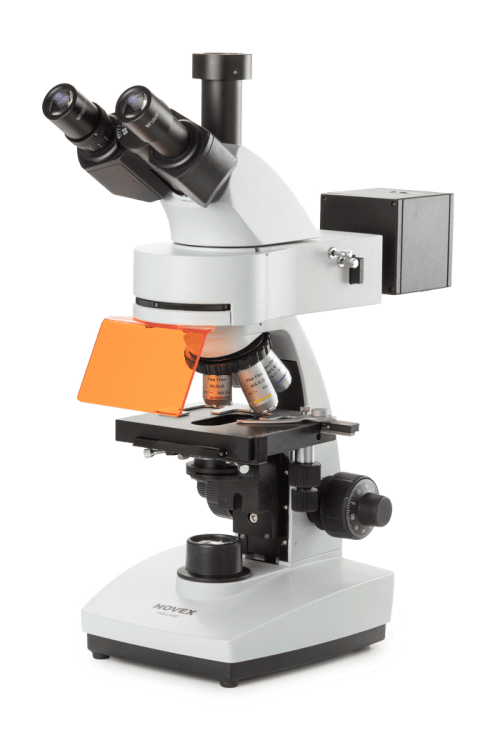

El microscopio de epi-fluorescencia B+ se presenta en dos versiones. Dos modelos están equipados con 4 LED monocromáticos y otros dos modelos están equipados con un iluminador de vapor de mercurio de 100 W
Los microscopios están provistos con filtros de fluorescencia y espejos dicroicos para la excitación en la región espectral azul, verde, violeta y ultravioleta
Los iconos se utilizan para indicar las diversas funciones de un microscopio. Haga Click y encontrará más detalles sobre el significado de cada icono.
A destacar
- Versión trinocular
- Oculares WF10x/20 mm.
- Revólver porta-objetivos quíntuple en posición inversa
- Objetivos Planos y Planos fluarex
- Platina mecánica X-Y integrada
- Mandos de enfoque macro y micrométrico con limitador de altura de la platina
- Condensador de Abbe regulable en altura con diafragma iris y anillo porta-filtros
- Iluminación transmitida LED con baterías internas
- Iluminación de epí-fluorescencia con lámpara de vapor de mercurio 100W
- Filtros de excitación azul, verde, violeta y ultravioleta
Modelos
Los objetivos Fluarex son adecuados para la excitación de fluorescencia en el violeta y ultravioleta. NeoLED: Azul (EX 460 a 470 nm, EM> 515 nm), Verde (EX 520 a 530 nm, EM> 590 nm), Violeta (EX 395 a 415 nm, EM> 425 nm) y ultravioleta (EX 355 a 375 nm, EM> 455 nm).
Especificaciones
OCULARES
Pareja de oculares WF10x/20 mm
CABEZAL
Trinocular, giratorio 360° y con porta-oculares inclinados a 30°. Uno de los tubos porta-oculares con corrección de dioptrías. Distancia inter-pupilar ajustable entre 48 y 76 mm. Cabezal trinocular con desviación de luz 100:0/0:100
REVÓLVER PORTA-OBJETIVOS
Revólver porta-objetivos en posición inversa, para 5 objetivos y montado sobre rodamientos a bolas de alta precisión
OBJETIVOS
• Los modelos 86.179-LED y 86.178-LED se suministran con objetivos DIN plano-acromáticos corregidos a infinito (IOS) 4x/0.10, 10x/0.25, S40x/0.65 y S100x/1.25 (inmersión en aceite).
• Los modelos 86.180-LED y 86.181-LED se suministran con objetivos DIN plano fluarex corregidos a infinito (IOS) 4x/0.12, 10x/0.25, S40x/0.65 y S100x/0.90
Los objetivos Plano Fluarex permiten la observación en excitación violeta y ultravioleta
Los objetivos S40x y S100x son de tipo retráctil
Todos los componentes ópticos tienen tratamiento anti-moho y tratamiento de capas de anti-reflexión para la máxima transmisión de luz
ENFOQUE Enfoque macro y micrométrico de precisión 1 μm, 200 graduaciones por vuelta de micrométrico (0.2 mm.). Desplazamiento total de aproximadamente 23 mm. Con sistema de seguridad para limitar la altura de la platina y proteger la muestra y los objetivos de alto aumento. Con ajuste de tensión de enfoque
PLATINA Platina de 125 x 135 mm. Desplazamiento X-Y de 75 x 35 mm. con escala Vernier. Pinza sujeta-muestras extraible. Disponible bajo pedido platina calefactora con controlador de temperatura PID (control de desviación entre temperatura deseada y temperatura medida)
CONDENSADOR
Condensador de Abbe A.N. 1.25 regulable en altura con diafragma iris y anillo porta-filtros
ILUMINACIÓN TRANSMITIDA
Mediante LED 3W de intensidad regulable y baterías internas. Con fuente de alimentación interna 100 - 240 Vca.
ILUMINACIÓN DE EPI-FLUORESCENCIA
Epi-iluminación mediante 4 LED para fluorescencia en excitación de 460 a 470 nm (azul), 520 a 530 nm (verde), 390 a 400 (violeta) y 360 a 370 nm (ultravioleta). Alimentación externa 100-240 Vca
Epi-iluminación mediante lámpara de vapor de mercurio 100W. Alimentación externa 110 o 230 Vca. El módulo de fluorescencia esta equipado con espejos dicróicos y bloques de filtros de fluorescencia en excitación azul, verde, violeta y ultravioleta
EMBALAJE
Suministrado con cable de alimentación, funda de protección, fusible de recambio, manual de usuario, botellín de aceite de inmersión de 5 ml (en los modelos que incluyan objetivo S100x). Incluye una pantalla color naranja para la protección UV. Estuche de poli-estireno
Accesorios
86.575
Ocular de gran campo HWF10x/20 mm
86.573
Ocular de gran campo WF15x/12mm
80.882
Ocular de gran campo WF20x/10 mm
86.574
Ocular micrómetrico WF10x / 18mm, 10 mm dividido en 100 partes. Lente de enfoque ajustable
80.839
Pareja de protectores de goma, Ø 28 mm. No plegable. Modelo curvo
86.891
Objectivo semi-plano acromático DIN SMP 4x / A.N. 0.10. WD 23,13 mm
86.893
Objectivo semi-plano acromático DIN SMP 10x / A.N. 0.25. WD 4,09 mm
86.894
Objectivo semi-plano acromático DIN SMP 20x / A.N. 0.40. WD 1,97 mm
86.897
Objectivo semi-plano acromático DIN SMP 40x / A.N. 0.65. WD 0,60 mm. (retráctil)
80.899
Objetivo acromático DIN S60x/A.N 0.85. WD 0,20 mm. (retráctil)
86.900
Objetivo semi-plano acromático DIN SMP S100x / A.N. 1.25. WD 0,38 mm. (retráctil/inmersión en aceite)
86.511
Objetivo plano acromático DIN PL 4x / A.N. 0.10. WD 17,9 mm
86.513
Objetivo plano acromático DIN PL 10x / A.N. 0.25. WD 8,8 mm
86.514
Objetivo plano acromático DIN PL 20x / A.N. 0.40. WD 8,6 mm
86.517
Objetivo plano acromático DIN PL S40x / A.N. 0.65 WD 0,56 mm. (retráctil)
86.519
Objetivo plano acromático DIN PL S60x / A.N. 0.85 WD 0,25 mm. (retráctil)
86.520
Objetivo plano acromático DIN PL S100x / A.N. 1.25 (con inmersión de aceite
86.521
Objetivo Plano acromático DIN PL S100x/1.25 (retráctil / inmersión en aceite) con diafragma iris. Distancia de trabajo 0,33 mm
86.413
Objetivo semi-plan de fase DIN PH 10x / A.N. 0.25. WD 6,61 mm
86.414
Objetivo semi-plan de fase DIN PH 20x / A.N. 0.40. WD 1,85 mm
86.417
Objetivo semi-plan de fase DIN PH S40x / A.N. 0.65. WD 0,64 mm. (retráctil)
86.420
Objetivo semi-plan de fase DIN PH S100x / A.N.1.25. WD 0,19 mm. (retráctil/inmersión en aceite)
86.313
Objetivo plano acromático de fase DIN PLPH 10x / A.N. 0.25. WD 8,8 mm.
86.314
Objetivo plano acromático de fase DIN PLPH 20x / A.N. 0.40. WD 8,6 mm
86.317
Objetivo plano acromático de fase DIN PLPH S40x / A.N. 0.65. WD 0,65 mm. (retráctil)
86.320
Objetivo plano acromático de fase DIN PLPH S100x / A.N. 1.25. WD 0,33 mm. (retráctil/inmersión en aceite)
86.550
Objetivo corregido a infinito (IOS) plano Fluarex 4x/0.15. WD 21,6 mm
86.559
Objetivo corregido a infinito (IOS) plano PL 2,5x
86.613
Kit de constraste de fases compuesto por: lámina de contraste de fase con anillo de fase para 40x y objetivo plano acromático para constraste de fase PLPH S40x.
86.615
Kit de constraste de fases completo compuesto por: condensador tipo Zernike de 5 posiciones con anillos de fase para objetivos 10/20/S40/S100x y objetivos semi-plano acromáticos de fase 10/20/S40/S100x. Incluye filtro verde y ocular telescópico para el centrado de fases
86.617
Kit de constraste de fases completo compuesto por: condensador tipo Zernike de 5 posiciones con anillos de fase para objetivos 10/20/S40/S100x y objetivos plano acromáticos de fase 10/20/S40/S100x. Incluye filtro verde y ocular telescópico para el centrado de fases
86.820
Adaptador para cámara reflex con objetivos 2.5x y 4x
86.860
Diafragma de Köhler, pre-centrado, para montar encima del colector de luz. Solo compatible con modelos de la Serie B que disponen de iluminación halógena
86.889
Lámpara halógena de recambio de 6V-20W
86.101
Recambio LED 1W
AE.1110
Lámina porta-objeto de 76 x 26 mm con retículo de 1 mm, 100 divisiones
AE.1111
Lámina porta-objeto de 76 x 26 mm con retículo de 2 mm, 200 divisiones
AE.5130
Adaptador universal SLR con lente de proyección 2x para tubo trinocular de 23,2 mm. de diámetro. Requiere anillo T2.
AE.5040
Anillo T2 para cámara digital SLR CANON EOS
AE.5025
Anillo T2 para cámara digital SLR NIKON D
AE.5202
Filtro azul, 32 mm. Ø
AE.5203
Filtro amarillo, 32 mm. Ø
AE.5204
Filtro gris neutro, 32 mm. Ø
AE.5205
Filtro verde, 32 mm. Ø
AE.5207
Filtro azul de plexiglás, 32 mm. Ø
AE.5227
Fusibles de vidrio de 1A, caja de 10 unidades
AE.5365
Protector ocular 28 mm. Ø. No plegable
PB.5155
Láminas porta-objetos 76 x 26 mm de cristal semi-
| MODELOS | Objetivos Planos IOS PL 4x/10x/S40x/S100x | Objetivos Planos fluarex PLF 4x/10x/S40x/S100x | Epi-fluorescencia 4x NeoLED | Epi-fluorescencia 100 W Hg | |
| 86.179‑LED | • | • |  |
||
| 86.180‑LED | • | • | |||
| 86.178‑LED | • | • | |||
| 86.181‑LED | • | • |
