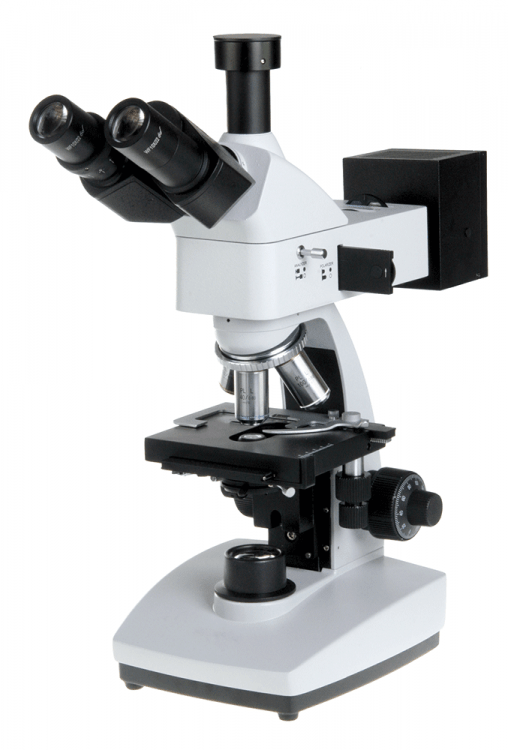

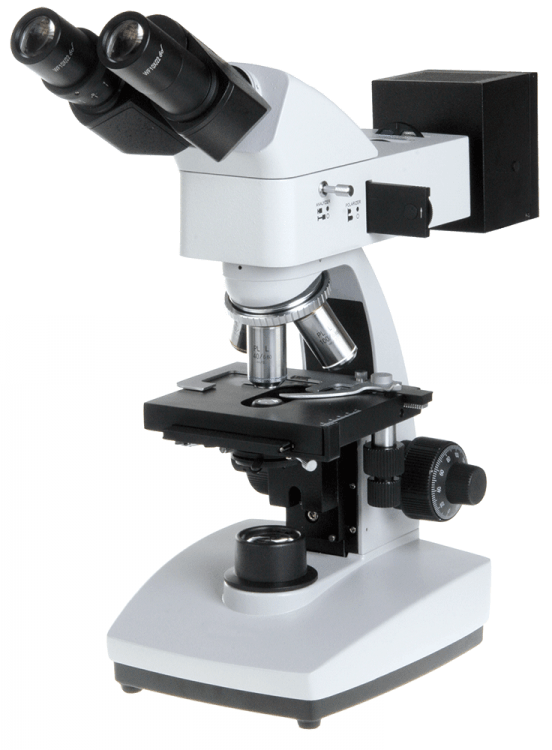

Microscopio serie b+ para ciencia de materiales (metalografico) - WP

Especificaciones

OCULARES Pareja de oculares de gran campo WF10x/20 mm.

CABEZAL Binocular y trinocular de diseño Siedentopf con porta-oculares inclinados a 30°. Distancia inter-pupilar ajustable entre 48 y 75 mm., corrección de dioptrías en porta-ocular izquierdo.

REVÓLVER PORTA-OBJETIVOS Revólver porta-objetivos quíntuple en posición inversa y montado sobre rodamientos a bolas de alta precisión.

OBJETIVOS Los modelos estándar se suministran con objetivos DIN plano-acromáticos y corregidos a infinito (IOS) M-IOS 5x/0.12, 10x/0.25, 20x/0.40 y 50x/0.70. Como opción también hay disponibles objetivos DIN plano-acromáticos y corregidos a infinito (IOS) M-IOS 80x/0.80 y 100x/0.85. Todos los componentes ópticos tienen tratamiento anti-moho y tratamiento de capas de anti-reflexión para la máxima transmisión de luz.

ENFOQUE Enfoque macro y micrométrico de precisión 1 μm, 200 graduaciones por vuelta de micrométrico (0.2 mm.). Desplazamiento total de aproximadamente 23 mm. Con sistema de seguridad para limitar la altura de la platina y proteger la muestra y los objetivos de alto aumento. Con ajuste de tensión de enfoque.

STAGE Platina de 125 x 135 mm. Desplazamiento X-Y de 75 x 35 mm. con escala Vernier. Pinza sujeta-muestras extraible.

CONDENSADOR Condensador de Abbe A.N. 1.25 regulable en altura con anillo porta-filtros y diafragma iris.

ILUMINACIÓN

• Transmitida mediante NeoLED de intensidad regulabe con fuente de alimentación interna 110-240 Vca y sistema de baterías internas (3 NiMH AA) o mediante lámpara halógena 20 W de intensidad regulable con alimentador interno (especificar 110Vca o 230Vca).

• Iluminación incidente Köhler mediante 3W NeoLED de intensidad regulable y con fuente de alimentación externa. Sistema de polarización extraible, diafragma iris y diafragma de campo. Disco giratorio con filtros color verde, azul, amarillo y blanco esmerilado.

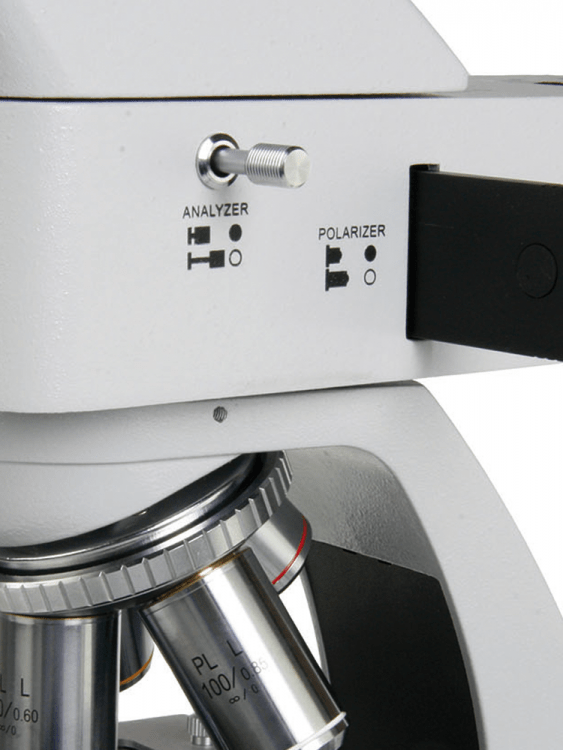

(Fotografía: Sistema extraible de analizador y polarizador para sistema de iluminación incidente)

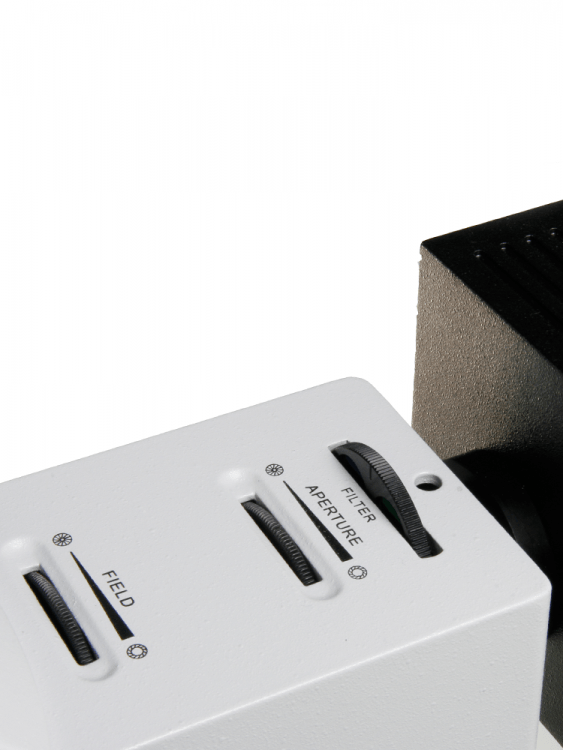

(Fotografía: Diafragma iris, diafragma de campo y disco de filtros)

Accesorios

86.527 Objetivo corregido a infinito (IOS) plano acromático PL-M 5x/0.10. WD 26,1 mm

86.529 Objetivo corregido a infinito (IOS) plano acromático PL-M 10x/0.25. WD 20,2 mm

86.531 Objetivo corregido a infinito (IOS) plano acromático PL-M 20x/0.40. WD 8,8 mm

86.535 Objetivo corregido a infinito (IOS) plano acromático PL-M 50x/0.70. WD 3,68 mm

86.538 Objetivo corregido a infinito (IOS) plano acromático PL-M 80x/0.80. WD 1,25 mm

86.539 Objetivo corregido a infinito (IOS) plano acromático PL-M 100x/0.85. WD 0,4 mm

86.172 Disco para campo oscuro, compatible con objetivos de 10x a 40x. Se monta en el porta filtro de condensador de Abbe

86.820 Adaptador para cámara reflex con objetivos 2.5x y 4x

86.889 Lámpara halógena de recambio de 6V-20W

86.101 Recambio LED 1W

AE.1110 Lámina porta-objeto de 76 x 26 mm con retículo de 1 mm, 100 divisiones

AE.1111 Lámina porta-objeto de 76 x 26 mm con retículo de 2 mm, 200 divisiones

AE.5130 Adaptador universal SLR con lente de proyección 2x para tubo trinocular de 23,2 mm. de diámetro. Requiere anillo T2.

AE.5040 Anillo T2 para cámara digital SLR CANON EOS

AE.5025 Anillo T2 para cámara digital SLR NIKON D

AE.5202 Filtro azul, 32 mm. Ø

AE.5203 Filtro amarillo, 32 mm. Ø

AE.5204 Filtro gris neutro, 32 mm. Ø

AE.5205 Filtro verde, 32 mm. Ø

AE.5207 Filtro azul de plexiglás, 32 mm. Ø

AE.5227 Fusibles de vidrio de 1A, caja de 10 unidades

AE.5365 Protector ocular 28 mm. Ø. No plegable

PB.5155 Láminas porta-objetos 76 x 26 mm de cristal semi-blanco con bordes no cortados. Suministrado en paquetes de 50 unidades.

PB.5165 Cubre-objetos 18 x 18 mm, grosor de 0.13-0.17 mm. Suministrado por paquetes de 100 unidades

PB.5168 Cubre objetos de 22x22mm, grosor de 0.13-0.17mm. Suministrado por paquetes de 100 unidades

PB.5245 Papel de limpieza de lentes, paquete de 100 unidades

PB.5255 Aceite de inmersión, índice de refracción n= 1.482. Frasco de 25 ml

PB.5274 Alcohol isopropílico 99%, botella de 200 ml.

PB.5275 Kit de limpieza compuesto por líquido de limpieza de lentes, gamuza, papel de limpieza de lentes, cepillo, pera de aire y bastoncillos de algodón.

86.575 Ocular de gran campo HWF10x/20 mm

86.573 Ocular de gran campo WF15x/12mm

80.882 Ocular de gran campo WF20x/10 mm

86.851 Juego de polarización. Para modelos de la Serie B y B+ con iluminación halógena

86.852 Juego de polarización. Para modelos de la Serie B y B+ con iluminación LED

86.860 Diafragma de Köhler, pre-centrado, para montar encima del colector de luz. Solo compatible con modelos de la Serie B que disponen de iluminación halógena
