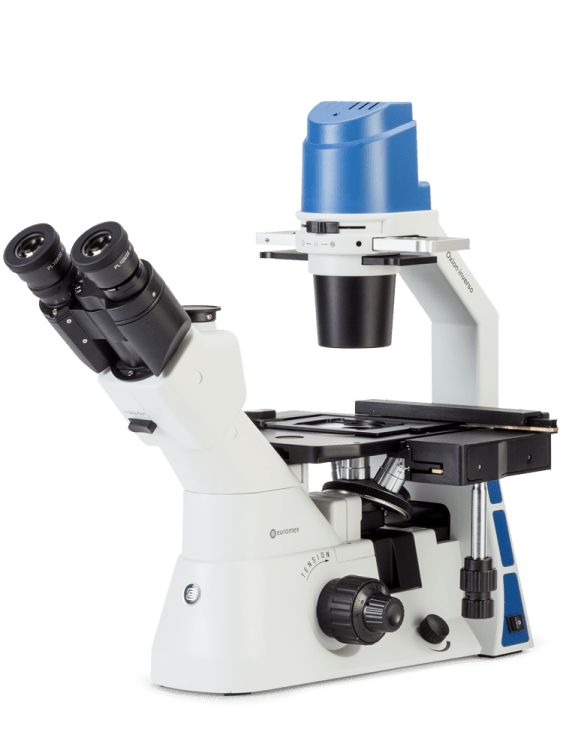

Los microscopios biológicos de platina invertida Oxion Inverso de Euromex están disponibles para campo claro, contraste de fase y aplicaciones de Epi-fluorescencia. Se suministran con objetivos específicos que compensan los 1,2 mm de espesor de la parte inferior de las placas de Petri o de las placas de cultivo.
Los microscopios invertidos Oxion Inverso son útiles en ciencias de la vida para la observación de organismos vivos y cultivo de tejidos tanto en placas de cultivo como en frascos de cultivo
Los iconos se utilizan para indicar las diversas funciones de un microscopio.
Haga Click y encontrará más detalles sobre el significado de cada icono.
Los iconos se utilizan para indicar las diversas funciones de un microscopio.
Haga Click y encontrará más detalles sobre el significado de cada icono.
A destacar
- Aplicaciones en ciencias de la vida
- Observación de placas y frascos de cultivo
- Campo claro, contraste de fase y Epi-fluorescencia
- Objetivos IOS de larga distancia de trabajo
- Revólver porta-objetivos quíntuple
- Iluminación transmitida NeoLED 5W
- Epi-fluorescencia con lámpara de vapor de mercurio 100W
- 10 años de garantía
Modelos
Los objetivos Fluarex están fabricados con vidrio de baja absorción para aplicaciones de fluorescencia.
Fluarex es una marca comercial de Euromex Microscopen bv.
LWD = larga distancia de trabajo.
Especificaciones
OCULARES
Pareja de oculares planos de gran campo HWF10x/22 mm.
CABEZAL
Trinocular con tubos porta-oculares inclinados a 45º. Ajuste de dioptrías en el porta-ocular izquierdo. Distancia inter-pupilar ajustable entre 54 y 75 mm. Cabezal triocular con desviación de la luz 100-0% y 80-20%.
REVÓLVER PORTA-OBJETIVOS
Revólver porta-objetivos quíntuple en posición abatida lateral y montado sobre rodamientos a bolas de alta precisión.
OBJETIVOS PARA CAMPO CLARO
(modelos OX.2003-PL y OX.2053-PL)
Objetivos plano-acromáticos corregidos a infinito (IOS) de larga distancia de trabajo 10x/0.25, 20x/0.40 y 40x/0.60. Opcionalmente están disponibles un objetivo plano-acromático (IOS) de larga distancia de trabajo 4x/0.10 y uno de 60x/0.70.
OBJETIVOS PARA CONTRASTE DE FASE
(modelos OX.2003-PLPH y OX.2053-PLPH)
Objetivos plano-acromáticos corregidos a infinito (IOS) de larga distancia de trabajo y de contraste de fase 10x/0.25, 20x/0.40, 40x/0.60.
Opcionalmente esta disponible un objetivo plano-acromático (IOS) de larga distancia de trabajo y de contraste de fase 4x/0.13.
(Fotografía: OX.9190 Lámina con anillos de fase para objetivos de 4x/10x, anillos de fase para objetivos de 20x/40x y posición para observación en campo claro)
(modelos OX.2003-PLPH y OX.2053-PLPH)
Objetivos plano-acromáticos corregidos a infinito (IOS) de larga distancia de trabajo y de contraste de fase 10x/0.25, 20x/0.40, 40x/0.60.
Opcionalmente esta disponible un objetivo plano-acromático (IOS) de larga distancia de trabajo y de contraste de fase 4x/0.13.
(Fotografía: OX.9190 Lámina con anillos de fase para objetivos de 4x/10x, anillos de fase para objetivos de 20x/40x y posición para observación en campo claro)
OBJETIVOS PARA CAMPO CLARO Y EPI-FLUORESCENCIA
(modelos OX.2253-PLF y OX.2453-PLF)
Objetivos planos fluarex corregidos a infinito (IOS) de larga distancia de trabajo 10x/0.30, 20x/0.45, 40x/0.65. Opcionalmente estan disponibles un objetivo plano fluarex (IOS) de larga distancia de trabajo 4x/0.13 y uno de 60x/0.75.
OBJETIVOS PARA CONTRASTE DE FASE Y EPI-FLUORESCENCIA
(modelos OX.2253-PLPHF y OX.2453-PLPHF)
Objetivo plano fluarex corregido a infinito (IOS) de larga distancia de trabajo 10x/0.30 y objetivos planos fluarex corregidos a infinito (IOS) de larga distancia de trabajo y de contraste de fase 20x/0.45 y S40x/0.65.
Todos los objetivos están corregidos para compensar un grosor de 1.2 mm. Todos los componentes ópticos tienen tratamiento anti-moho y tratamiento de capas de anti-reflexión para la máxima transmisión de luz.
PLATINA (suministada en todos los modelos excepto OX.2003-PL y OX.2003-PLPH)
Platina de gran formato 250 x 230 mm. con carro móvil X/Y de desplazamiento 120 x 78 mm. y mandos de control verticales en posición derecha, incluye los siguientes accesorios:
• Inserción metálica para platos de cultivo celular Ø 35 mm.
• Soporte para porta-muestras estándar de 76 mm x 26 mm.
• Disco de vidrio con perforación central.
• Opcionalmente se puede adquirir el soporte universal para placas de cultivo (OX.9599).
(Fotografía: OX.9599 Soporte universal para placas de cultivo celular)
CONDENSADOR
Condensador A.N. 0.30 con diafragma iris. Distancia de trabajo 72 mm. Los modelos con contraste de fase OX.2003-PLPH, OX.2053-PLPH, OX.2253-PLPHF y OX.2453-PLPHF se suministran con la lámina de anillos de fase OX.9190.
MANDOS DE ENFOQUE
Macro y micrométrico coaxial. Micrométrico de 2 μm de precisión, desplazamiento total de aproximadamente 25 mm. Con ajuste de tensión de enfoque.
ILUMINACIÓN
Iluminación transmitida mediante NeoLed 5W de intensidad regulable con fuente de alimentación interna 100-240 Vca.
Los modelos con Epi-fluorescencia están equipados con un sistema de iluminación basado en una lámpara de vapor de mercurio 100W y con fuente de alimentación externa 100-240 Vca. con indicación de la vída útil de la lámpara y una pantalla de color naranja para la protección UV.
FILTROS PARA MODELOS DE CONTRASTE DE FASE
Filtro de interferencia verde 550 nm y filtro azul de 45 mm. de diámetro.
PLATINA (suministada en todos los modelos excepto OX.2003-PL y OX.2003-PLPH)
Platina de gran formato 250 x 230 mm. con carro móvil X/Y de desplazamiento 120 x 78 mm. y mandos de control verticales en posición derecha, incluye los siguientes accesorios:
• Inserción metálica para platos de cultivo celular Ø 35 mm.
• Soporte para porta-muestras estándar de 76 mm x 26 mm.
• Disco de vidrio con perforación central.
• Opcionalmente se puede adquirir el soporte universal para placas de cultivo (OX.9599).
(Fotografía: OX.9599 Soporte universal para placas de cultivo celular)
CONDENSADOR
Condensador A.N. 0.30 con diafragma iris. Distancia de trabajo 72 mm. Los modelos con contraste de fase OX.2003-PLPH, OX.2053-PLPH, OX.2253-PLPHF y OX.2453-PLPHF se suministran con la lámina de anillos de fase OX.9190.
MANDOS DE ENFOQUE
Macro y micrométrico coaxial. Micrométrico de 2 μm de precisión, desplazamiento total de aproximadamente 25 mm. Con ajuste de tensión de enfoque.
ILUMINACIÓN
Iluminación transmitida mediante NeoLed 5W de intensidad regulable con fuente de alimentación interna 100-240 Vca.
Los modelos con Epi-fluorescencia están equipados con un sistema de iluminación basado en una lámpara de vapor de mercurio 100W y con fuente de alimentación externa 100-240 Vca. con indicación de la vída útil de la lámpara y una pantalla de color naranja para la protección UV.
FILTROS PARA MODELOS DE CONTRASTE DE FASE
Filtro de interferencia verde 550 nm y filtro azul de 45 mm. de diámetro.
BLOQUES DE FILTROS DE EPI-FLUORESCENCIA ESTÁNDARES
(para modelos de Epi-fluorescencia)
Los modelos de Epi-fluorescencia OX.2253-PLF y OX.2453-PLF se suministran con dos filtros de excitación:
- Fitro de excitación azul OX.9745, EX465-495 (BP) DM505 (LP) EM515-558 (BP)
- Filtro de excitación verde OX.9746, EX520-600 (BP) DM600 (LP) EM605-665 (BP)
Los modelos de Epi-fluorescencia OX.2253-PLF y OX.2453-PLPHF se suministran con una guía que permite como máximo tres filtros de excitación (en caso de querer mantener el campo claro o el contraste de fase) o bien un máximo de cuatro filtros de excitación (si solo deseamos trabajar en Epi-fluorescencia), estos modelos se suministran con tres filtros de excitación:
- Fitro de excitación azul OX.9745, EX465-495 (BP) DM505 (LP) EM515-558 (BP)
- Filtro de excitación verde OX.9746, EX520-600 (BP) DM600 (LP) EM605-665 (BP)
- Filtro de excitación ultravioleta OX.9747, EX361-381 (BP) D415 (LP) EM435-495 (BP)
ESPECTRO DE LOS BLOQUES DE FILTROS DE USO MÁS HABITUAL
CONFIGURACIONES
El microscopio Oxion esta disponible en una gran cantidad de configuraciones y también permite la actualización con una gran variedad de accesorios opcionales.
• Modelos con campo claro • Modelos con contraste de fase • Modelos con campo oscuro • Modelos con platina invertida (para ciencias de la vida)
• Modelo metalográfico • Modelos metalográficos con platina invertida (para ciencia de materiales) • Modelos con epi-fluorescencia
EMBALAJE
Suministrado con cable de alimentación, funda de protección, fusible de recambio, manual de usuario. Los modelos con iluminación por vapor de mercurio 100W incluyen una pantalla color naranja para la protección UV. Los modelos con contraste de fase incluyen el ocular telescópico para el centrado de fases. Maleta de aluminio.
CONFIGURACIONES
El microscopio Oxion esta disponible en una gran cantidad de configuraciones y también permite la actualización con una gran variedad de accesorios opcionales.
• Modelos con campo claro • Modelos con contraste de fase • Modelos con campo oscuro • Modelos con platina invertida (para ciencias de la vida)
• Modelo metalográfico • Modelos metalográficos con platina invertida (para ciencia de materiales) • Modelos con epi-fluorescencia
EMBALAJE
Suministrado con cable de alimentación, funda de protección, fusible de recambio, manual de usuario. Los modelos con iluminación por vapor de mercurio 100W incluyen una pantalla color naranja para la protección UV. Los modelos con contraste de fase incluyen el ocular telescópico para el centrado de fases. Maleta de aluminio.
Accesorios
OX.6010
Ocular HWF 10x/22 mm.
OX.6015
Ocular HWF 15x/16 mm.
OX.6110
Ocular HWF10x/22 mm. con micrómetro 10/100 mm.
OX.6099
Pareja de protectores de goma
OX.8304
Objetivo corregido a infinito (IOS) plano acromático LWD 4x/0.13, corregido para 1,2 mm.
OX.8310
Objetivo corregido a infinito (IOS) plano acromático LWD 10x/0.30, corregido para 1,2 mm.
OX.8320
Objetivo corregido a infinito (IOS) plano acromático LWD 20x/0.45, corregido para 1,2 mm.
OX.8340
Objetivo corregido a infinito (IOS) plano acromático LWD 40x/0.65, corregido para 1,2 mm.
OX.8360
Objetivo corregido a infinito (IOS) plano acromático LWD 60x/0.75 ,corregido para 1,2 mm.
OX.8404
Objetivo corregido a infinito (IOS) plano acromático de contraste de fase LWD 4x/0.13. WD. 10,4 mm.
OX.8410
Objetivo corregido a infinito (IOS) plano acromático de contraste de fase LWD 10x/0.25. WD 10,4 mm.
OX.8420
Objetivo corregido a infinito (IOS) plano acromático de contraste de fase LWD 20x/0.40. WD 7,66 mm.
OX.8440
Objetivo corregido a infinito (IOS) plano acromático de contraste de fase LWD 40x/0.60. WD 3,71 mm.
OX.8604
Objetivo corregido a infinito (IOS) plano Fluarex LWD 4x/0.13, corregido para 1,2 mm.
OX.8610
Objetivo corregido a infinito (IOS) plano Fluarex LWD 10x/0.30, corregido para 1,2 mm.
OX.8620
Objetivo corregido a infinito (IOS) plano Fluarex LWD 20x/0.45, corregido para 1,2 mm.
OX.8640
Objetivo corregido a infinito (IOS) plano Fluarex LWD 40x/0.65, corregido para 1,2 mm.
OX.8660
Objetivo corregido a infinito (IOS) plano Fluarex LWD 60x/0.75, corregido para 1,2 mm.
OX.8720
Objetivo corregido a infinito (IOS) plano Fluarex de contraste de fase LWD 20x/0.40, corregido para 1,2 mm.
OX.8740
Objetivo corregido a infinito (IOS) plano Fluarex de contraste de fase LWD 40x/0.65, corregido para 1,2 mm.
OX.9148
Ocular telescópico para centrado de anillos de fase
OX.9149
Ocular telescópico para centrado de anillos de fase
OX.9190
Lámina con anillos de fase para objetivos de fase 4x/10x y 20x/40x
OX.9500
Carro móvil con desplazamiento 120 x 78 mm.
OX.9506
Platina circular transparente de vidrio para Oxion Inverso
OX.9508
Platina circular metálica para Oxion Inverso
OX.9512
Soporte adaptable a carro móvil compatible con porta-objetos de 76 x 26 mm. y placas de 54 mm. de diámetro
OX.9535
Soporte adaptable a carro móvil compatible con placas de 35 mm. diámetro
OX.9550
Extensión para platina de Oxion Inverso
OX.9599
Soporte universal para placas de cultivo celular
OX.9700
Filtro azul, 45 mm. Ø
OX.9703
Filtro de infrarrojo
OX.9985
NeoLED™ 5W de recambio para Oxion Inverso
OX.9750.0401
Bloque de filtros de fluorescencia EX440BP21 DM455LP EM480BP30 optimizado para CFP. Compatible con los fluorocromos eCFP, mCFPm, Cerulean, CyPet adn SpectrumAqua. Este conjunto de filtros están diseñados para la captura óptima de la señal de la CFP y para reducir al mínimo el espectro del YFP. Necesita la adquisición de un bloque vacío (OX.9749)
OX.9750.0403
Bloque de filtros de fluorescencia EX380BP50 DM410LP EM450BP60 optimizado para BFP, BFP2. Compatible con los fluorocromos AlexaFluor 350, DAPI; Hoeschst 33342 & 33258. El ancho de banda del filtro de excitación puede causar daño celular en aplicaciones de células vivas. Necesita la adquisición de un bloque vacío (OX.9749)
OX.9750.0404
Bloque de filtros de fluorescencia EX470BP40 DM500LP EM535BP50 optimizado para AlexaFluor 488. Compatible con los fluorocromos Cy2, eCFP, FITC and GPT (sapphire). Diseñado para un excelente brillo y contraste con más de 6 OD en el cruce de excitación/emisión. Necesita la adquisición de un bloque vacío (OX.9749)
OX.9750.0407
Bloque de filtros de fluorescencia EX635BP30 DM660LP EM710BP80 optimizado para AlexaFluor 647. Compatible con los fluorocromos Cy5, TOTO-1, TOTO-3, Kodak X-Sight 650. Un amplio filtro de emisión para la máxima captura de fotones. Necesita la adquisición de un bloque vacío (OX.9749)
| MODELOS | Objetivos (IOS) LWD Plan 10x/20x/40x | Objetivos (IOS) LWD Plan fase 10x/20x/40x | Objetivos (IOS) LWD Plan fluarex 10x/20x/40x | Objetivo (IOS) LWD Plan fluarex 10x y objetivos (IOS) plan phase fluarex 20x/40x | Guía de 3 posiciones para 2 bloques de filtros | Guía de 4 posiciones para un máximo de 4 bloques de filtros | Platina con carro móvil | |

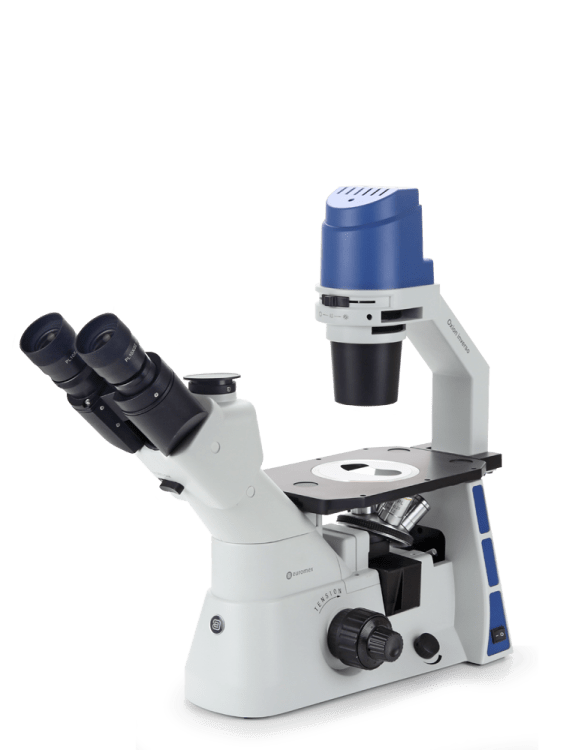

| OX.2003‑PL | • | |||||||
| OX.2053‑PL | • | • | ||||||
| OX.2003‑PLPH | • | |||||||
| OX.2053‑PLPH | • | • |  |
|||||
| OX.2253‑PLF | • | • | • | |||||
| OX.2453‑PLF | • | • | • | |||||
| OX.2253‑PLPHF | • | • | • | |||||

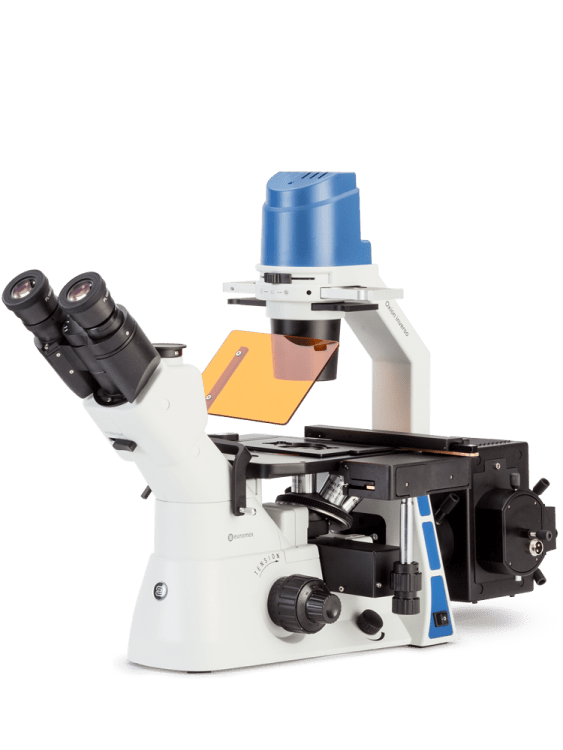

| OX.2453‑PLPHF | • | • | • | |
