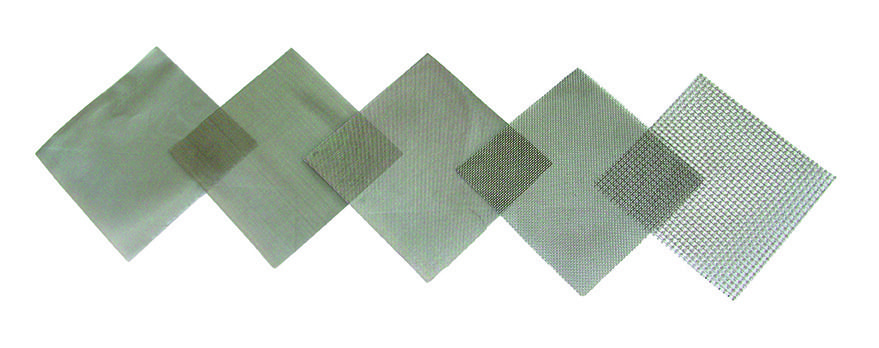

Mallas metalicas industriales - WP

Mallas metalicas industriales - WP

https://www.cotecno.cl/web/image/product.template/520542/image_1920?unique=cf788a9

Requiere cotización

Esta combinación no existe.

Descargar catalogo (PDF)
Contáctanos
SKU: filler_14441



Compartir

Tejido reps unido asargado.

[/col]

Tejido reps unido.

[/col]

Tejido liso asargado.

[/col]

Tejido liso cuadrado.

[/col][/row]

Tabla de las aperturas normalizadas de malla para la fabricación de tamices industriales.

[/col][/row]

[/col][/row]

[/col][/row] Disponemos de un amplio stock de mallas de acero inoxidable AISI 304 y AISI 316, s/ISO 9044 para suministrar en rollos, paneles o metros sueltos: malla lisa, asargada, ondulada, electrosoldada, sinterizada, Reps.

Mallas tejidas cuadradas inoxidables
malla-metalica-cuadrada malla-metalica-diametro-hilo Mallas tejidas con alambre de acero inoxidable AISI 316 o AISI 304, utilizadas en la industria química, alimentaria, farmacéutica, cerámica, etc.Disponibles en ancho de 1 metro, 1,2 metros, 1,5 metros y 2 metros por largos de 1 a 30 metros.
Luz de Malla en mm Diámetro Hilo en mm Mesh Nº Fr Peso Kg m2
L D
0,020 0,020 635
0,025 0,025 500 550
0,036 0,028 400
0,039 0,030 365 400 0,17
0,041 0,028 365 400 0,14
0,044 0,035 325 350 0,20
0,049 0,030 325 350 0,15
0,058 0,035 275 300 0,17
0,076 0,035 230 250 0,14
0,077 0,050 200 0,25
0,091 0,050 180 200 0,23
0,104 0,050 165 180 0,21
0,114 0,060 146 160 0,27
0,118 0,080 128 140 0,41
0,132 0,080 120 0,39
0,142 0,090 110 120 0,45
0,152 0,080 110 120 0,36
0,162 0,070 110 120 0,27
0,144 0,110 100 0,61
0,153 0,100 100 100 0,51
0,173 0,080 100 110 0,32
0,168 0,110 92 100 0,56
0,189 0,120 82 90 0,60
0,198 0,080 92 100 0,30
0,219 0,090 82 90 0,34
0,207 0,140 73 80 0,72
0,247 0,100 73 80 0,37
0,237 0,160 64 70 0,83
0,277 0,102 64 70 0,47
0,253 0,170 60 0,88
0,307 0,120 60 65 0,43
0,282 0,180 55 0,90
0,342 0,120 55 0,40
0,385 0,120 50 55 0,37
0,308 0,200 50 1,01
0,368 0,140 50 0,49
0,356 0,200 45,7 50 0,92
0,396 0,160 45,7 50 0,59
0,416 0,140 45,7 50 0,45
0,457 0,160 41 45 0,53
0,395 0,240 40 1,16
0,455 0,240 36 40 1,06
0,534 0,160 36,6 0,47
0,514 0,280 32 35 1,27
0,594 0,200 32 35 0,65
0,547 0,300 30 1,36
0,587 0,260 30 1,02
0,606 0,320 27,5 30 1,42
0,626 0,300 27,5 30 1,25
0,726 0,200 27,5 30 0,55
0,751 0,360 23 25 1,50
0,871 0,240 23 25 0,66
0,911 0,200 23 25 0,46
0,870 0,400 20 1,62
0,930 0,340 20 1,17
0,989 0,400 18,3 20 1,48
1,149 0,240 18,3 20 0,53
1,123 0,420 16,5 18 1,47
1,263 0,280 16,5 18 0,65
1,148 0,440 16 1,56
1,296 0,440 14,6 16 1,43
1,436 0,300 14,6 16 0,66
1,314 0,500 14 1,77
1,484 0,500 12,8 14 1,62
1,617 0,500 12 1,52
1,815 0,500 11 12 1,38
1,740 0,800 10 3,23
1,940 0,600 10 1,82
2,128 0,650 9,1 10 1,95
2,375 0,800 8 2,59
2,387 0,700 8,2 9 2,04
2,723 0,750 7,3 8 2,08
3,069 0,900 6,4 7 2,62
2,829 0,800 7 2,26
3,333 0,900 6 2,45
3,730 0,900 5,5 6 2,24
4,080 1 5 2,53
4,556 1 4,6 5 2,31
5,150 1,20 4 2,91
5,250 1,10 4 2,44
5,845 1,10 3,6 4 2,23
7,217 1,25 3,6 2,37
7,960 1,30 2,7 3 2,34
9,612 1,50 2,28 2,5 2,60

Mallas tejidas reps inoxidables

Malla reps lisa
Malla-reps-lisa-01 Los tejidos reps son telas de alambres entretejidos que dan una mayor resistencia para ser sometidos a presión, por tanto, son muy utilizados en la filtración de sólidos y líquidos.Pueden ser fabricados en calidades AISI 316 o AISI 304.Su filtración es nominal dado que el agujero es rectangular.
Malla-reps-lisa-02 NrFr Mesh Diámetro Hilo en mm (D) Filtración Peso Kg m2
7/50 6,5/45 1/0,60 400 5,3
14/70 12/64 0,60/0,40 250 4,5
14/100 13/90 0,40/0,28 200 2,5
NrFr = Numero de malla en 27,78 mm (pulgada francesa) Mesh = Numero de malla 25,4 mm D = Diámetro de hilo en mm Filtración = Filtración nominal en micras 25/118 24/110 0,35/0,25 110 2,5
25/160 24/145 0,30/0,18 100 2
35/196 32/180 0,25/0,16 80 1,6
37/280 34/256 0,20/0,10 75 1
45/250 40/230 0,16/0,12 65 1
55/280 50/250 0,14/0,10 55 0,9
75/400 70/365 0,12/0,08 40 0,8
80/500 73/457 0,12/0,06 35 0,7
165/766 151/700 0,07/0,04 18 0,5

Malla reps asargada
malla-reps-asargada-01 Los tejidos reps asargados son telas de alambres entretejidos pero cruzados en la trama, pasando ésta por encima y por debajo del alambre de urdimbre, pudiendo soportar mayor presión que el reps liso.Pueden ser fabricados en calidades AISI 316 o AISI 304.Su filtración es nominal dado que el agujero es rectangular.
malla-reps-asargada-02 NrFr Mesh Diámetro Hilo en mm (D) Filtración Peso Kg m2
25/280 20/250 0,25/0,20 100 2,8
35/360 30/330 0,22/0,16 85 2,4
55/660 50/600 0,14/0,08 45 1,3
NrFr = Numero de malla en 27,78 mm (pulgada francesa) Mesh = Numero de malla 25,4 mm D = Diámetro de hilo en mm Filtración = Filtración nominal en micras 88/770 80/700 0,11/0,08 30 1,5
180/1500 165/1400 0,07/0,04 16 0,7
350/2530 325/2300 0,035/0,025 6 0,4

Malla reps panzer
malla-reps-panzer-01 Los tejidos reps panzer es el denominado reps invertido, en el cual los alambres de la urdimbre están muy apretados y son de un diámetro considerablemente inferior al de la trama.Pueden ser fabricados en calidades AISI 316 o AISI 304.Su filtración es nominal dado que el agujero es rectangular.
malla-reps-panzer-02 Pz NrFr Diámetro Hilo en mm (D) Filtración Peso Kg m2
15 690/146 0,04/0,13 15 0,9
25 690/112 0,041/0,16 25 1
40 320/84 0,09/0,2 40 1,5
NrFr = Numero de malla en 27,78 mm (pulgada francesa) Pz = Referencia D = Diámetro de hilo en mm Filtración = Filtración nominal en micras 60 190/55 0,15/0,3 60 2
80 145/38 0,20/0,4 80 2,7
