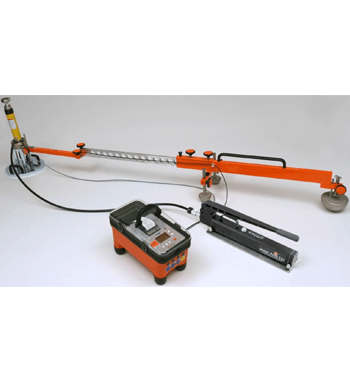

Probador de carga de placas ANIX AX-01a para pruebas estaticas y EV2 - WP

https://www.cotecno.cl/web/image/product.template/520644/image_1920?unique=5b0f05b

Requiere cotización

Esta combinación no existe.

Descargar catalogo (PDF)
Contáctanos
SKU: filler_14597



Compartir

Módulo de reacción de la subrasante Soporta ASTM 1195 y 1196 Parámetros eléctricos:
  • Rango de medición de la celda de carga 0-100 kN Rango de medición del transductor de desplazamiento 1: -1 - +2,5 mm, -12,5mm 1: 2 - -2,5 mm, + 27,5mm Suministro de tensiónRecargableincorporado Batería NiMH 4,8 V 3,8 Ah, tiempo de carga 2 h, fuente de alimentación de 12 V (100-240 V, 50-60 Hz), cable de alimentación de coche de12 V / 24 V Impresora Termoimpresora, ancho de papel 58 mm, diámetro del rodillo Tarjeta de memoria de60 mmTarjeta de memoria SD (Secure Digital) para aprox. 200 mediciones Temperatura de funcionamiento Temperatura Lager Humedad del aire 0 ° C - +38 ° C -5 ° C - +45 ° C, observe la carga de la batería. 20% - 70% RH, sin condensación
Parámetros mecánicos:
  • Longitud del puente de medición: 1139-2300 mm
  • Ancho: 352 mm
  • Altura: aprox. 300 mm
  • Carga del sistema hidráulico: min. 100 kN, bomba manual
  • Carrera de la bomba: min 150 mm
  • Manómetro 0 - 390 bar, 0 - 0,8 MN / m²
  • Placa de carga Acero, Ø300 mm x 25 mm
Hoja de trabajo del software Caja electrónica / guía al usuario y recopila datos. ¡Incluye impresora! Ejemplo de impresión de campo
  • El propósito del Probador de cojinetes de placa AX 01a es determinar las curvas de carga-asentamiento de suelos y sub-bases. Las curvas de carga-asentamiento obtenidas permiten al usuario evaluar la deformabilidad y la capacidad de carga.

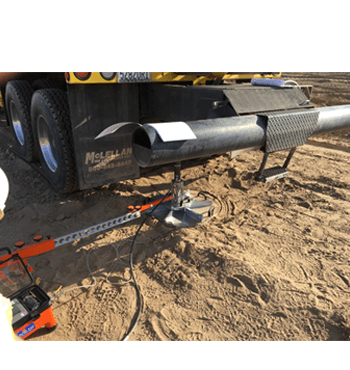

  • El comprobador de carga de placa estática ANIX es un sistema completo que guía automáticamente al usuario a través de varios pasos de carga. La caja de la electrónica le indica al usuario la carga correcta. Captura la duración y la desviación. ¡Ninguna lectura de los comparadores evita errores de campo! La impresora incorporada proporciona resultados sobre el terreno. La tarjeta SD facilita la transferencia de los resultados de las pruebas a la hoja de trabajo del software de PC que produce los informes. Determine las capacidades de carga, los valores de módulo Ev1 y Ev2. ¡También puede determinar el módulo de los valores “k” de la reacción de la subrasante!
