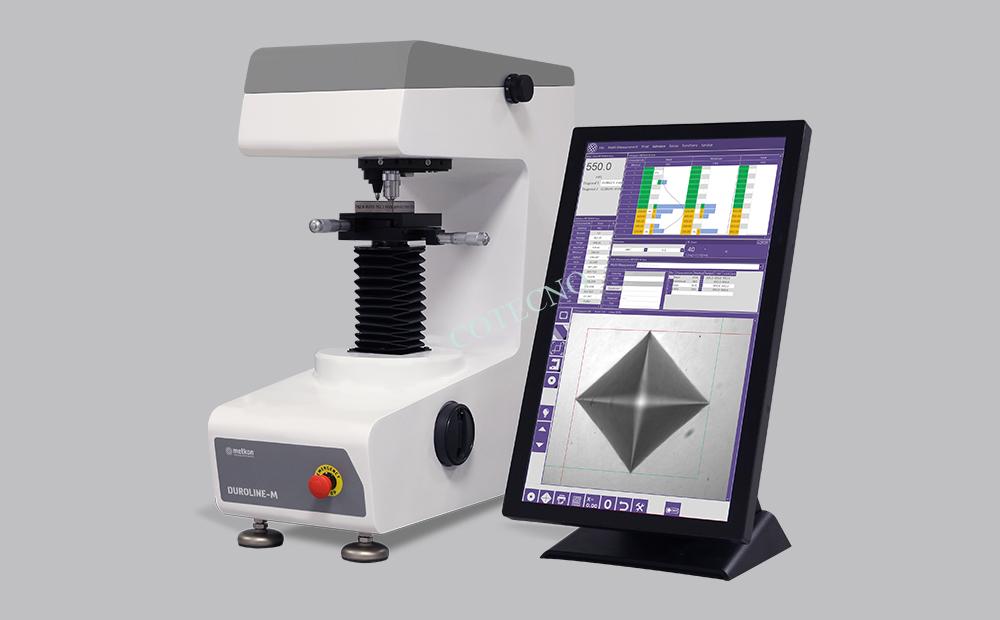

Duroline M2 - WP

https://www.cotecno.cl/web/image/product.template/521761/image_1920?unique=190e455

Requiere cotización

Esta combinación no existe.

Descargar catalogo (PDF)
Contáctanos
SKU: filler_15997



Compartir

Especificaciones tecnicas

La entrega estándar incluye:
  • Probador de dureza, monitor de sobremesa sobre soporte sólido, software METKON N-Sure incl. Módulo de medición automática, módulo de enfoque automático con eje Z motorizado, penetrador de diamante Vickers con certificación ISO / DaKK, objetivo 10x, objetivo 40x,4 pies de prueba ajustables, indicador de nivel de agua, punta de protección del penetrador, cubierta antipolvo, cable de alimentación, interfaz de monitor Cable, certificado de prueba de fábrica con verificaciones ISO / ASTM, caja de accesorios sólida.
  • Nota: Seleccione a continuación la etapa XY adicional, yunques, accesorios de muestra y bloques de prueba.
Accesorios Accesorios operativos para pruebas de dureza Vickers / Knoop
Lentes de objeto para pruebas de dureza Vickers / Knoop
Indentadores para pruebas de dureza Vickers / Knoop
Portamuestras para ensayos de dureza Vickers / Knoop
Herramientas de verificación para pruebas de dureza Vickers / Knoop
Módulos de software para pruebas de dureza Vickers / Knoop
  • Movimiento hacia arriba / abajo del eje Z del eje motorizado y módulo de enfoque automático
  • Cargas de prueba: 10, 25, 50, 100, 200, 300, 500, 1000 gf adecuado para pruebas HV0,01 - HV0,025 - HV0,05 - HV0, 1- HV0,2 - HV0,3 - HV0,5 - HV1,HK0,01 - HK0,025 - HK0,05 - HK0,1- HK0,2 - HK0,3 - HK0,5 - HK1 según norma ISO 6507 y ASTM E-384.
  • Interfaz de usuario mediante monitor de escritorio multitáctil de 10 puntos Full HD de 22 ", cámara CCD USB 3.0 de alta resolución integrada de 5.0 MP,eje Z motorizado automático y enfoque automático de hendiduras, medición automática con capacidad de zoom y brillo de imagen de sangría, prueba automatizada secuencia mediante torreta motorizada y motor de carga,iluminación LED interna ajustable, gran área de alojamiento de muestras, parada de emergencia. Ajuste automático de voltaje 100-240 V, monofásico, 50/60 Hz.
N º de pedido72 02
ModeloM2
Vickers HV según ISO 6507, ASTM E384, E92HV0,01 - HV0,025 - HV0,05 - HV0,1- HV0,2 - HV0,3 - HV0,5 - HV1
Knoop HK según ISO 4545, ASTM E384, E92HK0,01 - HK0,025 - HK0,05 - HK0,1- HK0,2 - HK0,3 - HK0,5 - HK1
Conversiones de dureza a otras escalasSegún ISO 18265
Cargas de prueba (gf)10gf – 25gf – 50gf – 100gf – 200gf - 300gf- 500gf - 1000gf
Cargas de prueba (N)0,09807N -  0,2452N -  0,4904N -  0,9807N -  1,961N -  2,942N -  4,904N -  9,807N
Precisión de la carga de prueba10gf - 200gf: +/- 1,5% y> 200gf: +/- 1,0% Según la norma ISO (y ASTM E-384, JIS B7725, JIS B7734)
Prueba de tiempo de permanencia de la cargade 5 a 99 segundos con incrementos de 1 segundo Según la norma ISO (y ASTM E-384, JIS B7725, JIS B7734)
Velocidad de aplicación de carga de prueba10gf - 200gf: <0.070 mm / sy> 200gf: <0.200 mm / s Según la norma ISO (y ASTM E-384, JIS B7725, JIS B7734)
Aplicación de fuerza de cargaPeso muerto, automático motorizado, carga, permanencia, descarga
Selección de cargaManual mediante mando de ajuste externo

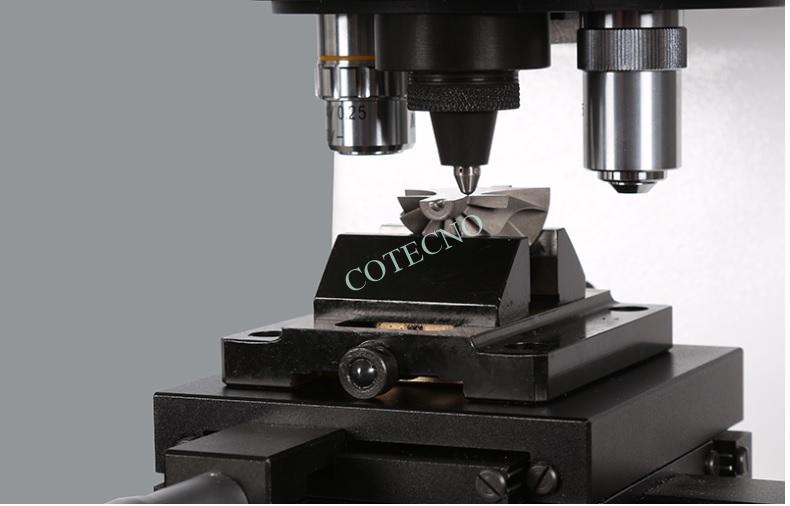

Configuración de la torretaTorreta motorizada de 3 soportes: 1 penetrador, 2 objetivos Indicación automática de posición
IndentadorIncluye 1 penetrador de diamante Vickers (certificado por ISO / DaKK, fabricado en Alemania)
ObjetivosObjetivos estándar 10X, 40X, opcional 5X, 20X (Fabricado en Alemania) Captura de imágenes mediante cámara CCD integrada (sin ocular)
Captura de imagen de muestraPor cámara CCD integrada, 5.0 MP, USB 3.0
(Hecho en Alemania)
Resolución de medición de sangría0,00002 mm (0,02 µm)
Fuente de iluminaciónFuente de luz LED incorporada
Control automático de brilloEstándar para mayor contraste y nitidez
Eje Z (movimiento vertical del husillo)Motorizado
AF de enfoque automáticoEstándar
Etapa XY motorizada (para pruebas y mediciones múltiples completamente automáticas)No disponible
Distancia de viajeNo disponible
ControladorMini PC incorporado operado por Windows, comunica la electrónica del probador de dureza mediante el protocolo CANBUS
Red de interfazInterfaz de red USB (x4), puerto de pantalla (x2), LAN (x1) y LAN inalámbrica
AuxiliarTeclado, ratón (inalámbrico) opcionales
Pantalla Monitor de escritorio multitáctil capacitivo de 10 puntos Full HD externo de 22 ", panel IPS, pantalla antiestática, inclinable, adaptador de corriente integrado
Sistema operativoWindows 10
Software de interfaz de usuarioMETKON N-Sure
Configuración de pruebaEscala, tiempo de permanencia de carga, inicio, posicionamiento de la torreta, conversión de dureza, iluminación, configuración de preferencias de pantalla, alertas de errores
Configuración de mediciónCaptura de imagen de superficie, captura de sangría, medición manual y medición automática, sangría única, patrón manual, patrón preestablecido, CHD, EHT, NHT, juicio GO / NG, estadísticas, conversión, corrección cilíndrica, idioma, base de datos, informes de prueba con análisis de imagen datos, exportación de datos, gestión de usuarios, configuración de servicio y calibración
Condiciones ambientales operativasRango de temperatura ambiente de funcionamiento: 23 ° C +/- 5 ° C Rango de humedad ambiental: RH 40% a 70% de humedad relativa, sin condensación
Dimensiones, WxDxH240x560x610 mm
Alojamiento de muestrasVertical 210 mm, Horizontal (profundidad de garganta) 165 mm
Peso65 kgs
Red eléctrica100-240 V, monofásico, 50/60 Hz, autoajuste
GR 2021Diámetro del yunque plano 80 mm
GR 2022Yunque plano con ranura en V, diámetro 80 mm
GR 2023Etapa XY manual analógica 100x100 mm, recorrido 25x25 mm, con dos micrómetros analógicos
GR 2024Etapa XY manual digital 100 x 100 mm, recorrido 25x25 mm, con un micrómetro digital Slyvac incl. cable y un micrómetro analógico
(Se requiere el módulo de software GR 2081 para las pruebas CHD / EHT) (Debe solicitarse simultáneamente junto con el pedido de la máquina)
GR 2041Lente de objeto 5x
GR 2042Lente de objeto 10x
GR 2043Lente de objeto 20x
GR 2044Lente de objeto 40x
GR 2047Penetrador de diamante Vickers certificado por ISO / ASTM
GR 2048Penetrador de diamante Knoop certificado por ISO / ASTM
GR 2025Tornillo de banco de precisión (apertura 43 mm)
GR 2026Portamuestras delgado
GR 2027Portamuestras fino (tipo horizontal)
GR 2028Portamuestras fino (tipo vertical)
GR 2031Portamuestras para probetas de Ø25 mm
GR 2032Portamuestras para probetas de Ø30 mm
GR 2033Portamuestras para probetas de Ø40 mm
GR 2034Portamuestras para probetas de Ø50 mm
GR 2035Portamuestras múltiple para muestras de 6xØ25 mm
GR 2036Portamuestras múltiple para muestras de 6xØ30 mm
GR 2037Portamuestras múltiple para muestras de 6xØ40 mm
GR 2061Bloque estándar certificado ISO Dakks Alemania 200HV0.3 (30x30x6mm)
GR 2062Bloque estándar certificado ISO Dakks Alemania 450HV0.3 (30x30x6mm)
GR 2063Bloque estándar con certificación ISO Dakks Alemania 700HV0.3 (30x30x6mm)
GR 2064Bloque estándar certificado ISO Dakks Alemania 200HV1 (30x30x6mm)
GR 2065Bloque estándar con certificación ISO Dakks Alemania 450HV1 (30x30x6mm)
GR 2066Bloque estándar con certificación ISO Dakks Alemania 700HV1 (30x30x6mm)
GR 2067Bloque estándar certificado ISO Dakks Alemania 200HV5 (60x60x6mm)
GR 2068Bloque estándar con certificación ISO Dakks Alemania 450HV5 (60x60x6mm)
GR 2069Bloque estándar con certificación ISO Dakks Alemania 700HV5 (60x60x6mm)
GR 2071Vidrio de escala de calibración con certificación ISO.
Otros bloques de prueba estándar están bajo pedido.
GR 2081Módulo de software para pruebas CDH (EHT) (Se requiere etapa XY digital (GR2024) o etapa motorizada) (Se debe pedir simultáneamente con el pedido de la máquina)
