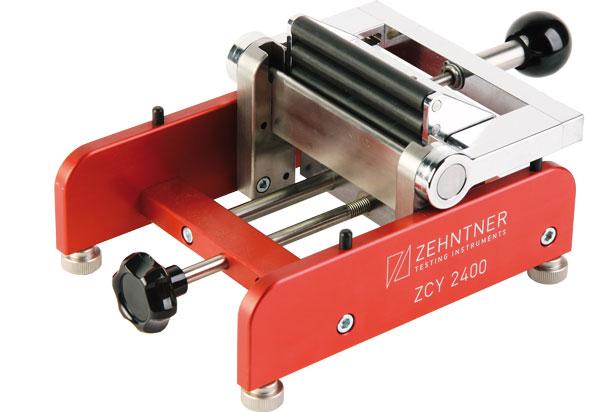

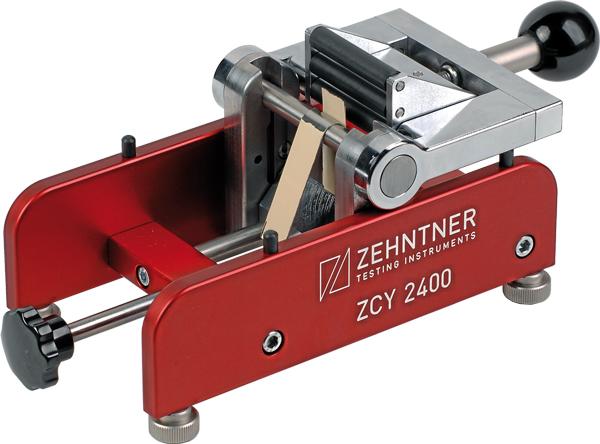

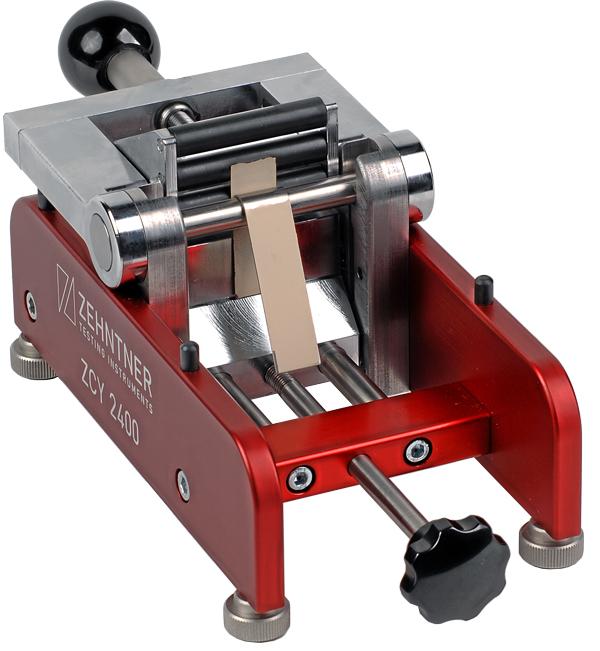

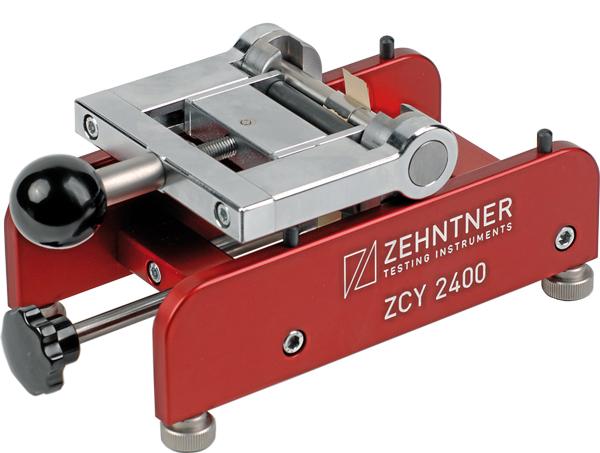

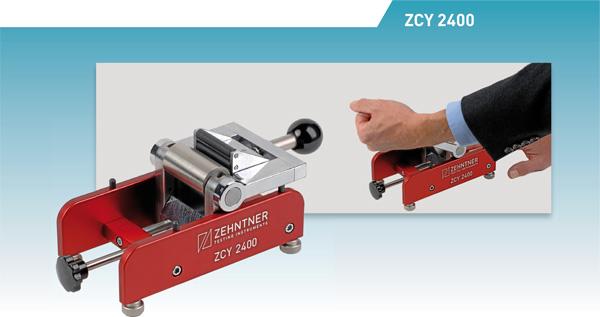

Probador de Mandril Cilíndrico ZCY 2400
- Determinación de la elongación / flexibilidad y adhesión de un recubrimiento de pintura, barniz o producto relacionado y su resistencia al agrietamiento y / o desprendimiento de un sustrato con tensión de flexión.
- Aplicación de la prueba de doblez como prueba rápida de aprobación / falla con un solo mandril de diámetro especificado o como procedimiento repetido con diámetros decrecientes del mandril para determinar el diámetro del primer mandril que causa falla.
- Los mandriles innovadores y extra robustos permiten doblar paneles de prueba comparativamente más gruesos y el uso de diámetros de mandril comparativamente más pequeños.
- El área de prueba de gran tamaño permite la prueba de paneles de prueba más grandes.
- Diseño robusto.
- No es necesario mantenimiento.

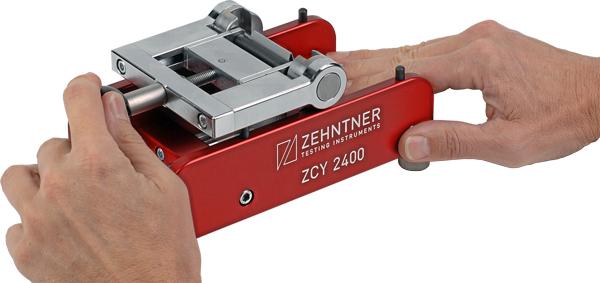

- Facil de manejar.
| Versiones |
Modelo. |
Paneles de prueba |
Mandriles |
Estándares |
 |
2400.A.G |
grosor maximo: 100 mm (3.94“) |

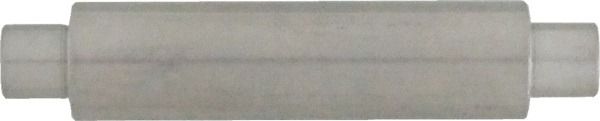

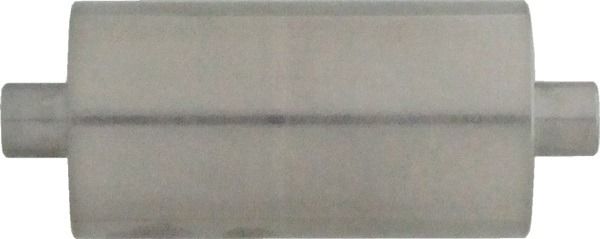

6 mandriles con diametro de:
3.2 mm (0.13"),
6.4 mm (0.25"),
9.5 mm (0.37"),
12.7 mm (0.50"),
19 mm (0.75"),
25 mm (0.98") |
ASTM D522 |
 |
2400.A.K |
grosor maximo: 45 mm (1.77") |
 |
2400.I.G |
grosor maximo: 100 mm (3.94“) |
12 mandriles con diametro de:
2 mm (0.08"),
3 mm (0.12"),
4 mm (0.16"),
5 mm (0.20"),
6 mm (0.24"),
8 mm (0.31"),
10 mm (0.39"),
12 mm (0.47"),
16 mm (0.63"),
20 mm (0.79"),
25 mm (0.98"),
32 mm (1.26") |
ISO 1519 |
 |
2400.I.K |
grosor maximo: 45 mm (1.77") |
 |
2400.A.G.1 |
grosor maximo: 100 mm (3.94“) |
1 mandril por requerimiento:
3.2 mm (0.13"),
6.4 mm (0.25"),
9.5 mm (0.37"),
12.7 mm (0.50"),
19 mm (0.75") or
25 mm (0.98") |
ASTM D522 |
 |
2400.A.K.1 |
grosor maximo: 45 mm (1.77") |
 |
2400.I.G.1 |
grosor maximo: 100 mm (3.94“) |
1 mandril por requerimiento:
2 mm (0.08"),
3 mm (0.12"),
4 mm (0.16"),
5 mm (0.20"),
6 mm (0.24"),
8 mm (0.31"),
10 mm (0.39"),
12 mm (0.47"),
16 mm (0.63"),
20 mm (0.79"),
25 mm (0.98") or
32 mm (1.26") |
ISO 1519 |
 |
2400.I.K.1 |
grosor maximo: 45 mm (1.77") |
Incluye:
2400.A.G y 2400.A.K:
• 1 probador de mandril cilíndrico
• 6 mandriles según ASTM D522, suministrados en 1 maletín
• 1 manual de instrucciones
• 1 certificado de fabricante
2400.I.G. y 2400.I.K:
• 1 probador de mandril cilíndrico
• 12 mandriles según ISO 1519, suministrados en 1 maletín
• 1 manual de instrucciones
• 1 certificado de fabricante
2400.A.G.1, 2400.A.K.1, 2400.I.G.1 y 2400.I.K.1:
• 1 probador de mandril cilíndrico
• 1 mandril según ASTM D522 o según ISO 1519
• 1 manual de instrucciones
• 1 certificado de fabricante
| Características |
 |
Los mandriles innovadores y extra robustos permiten doblar los paneles de prueba con mandriles comparativamente más pequeños y el uso de paneles de prueba comparativamente más gruesos |
|
Área generosa para los paneles de prueba con el fin de probar dimensiones más grandes, por lo que se puede evitar el corte adicional para la adaptación |
| Opción |
Modelo |
Descripción |
 |
ACC402 |
fijación de mesa |
 |
ACC403 |
microscopio con posibilidad de tomar fotografías digitales |
| Versiones |
Mandriles |
Dimensiones (LxAnxAl) |
Peso |
Estándares |
| 2400.A.G |
6 mandriles con diametro de:
3.2 mm (0.13"),
6.4 mm (0.25"),
9.5 mm (0.37"),
12.7 mm (0.50"),
19 mm (0.75"),
25 mm (0.98") |
205 x 158 x 115 mm
(8.07" x 6.22" x 4.53“)* |
3.725 kg
(8.21 lbs) |
ASTM D522 |
| 2400.A.K |
205 x 123 x 115 mm
(8.07" x 4.84" x 4.53“)* |
2.925 kg
(6.45 lbs) |
| 2400.I.G |
12 mandriles con diametro de::
2 mm (0.08"),
3 mm (0.12"),
4 mm (0.16"),
5 mm (0.20"),
6 mm (0.24"),
8 mm (0.31"),
10 mm (0.39"),
12 mm (0.47"),
16 mm (0.63"),
20 mm (0.79"),
25 mm (0.98"),
32 mm (1.26") |
205 x 158 x 115 mm
(8.07" x 6.22" x 4.53“)* |
3.725 kg
(8.21 lbs) |
ISO 1519 |
| 2400.I.K |
205 x 123 x 115 mm
(8.07" x 4.84" x 4.53“)* |
2.925 kg
(6.45 lbs) |
| 2400.A.G.1 |
1 mandriles con diametro de:
3.2 mm (0.13"),
6.4 mm (0.25"),
9.5 mm (0.37"),
12.7 mm (0.50"),
19 mm (0.75"),
25 mm (0.98") |
205 x 158 x 115 mm
(8.07" x 6.22" x 4.53“)* |
3.725 kg
(8.21 lbs) |
ASTM D522 |
| 2400.A.K.1 |
205 x 123 x 115 mm
(8.07" x 4.84" x 4.53“)* |
2.925 kg
(6.45 lbs) |
| 2400.I.G.1 |
1 mandril por requerimiento:
2 mm (0.08"),
3 mm (0.12"),
4 mm (0.16"),
5 mm (0.20"),
6 mm (0.24"),
8 mm (0.31"),
10 mm (0.39"),
12 mm (0.47"),
16 mm (0.63"),
20 mm (0.79"),
25 mm (0.98"),
32 mm (1.26") |
205 x 158 x 115 mm
(8.07" x 6.22" x 4.53“)* |
3.725 kg
(8.21 lbs) |
ISO 1519 |
| 2400.I.K.1 |
205 x 123 x 115 mm
(8.07" x 4.84" x 4.53“)* |
2.925 kg
(6.45 lbs) |
*Longitud incl. mango de flexión: 270 mm (10.63 ")
| Max. espesor del panel de prueba para ZCY 2400.A.K y 2400.I.K |
| Material |
Grosor Max |
desde el mandril Ø |
| acero S235JR (St37) |
0.5 mm (0.02") |
2 mm (0.08") |
| 1 mm (0.04") |
4 mm (0.16") |
| aluminio semiduro |
1 mm (0.04") |
3 mm (0.12") |
| 1.5 mm (0.06") |
4 mm (0.16") |
| esfuerzo de flexión <aluminio |
4 mm (0.16") |
4 mm (0.16") |
| Max. Espesor del panel de prueba para ZCY 2400.A.G y 2400.I.G. |
| El grosor máximo del panel de prueba es menor que el grosor de ZCY 2400.A.K y 2400.I.K. |
| Longitud de los paneles de prueba |
| Mandriles |
Longitud |
| 20 mm - 32 mm (0.787" - 1.26") |
129 mm (5.08") ±1 mm (0.04") |
| 10 mm - 19 mm (0.394" - 0.75") |
104 mm (4.09") ±1 mm (0.04") |
| 5 mm - 9 mm (0.197" - 0.354") |
89 mm (3.5") ±1 mm (0.04") |
| 2 mm - 4 mm (0.079" - 0.157") |
84 mm (3.31") ±1 mm (0.04") |
| Ancho de paneles de prueba |
| Versión |
Ancho min |
Ancho max |
| 2400.A.G |
10 mm (0.39") |
100 mm (3.94") |
| 2400.I.G |
| 2400.A.G.1 |
| 2400.I.G.1 |
| 2400.A.K |
10 mm (0.39") |
45 mm (1.77") |
| 2400.I.K |
| 2400.A.K.1 |
| 2400.I.K.1 |
| Material de los mandriles |
acero inoxidable |
| Material de la carcasa |
aluminio rojo anonizado |
| Material de las partes restantes |
acero cromado |
| Garantía |
2 años |
| Versiones |
Estándares |
| 2400.A.G |
ASTM D522 |
| 2400.A.K |
| 2400.A.G.1 |
| 2400.A.K.1 |
| 2400.I.G |
ISO 1519 |
| 2400.I.K |
| 2400.I.G.1 |
| 2400.I.K.1 |
