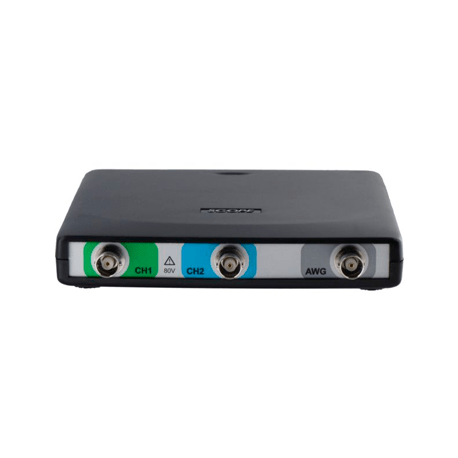

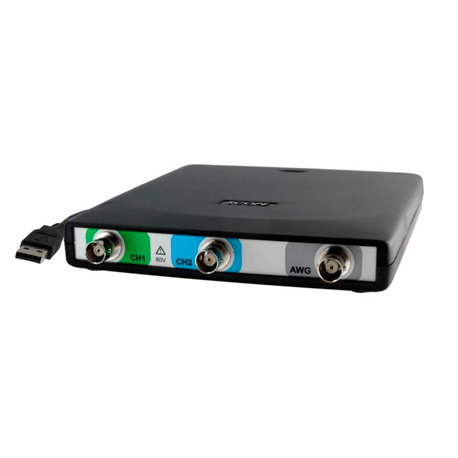

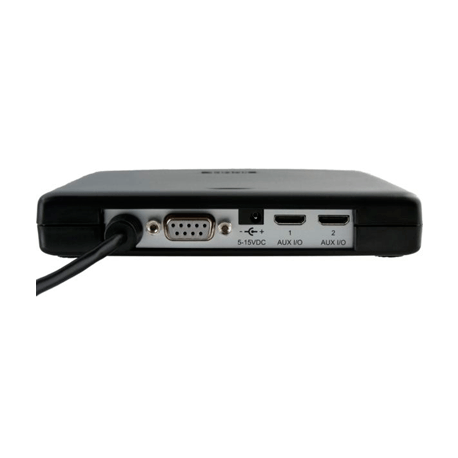

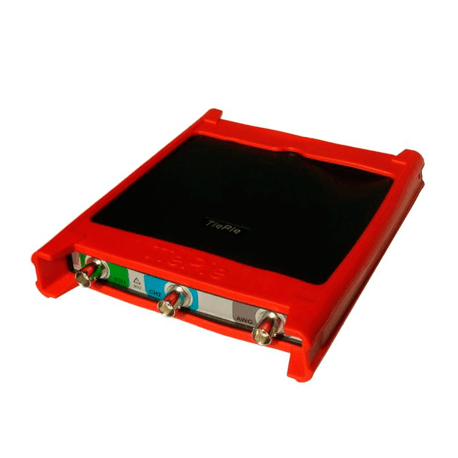

Osciloscopio USB handyscope HS5 - WP

El inmejorable osciloscopio USB

El osciloscopio de alta resolución de doble canal de 500 MS / s de 14 bits con generador de funciones.

Especificaciones clave

Sistema de adquisición

• 8, 12, 14, resolución de 16 bits, precisión vertical de 0.25% DC, 0.1% típico
• Muestreo de hasta 500 MS / s, ancho de banda de hasta 250 MHz
• Memoria de hasta 32 MSamples por canal
• 20 MS / s, transmisión continua de 14 bits
• Precisión de base de tiempo de 1 ppm

Generador de forma de onda arbitraria

• 1 µHz hasta 40 MHz sinusoidal, cuadrada, triangular, pulso y formas de onda arbitrarias
• -12 a 12 V de salida (24 V pp )
• Hasta 64 muestras MS, 240 MS / s, formas de onda arbitrarias de 14 bits
• Espurio (no armónico) <-85 dB
• 8 ns tiempo de subida y bajada

[/vc_column_text][/vc_column]

Características de hardware

Este potente osciloscopio USB de alta velocidad combina un muestreo rápido de hasta 500 MS/s con altas resoluciones de 12, 14 y 16 bits, una gran memoria de 64 muestras MS y un arbitrario extremadamente preciso incorporado de 40 MHz y 14 bits de tamaño constante de datos (CDS) generador de forma de onda con salida de pico a pico de 24 V, que genera señales de forma verdadera. El osciloscopio admite mediciones de transmisión continua de hasta 20 MS/s y puede sincronizarse con otros osciloscopios utilizando la interfaz CMI para formar un instrumento combinado multicanal con una base de tiempo sincronizada. La interfaz CMI está disponible por defecto en el Handyscope HS5. Opcionalmente, el Handyscope HS5 se puede entregar con la prueba de conexión SureConnect y la medición de resistencia en cada canal.

¿Desea utilizar el Handyscope HS5 (de forma remota) a través de una conexión de red? Transforme el Handyscope HS5 en un osciloscopio de red utilizando un servidor para compartir instrumentos con TPISS instalado.

La flexibilidad y calidad que ofrece el Handyscope HS5 no tiene comparación con ningún otro osciloscopio y generador de funciones de su clase.

[/vc_column_text]

SureConnect

La función de prueba de conexión Sure Connect le informa inmediatamente si su sonda de prueba o clip realmente hace contacto eléctrico o no. No más dudas si su sonda no hace contacto o si realmente no hay señal.

Leer más sobre SureConnect

Ver el vídeo Sobre SureConnect[/vc_column_text]

Sincronización de múltiples instrumentos

El Handyscope HS5 está equipado con un sofisticado bus de sincronización CMI, que permite conectar varios Handyscope HS5 entre sí mediante cables de acoplamiento, para usarlos como un instrumento combinado. Todos los instrumentos medirán a la misma frecuencia de muestreo (¡desviación de 0 ppm!). Además de un bus de sincronización, el CMI también contiene un bus de activación y un bus de detección. La cantidad máxima de instrumentos solo está limitada por la cantidad de puertos USB disponibles.

Leer más sobre sincronización de múltiples instrumentos[/vc_column_text]

Alta precisión

El Handyscope HS5 mide con altas resoluciones de 14 y 16 bits. Por lo tanto, una señal medida con el Handyscope HS5 tiene una resolución 256 veces mayor que la mayoría de los osciloscopios independientes, que generalmente tienen una resolución baja de 8 o 9 bits. La alta resolución del osciloscopio de precisión Handyscope HS5 permite medir señales con mayor precisión, ya que el error de cuantificación es mucho menor.

Leer más sobre alta precisión[/vc_column_text]

Memoria grande

Cuando se mide a frecuencias de muestreo altas, se necesita una memoria de larga duración / gran memoria para poder grabar una señal completa en el búfer de adquisición. Donde la mayoría de los osciloscopios tienen 2.5 kMuestras o 100 kMuestras de memoria, el Handyscope HS5 tiene 32 MSmuestras de memoria por canal. Esto le da al usuario 300 a 10000 veces más memoria. Una ventaja de una memoria grande es que los fenómenos rápidos únicos pueden capturarse por completo. Por ejemplo, las comunicaciones seriales completas, como las señales del bus CAN, pueden medirse en un solo registro para ser revisadas y analizadas posteriormente.

Leer más sobre memoria grande[/vc_column_text]

Generador de forma de onda arbitraria de baja distorsión

El Handyscope HS5 es el primer osciloscopio USB de alta resolución con generador de función de baja distorsión incorporado de 30 MHz. El generador de forma de onda arbitraria incorporado utiliza la tecnología de síntesis de señal CDS, desarrollada por la ingeniería TiePie, lo que da como resultado la mejor fidelidad de señal en su clase, generando la verdadera forma de sus señales. Con una distorsión espuria tan baja como -85 dB a una frecuencia de señal de 100 kHz, un espectro de amplitud muy plano y un tiempo de subida de 8 ns, el generador de función de baja distorsión crea señales que se acercan a la perfección.

Leer más sobre el generador de forma de onda arbitraria de baja distorsión[/vc_column_text]

Osciloscopio y sincronización del generador

El osciloscopio USB de alta resolución y el generador de formas de onda arbitrarias en el Handyscope HS5 se pueden sincronizar fácilmente configurando la fuente de activación del osciloscopio en uno o más eventos de activación del generador: inicio , parada y nuevo período.

Leer más sobre osciloscopio y sincronización del generador[/vc_column_text][/tab]Software versátil de osciloscopio multicanal

El Handyscope HS5 se entrega con el versátil software de osciloscopio multicanal, que transforma el Handyscope HS5 en un osciloscopio, un analizador de espectro, un registrador de datos, un multímetro y un analizador de protocolos.

Algunas de las potentes funciones del software de osciloscopio multicanal se indican a continuación.

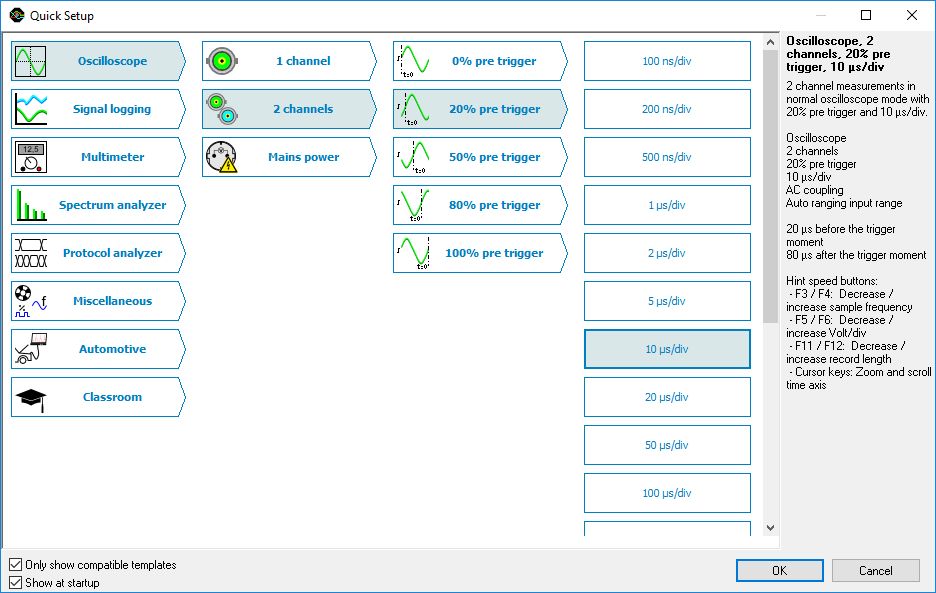

Configuración rápida

Para simplificar la configuración de las mediciones, el software de osciloscopio multicanal contiene una gran cantidad de configuraciones rápidas, para casi cualquier aplicación. Una configuración rápida contiene los ajustes básicos para una medición específica, así como información adicional sobre la configuración rápida seleccionada, como, por ejemplo, cómo se debe conectar su Handyscope y / o sus accesorios. Las configuraciones rápidas también pueden contener señales de referencia. Después de cargar la Configuración rápida, se puede realizar esa medición específica y, si es necesario, se pueden hacer pequeños ajustes a la configuración.

Las configuraciones rápidas están cuidadosamente organizadas en una estructura de árbol, ordenadas por aplicación. Solo unos pocos clics del mouse permiten realizar una medición compleja.
[/vc_column_text]Pantallas de señal flexible

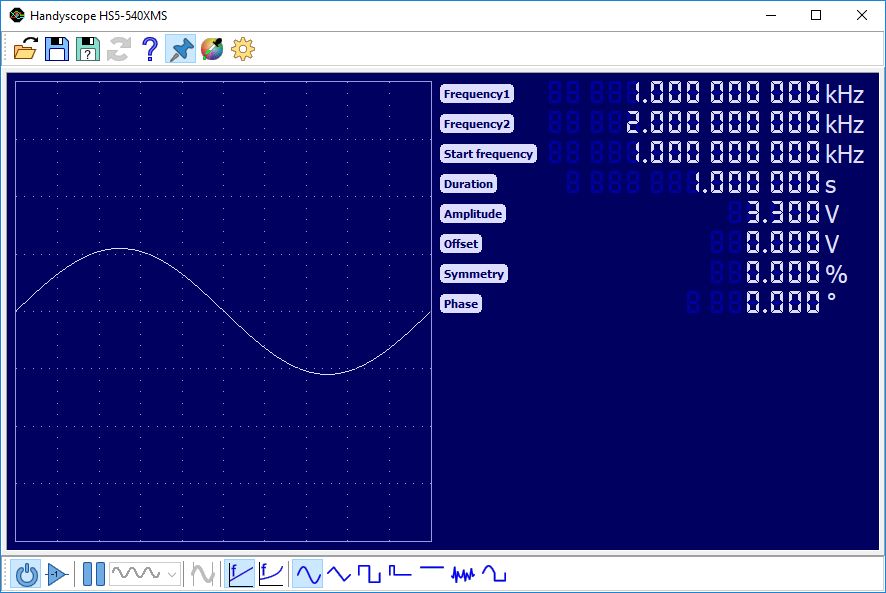

El alcance del software del osciloscopio multicanal, el analizador de espectro y el registrador de datos ofrecen una forma flexible de mostrar todos los aspectos de las señales medidas. Pueden tener uno o más gráficos, cada uno mostrando una o más señales, donde cada gráfico puede mostrar diferentes partes de una señal. Los gráficos pueden mostrar la (s) señal (es) de su Handyscope en modo Yt, en modo XY o como espectro de frecuencia, con o sin interpolación. Los colores de todos los elementos en un gráfico se pueden establecer en cualquier valor requerido. Las dimensiones del gráfico se pueden ajustar a cualquier tamaño requerido, los gráficos se pueden ubicar en una sola ventana o en ventanas separadas, que se pueden ubicar en cualquier parte del escritorio.[/vc_column_text]Generador de forma de onda arbitraria integral

Para generar sus señales de prueba, el software de osciloscopio multicanal también incluye un generador de forma de onda arbitraria integral.

Un generador de forma de onda arbitraria es un instrumento que puede generar señales repetitivas o de disparo único. Las señales pueden tener una forma estándar predefinida como una onda sinusoidal o una onda cuadrada como en un generador de funciones convencional. Sin embargo, las señales también pueden tener una forma arbitraria, definida por el usuario. Estas señales pueden crearse utilizando el software de osciloscopio multicanal o un programa externo o pueden ser señales previamente medidas por el Handyscope y cargadas en el generador.

El generador de software de osciloscopio multicanal se puede sincronizar completamente con el osciloscopio de software de osciloscopio multicanal, utilizando las señales de activación del generador dedicado, lo que permite que el alcance se active al inicio de la señal generada, en cada nuevo período o al final de la señal generada .

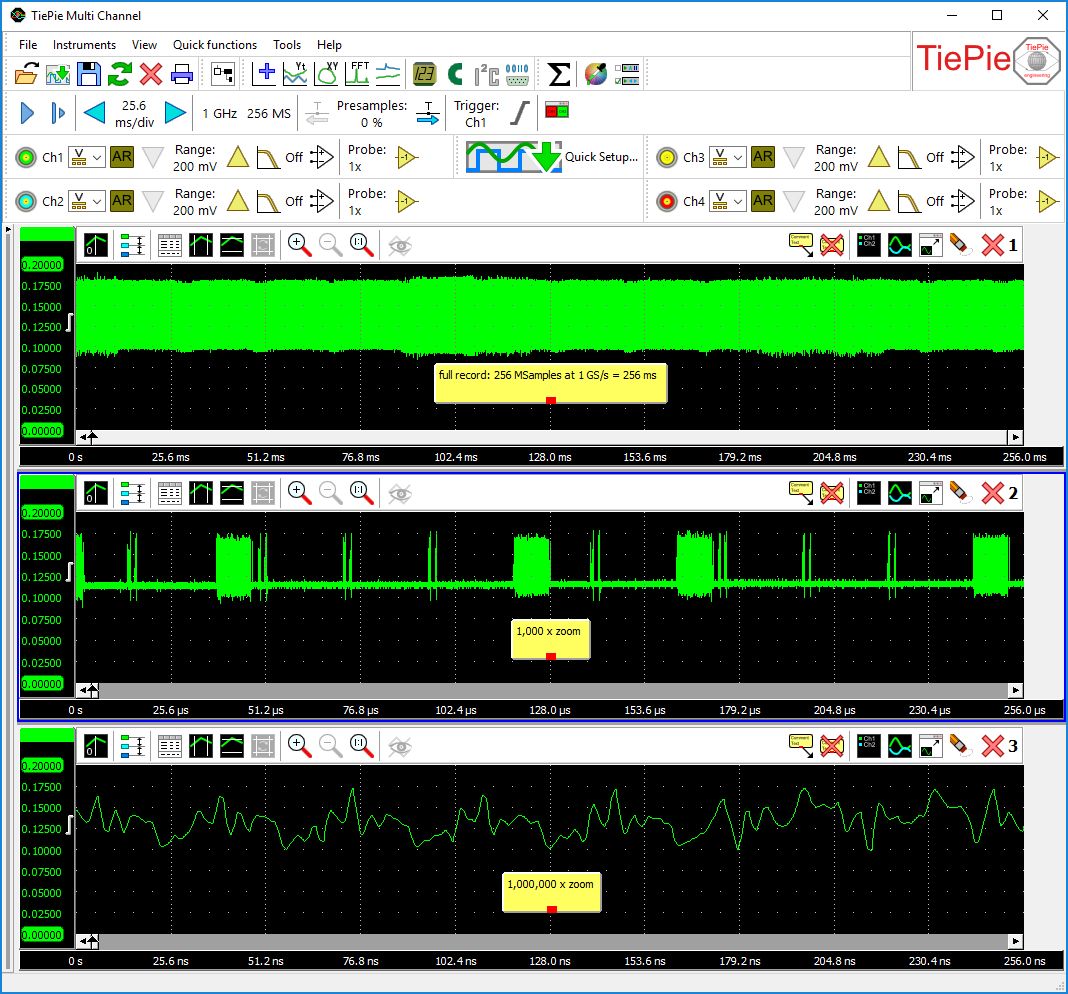

[/vc_column_text]Zoom ilimitado

Cuando se mide a frecuencias de muestreo altas, es imprescindible una longitud de registro larga ; de lo contrario, el búfer de adquisición está lleno antes de medir la señal. Por lo tanto, nuestros Handyscopes pueden tener hasta 256 MSamples de longitud de registro por canal.

Para ver todos esos datos de manera conveniente y poder ver todos los detalles de las señales, el alcance del software del osciloscopio multicanal, el analizador de espectro y el registrador de datos admiten rutinas sofisticadas de dibujo de señales con capacidades de zoom ilimitadas. La señal completa se puede mostrar en cualquier tamaño de pantalla, sin pérdida de información. Sin embargo, puede acercarse a cualquier nivel requerido para ver los detalles más finos en las señales. Los factores de zoom de 1 millón de incluso más no son un problema, puede acercarse mucho más allá del nivel de muestra.

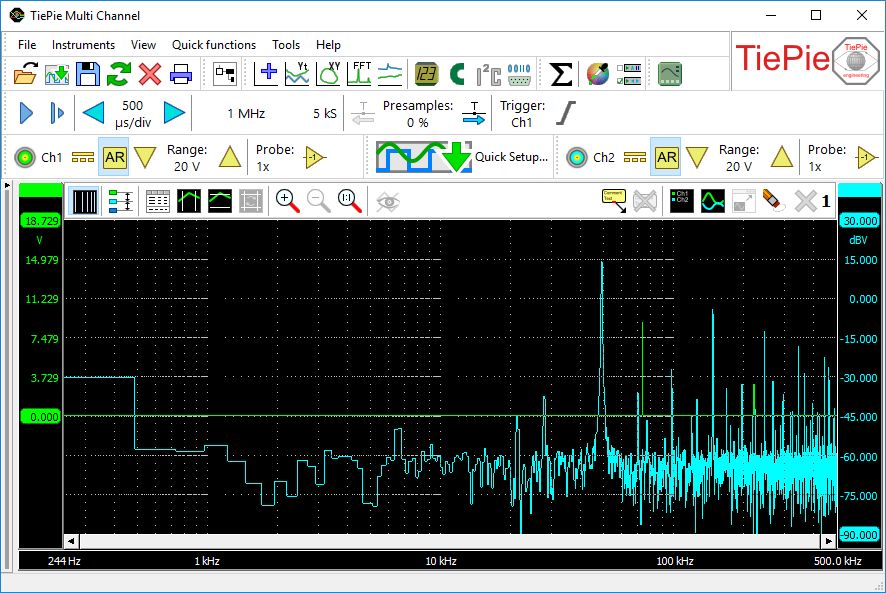

[/vc_column_text]Analizador de espectro de alto detalle

El analizador de espectro de software de osciloscopio multicanal de alto detalle aprovecha al máximo la memoria profunda de los Handyscopes USB de alta resolución. No solo le da a la memoria profunda un increíble ancho de banda de baja resolución de solo 7.45 Hz en un rango de frecuencia de 500 MHz, sino que también le da un rango dinámico vertical de 140 dB. Las rápidas y potentes rutinas FFT con muchas funciones de ventana seleccionables por el usuario le permiten ver los componentes de frecuencia más pequeños en sus señales.

La opción de visualización múltiple del analizador de espectro de software de osciloscopio multicanal permite ver múltiples partes del espectro al mismo tiempo, lo que permite una mejor comprensión de las señales que se analizan.[/vc_column_text][/tab]El Handyscope HS5 está disponible en 5 modelos base diferentes:

[/vc_column_text]

[/vc_column_text]

Las opciones disponibles para el Handyscope HS5 son:

• XM : Con la opción de memoria extendida, hay disponible 32 MSamples de memoria por canal. Sin esta opción, los modelos tienen 128 K de memoria de muestras por canal.
• S : Con la opción Sure Connect , la prueba de conexión está disponible en todos los canales.

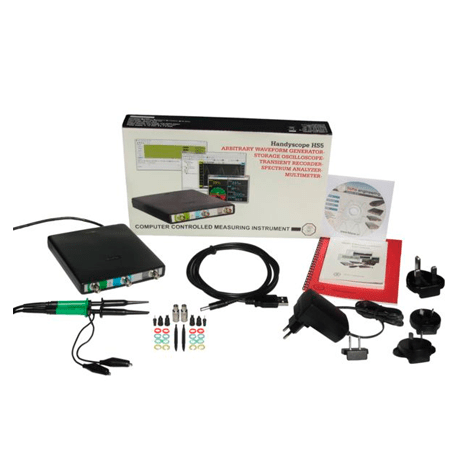

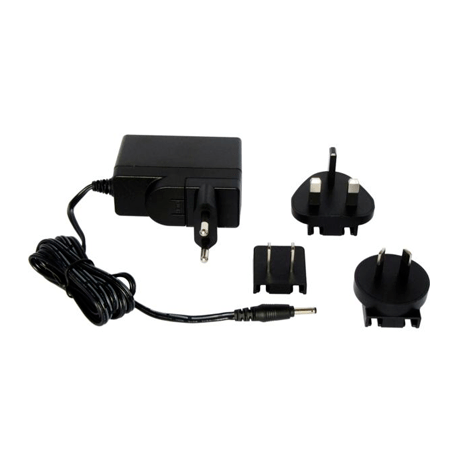

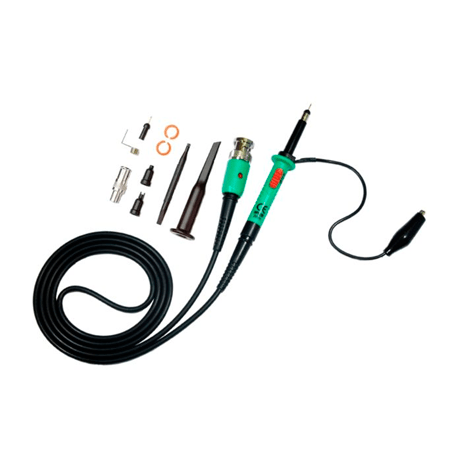

[/vc_column_text][/tab]El Handyscope HS5 se entrega con:

[/vc_column_text]

[/vc_column_text][/tab]A continuación se enumeran varias descargas para el Handyscope HS5 , incluidos el software , los controladores y los manuales del osciloscopio multicanal .
