Osciloscopio handyscope HS4 DIFF - WP

Un osciloscopio diferencial USB

Un osciloscopio USB diferencial de 4 canales y 50 MHz.

Especificaciones clave

• Entradas diferenciales
• 12, 14, 16 resolución de bits, precisión de 0.3% DC
• Muestreo de hasta 50 MS / s, ancho de banda de 50 MHz
• 128 K Memoria de muestras por canal

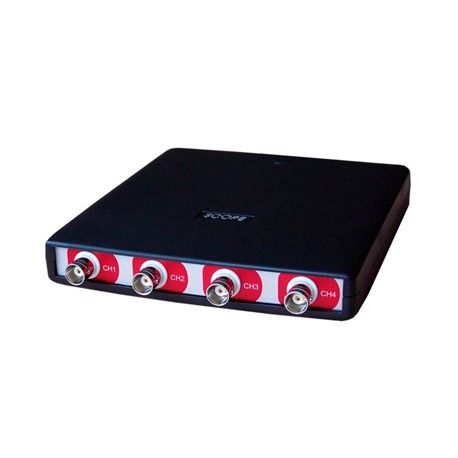

[/vc_column_text]El Handyscope HS4 DIFF es un osciloscopio USB diferencial de 4 canales con una velocidad de muestreo máxima de 50MS / sy 128 K de memoria de muestras por canal. Los canales de entrada diferenciales permiten medir con seguridad, sin riesgo de crear un cortocircuito a través del osciloscopio. El Handyscope HS4 DIFF se entrega con un paquete completo de software de medición que ofrece todo lo que necesita para sus aplicaciones de medición.

Mediciones diferenciales

El Handyscope HS4 DIFF presenta cuatro canales de entrada diferencial aislados. Esto lo convierte en el instrumento ideal para realizar mediciones en circuitos de alto voltaje, amplificadores, fuentes de alimentación conmutadas, inversores de corriente, etc. ¡No más riesgos de crear cortocircuitos a través de su osciloscopio!

Leer más sobre mediciones diferenciales
[/vc_column_text]Transmisión continua rápida

Además de medir en modo bloque, el Handyscope HS4 DIFF también es capaz de realizar mediciones de transmisión continua . Esto creará un flujo continuo de datos ininterrumpidos a la computadora. Los datos se pueden mostrar en la pantalla y / o guardar en el disco.

Leer más sobre las mediciones de transmisión
[/vc_column_text]Combinación de múltiples Handyscope HS4 DIFF

Cuando un Handyscope HS4 DIFF no ofrece suficientes canales de entrada, el Handyscope HS4 DIFF se puede acoplar a uno o más instrumentos. Esto permite hacer un instrumento combinado que permitirá la medición simultánea en todos los canales de todos los instrumentos combinados.

Leer más sobre instrumentos combinados[/vc_column_text][/tab]Software versátil de osciloscopio multicanal

El Handyscope HS4 DIFF se entrega con el versátil software de osciloscopio multicanal , que transforma el Handyscope HS4 DIFF en un osciloscopio , analizador de espectro , registrador de datos , multímetro y analizador de protocolos.

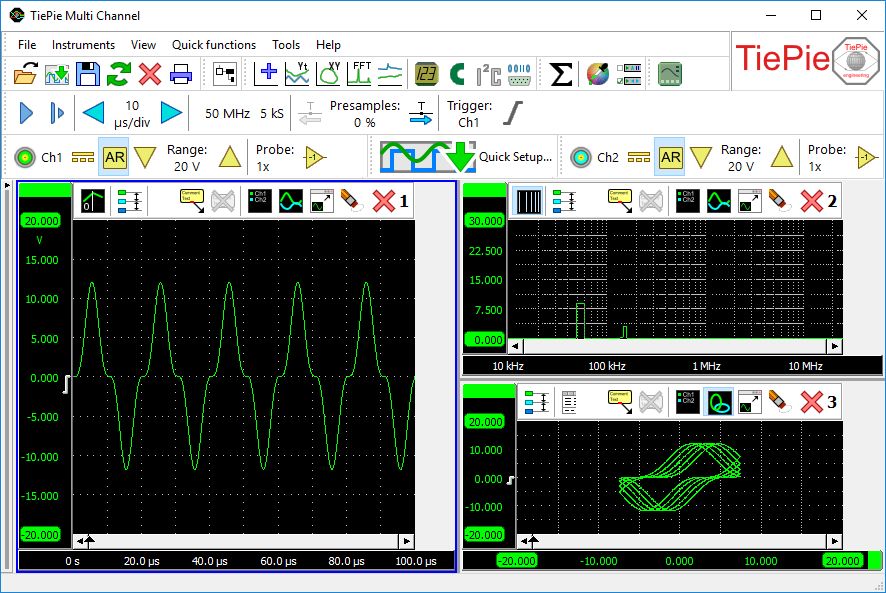

Pantallas de señal flexible

El alcance del software del osciloscopio multicanal, el analizador de espectro y el registrador de datos ofrecen una forma flexible de mostrar todos los aspectos de las señales medidas. Pueden tener uno o más gráficos , cada uno mostrando una o más señales, donde cada gráfico puede mostrar diferentes partes de una señal. Los gráficos pueden mostrar la (s) señal (es) de su Handyscope en modo Yt , en modo XY o como espectro de frecuencia, con o sin interpolación. Los colores de todos los elementos en un gráfico se pueden establecer en cualquier valor requerido. Las dimensiones del gráfico se pueden ajustar a cualquier tamaño requerido, los gráficos se pueden ubicar en una sola ventana o en ventanas separadas, que se pueden ubicar en cualquier parte del escritorio.[/vc_column_text]Barras de herramientas amigables con pantalla táctil

Una barra de herramientas de osciloscopio y barras de herramientas de canal están disponibles para cada Handyscope detectado. Las prácticas barras de herramientas proporcionan botones claros para todas las configuraciones del osciloscopio y sus canales. Muestran la configuración actual del osciloscopio y permiten cambiar todas las configuraciones. Los botones grandes son muy adecuados para la operación con pantalla táctil.

Las barras de herramientas son totalmente configurables a través de la configuración del programa . Puede establecer el tamaño del botón, agregar o quitar botones y cambiar el orden de los botones.[/vc_column_text]Muchas mediciones automáticas

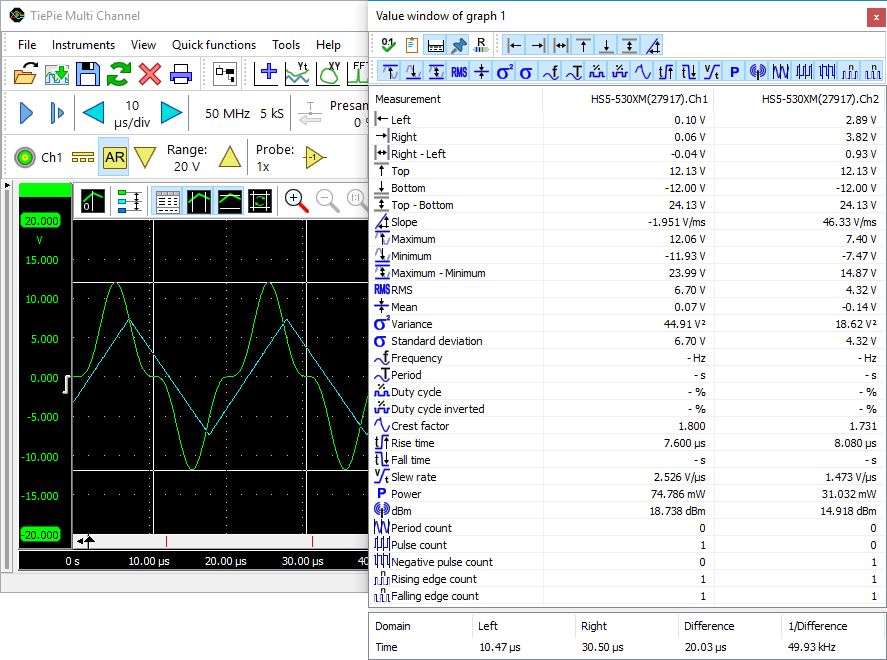

El software de osciloscopio multicanal presenta muchas mediciones automáticas, que pueden realizarse en las señales medidas de su Handyscope o en una selección de las señales medidas. Usando las mediciones automáticas en el osciloscopio, se revela cualquier detalle de su señal. Se pueden usar dos juegos de cursores, tanto horizontales como verticales, para indicar una parte de la señal que debe examinarse a fondo. Las mediciones automáticas incluyen, por ejemplo: Mínimo , Máximo , Superior-Inferior , RMS , Media , Varianza , Desviación estándar , Frecuencia.

Los resultados de la medición se muestran en una ventana de valor especial que se puede colocar en cualquier lugar de la pantalla de su computadora. Una barra de herramientas conveniente le permite habilitar o deshabilitar una medición con un solo clic. Los resultados de la medición se pueden copiar en el portapapeles, por ejemplo, para usarlos en informes. Al imprimir los gráficos, también se incluyen los cursores y los resultados de las mediciones.[/vc_column_text]Multímetro

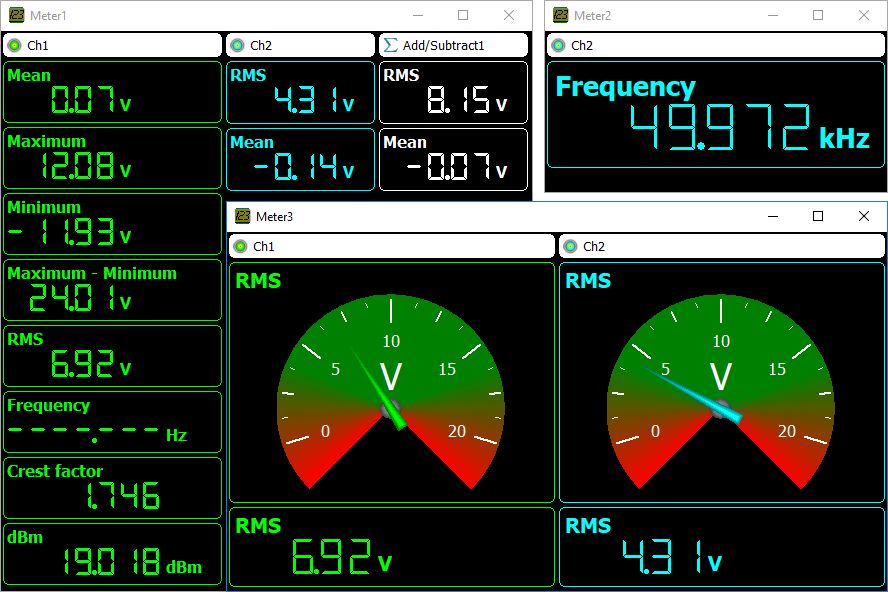

El multímetro en el software de osciloscopio multicanal convierte su Handyscope en un multímetro que se puede usar para medir o monitorear propiedades específicas de una señal, como el valor RMS verdadero, la frecuencia, el valor máximo, etc. pantallas configurables, ya sea mostrando el valor medido como un número o usando una pantalla de indicador. Cuando se utiliza una pantalla de indicador, puede ser muy útil al ajustar un circuito para una propiedad específica, por ejemplo, ajustar un desplazamiento a cero.
[/vc_column_text][/tab]El Handyscope HS4 DIFF está disponible en 4 modelos diferentes que se distinguen en la velocidad máxima de muestreo y la velocidad máxima de transmisión:[/vc_column_text]

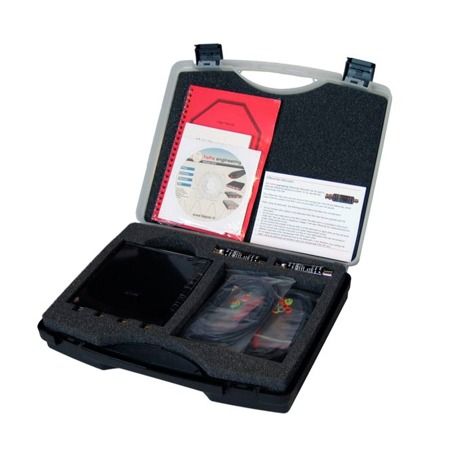

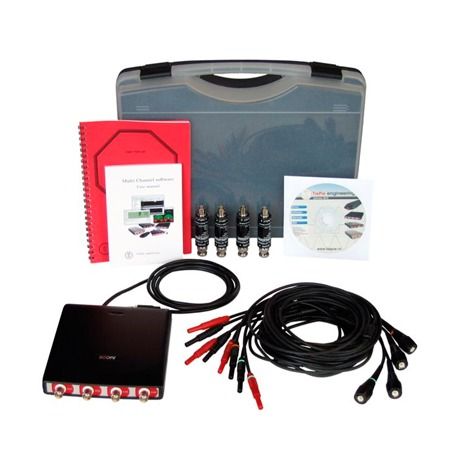

[/vc_column_text][/tab]El Handyscope HS4 DIFF se entrega con:

[/vc_column_text]

[/vc_column_text][/tab]

Varias descargas para el Handyscope HS4 DIF se enumeran a continuación, incluyendo osciloscopio multicanal de software , drivers y manuales.
