Osciloscopio handyscope HS4 - WP

Osciloscopio para PC de alta resolución 4 canales

Mide 4 canales simultáneamente

• 12, 14, 16 resolución de bits, precisión vertical 0.2% DC
• Muestreo de hasta 50 MS / s, ancho de banda de 50 MHz
• 128 K Memoria de muestras por canal

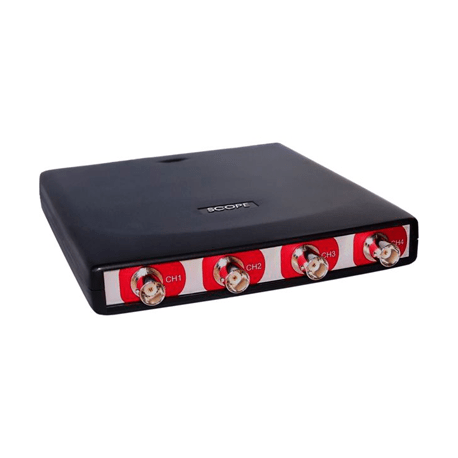

[/vc_column_text]Este potente y profesional osciloscopio USB controlado por computadora cuenta con cuatro canales de entrada. El osciloscopio Handyscope HS4 presenta una resolución seleccionable por el usuario de 12 bits, 14 bits o 16 bits (14 bits efectivos, SNR 95 dB), rango de entrada de escala completa de 200 mV a 80 V y longitud de registro de 128 K muestras por canal. Están disponibles cuatro modelos de osciloscopio Handyscope HS4 , con una frecuencia de muestreo máxima de 5 MHz, 10 MHz, 25 MHz o 50 MHz respectivamente en los cuatro canales simultáneamente.

[/vc_column_text]

Transmisión continua rápida

Además de medir en modo bloque, el Handyscope HS4 también es capaz de realizar mediciones de transmisión continua . Esto creará un flujo continuo de datos ininterrumpidos a la computadora. Los datos se pueden mostrar en la pantalla y / o guardar en el disco.

Leer más sobre las mediciones de transmisión[/vc_column_text]

Combinando múltiples Handyscope HS4s

Cuando un Handyscope HS4 no ofrece suficientes canales de entrada, el Handyscope HS4 se puede acoplar a uno o más instrumentos. Esto permite hacer un instrumento combinado que permitirá la medición simultánea en todos los canales de todos los instrumentos combinados.

Leer más sobre combinar instrumentos[/vc_column_text][/tab]Software versátil de osciloscopio multicanal

El Handyscope HS4 se entrega con el versátil software de osciloscopio multicanal , que transforma el Handyscope HS4 en un osciloscopio , un analizador de espectro , un registrador de datos , un multímetro y un analizador de protocolos .

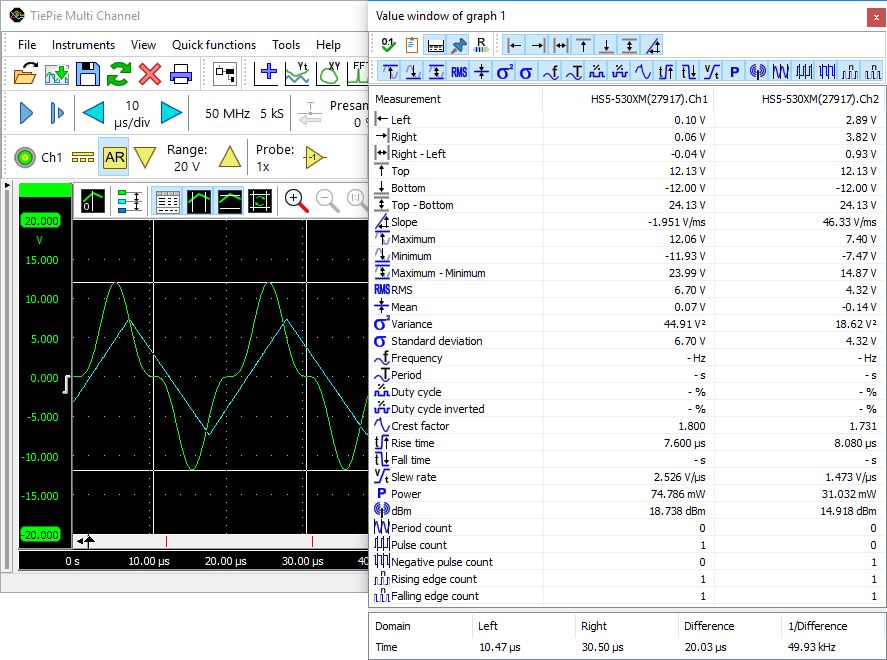

[/vc_column_text]Muchas mediciones automáticas

El software de osciloscopio multicanal presenta muchas mediciones automáticas, que pueden realizarse en las señales medidas de su Handyscope o en una selección de las señales medidas. Usando las mediciones automáticas en el osciloscopio, se revela cualquier detalle de su señal. Se pueden usar dos juegos de cursores, tanto horizontales como verticales, para indicar una parte de la señal que debe examinarse a fondo. Las mediciones automáticas incluyen, por ejemplo: Mínimo , Máximo , Superior-Inferior , RMS , Media , Varianza , Desviación estándar , Frecuencia.

Los resultados de la medición se muestran en una ventana de valor especial que se puede colocar en cualquier lugar de la pantalla de su computadora. Una barra de herramientas conveniente le permite habilitar o deshabilitar una medición con un solo clic. Los resultados de la medición se pueden copiar en el portapapeles, por ejemplo, para usarlos en informes. Al imprimir los gráficos, también se incluyen los cursores y los resultados de las mediciones.

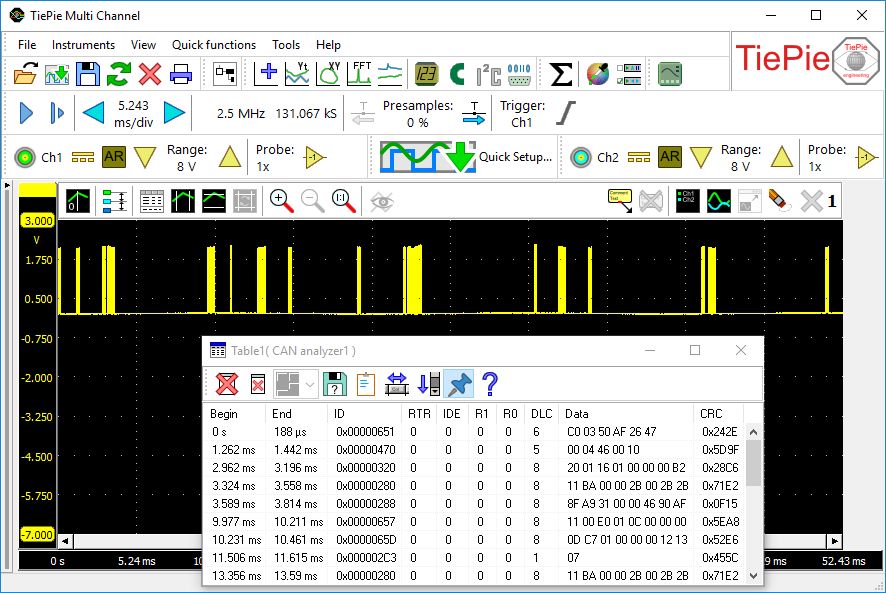

[/vc_column_text]Analice protocolos rápidos de comunicación serial

Para analizar o depurar sus comunicaciones en serie, simplemente mida la (s) señal (es) que transfieren el protocolo con su Handyscope y haga que sean analizadas y decodificadas por uno de los analizadores de protocolo de software de osciloscopio multicanal. La información decodificada de las comunicaciones en serie se puede mostrar en tablas, en gráficos y en el multímetro.

Un analizador de protocolos es una herramienta útil al desarrollar una implementación de hardware y / o software de un bus de comunicación. También se puede usar para depurar fallas del dispositivo o del bus.

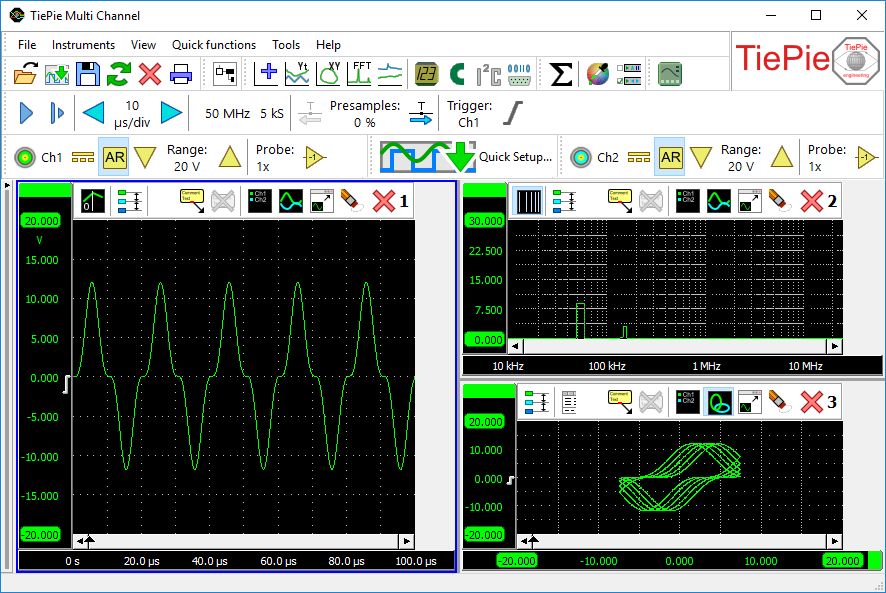

[/vc_column_text]Pantallas de señal flexible

El alcance del software del osciloscopio multicanal, el analizador de espectro y el registrador de datos ofrecen una forma flexible de mostrar todos los aspectos de las señales medidas. Pueden tener uno o más gráficos , cada uno mostrando una o más señales, donde cada gráfico puede mostrar diferentes partes de una señal. Los gráficos pueden mostrar la (s) señal (es) de su Handyscope en modo Yt , en modo XY o como espectro de frecuencia, con o sin interpolación. Los colores de todos los elementos en un gráfico se pueden establecer en cualquier valor requerido. Las dimensiones del gráfico se pueden ajustar a cualquier tamaño requerido, los gráficos se pueden ubicar en una sola ventana o en ventanas separadas, que se pueden ubicar en cualquier parte del escritorio.

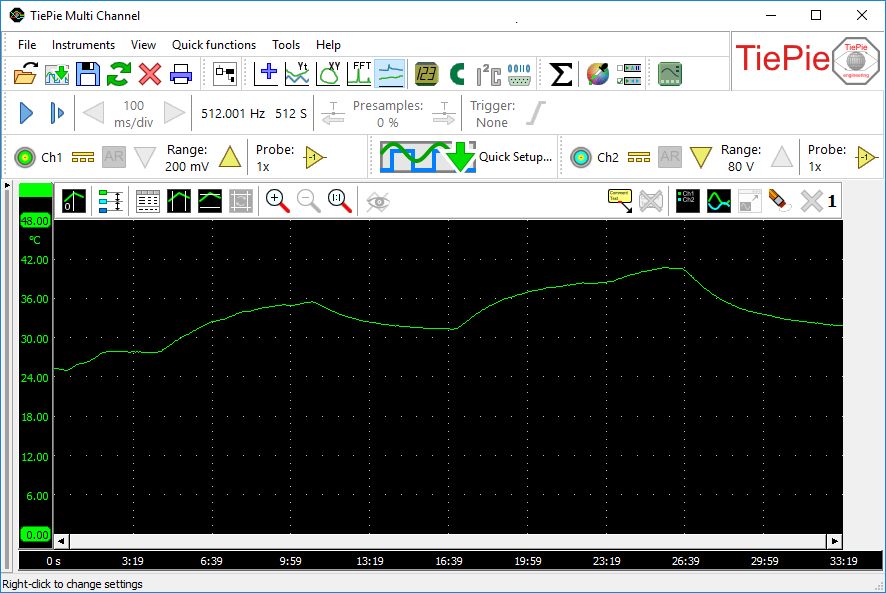

[/vc_column_text]Registro de datos 24/7

La medición de los cambios de señal a largo plazo con su Handyscope se realiza con el registrador de datos del software de osciloscopio multicanal . El registrador de datos registra su señal, continuamente sin interrupciones a alta velocidad, las 24 horas del día, los 7 días de la semana. Los resultados se muestran inmediatamente en la pantalla y todos los datos se pueden almacenar en el disco. Una barra de herramientas conveniente le permite navegar a través de los archivos almacenados para encontrar los momentos importantes en la medición.
[/vc_column_text][/tab]El Handyscope HS4 está disponible en 4 modelos diferentes que se distinguen en la velocidad máxima de muestreo y la velocidad máxima de transmisión:

[/vc_column_text]

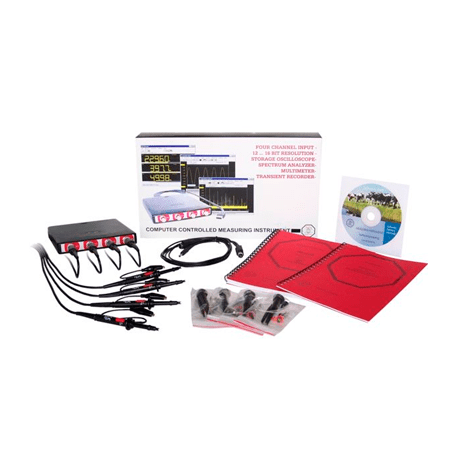

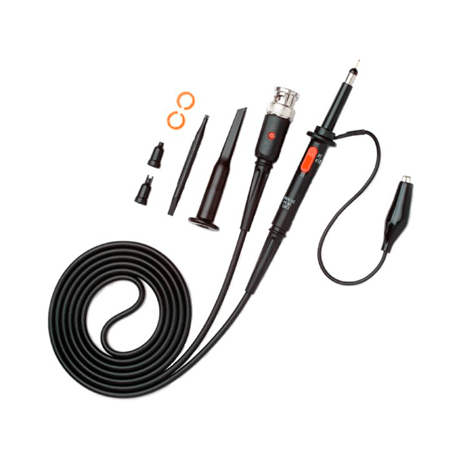

[/vc_column_text][/tab]El Handyscope HS4 se entrega con:

[/vc_column_text]

[/vc_column_text][/tab]A continuación se enumeran varias descargas para el Handyscope HS4 , incluidos el software , los controladores y los manuales del osciloscopio multicanal .

Driver y Software

[/vc_column_text]

[/vc_column_text]Manuales y documentos
[/vc_column_text]

Manuales y documentos
