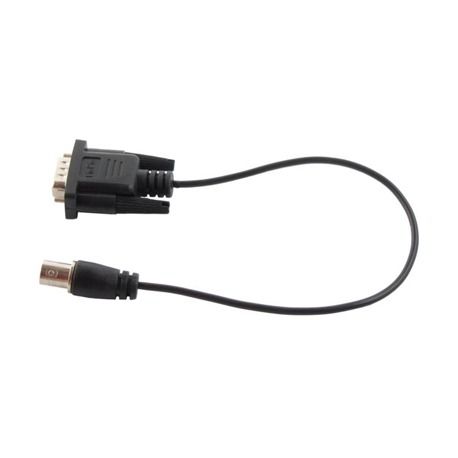

El cable de compensación de sonda TP-DB9-BNC-30 es un cable que proporciona un fácil acceso a la conexión de compensación de sonda en el conector de extensión DIFF Handyscope HS6 .
El cable de compensación de sonda TP-DB9-BNC-30 es compatible con el Handyscope HS6 DIFF .[/vc_column_text]
Cuando su Handyscope HS6 DIFF está equipado con SafeGround,está habilitado y desea utilizar sondas atenuantes de osciloscopio como la sonda de osciloscopio 1: 1-1: 10 - HP-3250I , las sondas requieren una compensación de frecuencia para que coincida con la entrada canales para ese propósito, el Handyscope HS6 DIFF tiene una salida dedicada en su conector de extensión, que produce una señal de onda cuadrada de 1 kHz, -1 V a 1 V. El cable de compensación de sonda TP-DB9-BNC-30 brinda un fácil acceso a esa señal.

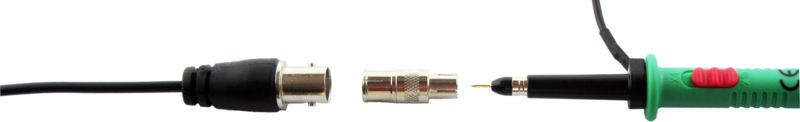

Para conectar la sonda a la señal de calibración de la sonda en el conector de extensión del Handyscope HS6 DIFF, retire el gancho de resorte de la sonda y conecte el adaptador BNC que se entrega con la sonda. Conecte el cable de compensación de sonda TP-DB9-BNC-30 al conector de extensión del Handyscope HS6 DIFF y la sonda con adaptador BNC al conector BNC del cable de compensación de sonda TP-DB9-BNC-30 . Asegúrese de configurar la sonda en su configuración x10 y siga el procedimiento de compensación de la sonda .[/vc_column_text][/tab]
