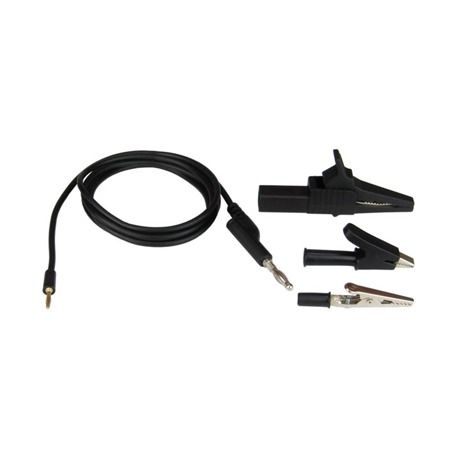

El cable de compensación de tierra TP-GCC150 es un juego con un cable de tierra y tres pinzas de cocodrilo de diferentes tamaños.
Se utiliza para agregar una compensación de terreno a los siguientes instrumentos:
WiFiScope WS4 DIFF
WiFiScope WS6 DIFF[/vc_column_text]
El cable de compensación de tierra TP-GCC150 consta de un cable especial de compensación de tierra, junto con tres clips de tierra correspondientes en diferentes tamaños.
El cable de compensación de tierra de 1,5 m de largo tiene un conector tipo banana de 2 mm en un extremo, que se conecta a la pequeña toma tipo banana en la parte posterior del WiFiScope diferencial. El otro extremo tiene un conector banana de 4 mm que se conecta a una pinza de cocodrilo que se puede conectar al suelo del sujeto de prueba.
Se incluyen tres pinzas de cocodrilo de diferentes tamaños:
Al usar el cable de compensación de tierra
El cable de compensación de tierra entre el WiFiScope diferencial y el sujeto de prueba se requiere cuando el WiFiScope diferencial está conectado al adaptador de red y / o al cable USB, y el sujeto de prueba no está conectado a tierra.
¿Cuándo no se requiere la compensación del tierra?
No se requiere el cable de compensación de tierra entre el WiFiScope diferencial y el sujeto de prueba cuando:
- Cuando el WiFiScope diferencial está equipado con la opción Safe Ground y una entrada se cambia a un solo extremo ( Safe Ground está habilitado)
- Cuando el WiFiScope diferencial funciona solo con batería
- Cuando el rango de entrada del WiFiScope diferencial se establece en 20 V o más
¿Por qué compensación en tierra?
Las fuentes de alimentación principales suelen tener condensadores de filtrado de ruido entre la entrada principal y la salida. Cuando un dispositivo funciona con dicha fuente de alimentación y no está conectado a tierra, el dispositivo flotará en relación con el suelo. Este voltaje flotante puede llegar a ser tan alto como el voltaje de la red. Sin embargo, esto no es peligroso porque la corriente que puede fluir es muy pequeña.
Al medir con un WiFiScope diferencial, este voltaje flotante puede afectar sus mediciones debido a la alta impedancia de entrada del WiFiScope diferencial, que es de 1 MOhm.
Cuando el WiFiScope diferencial solo funciona con batería, sus mediciones no se verán afectadas, porque el WiFiScope diferencial también flotará en el voltaje flotante del sujeto de prueba.
Cuando el WiFiScope diferencial está conectado al USB o conectado a la red eléctrica, el voltaje flotante causará un alto voltaje de modo común en la entrada del WiFiScope diferencial. Las entradas del WiFiScope diferencial se recortarán y obtendrá lecturas de medición extrañas.
El rango de modo común del WiFiScope diferencial es de 2 V (rango de entrada de 200 mV a 800 mV), 20 V (rango de entrada de 2 V a 8 V) o 200 V (rango de entrada de 20V a 80V). Por lo tanto, si mide en el rango de 200 mV y el voltaje flotante es mayor a 2 V, el canal de entrada del WiFiScope diferencial se recortará y medirá lecturas extrañas. Si mide en el rango de 20 V (o más) sufrirá mucho menos el voltaje flotante porque estos generalmente son más pequeños que 200 V.
Cuando la conexión a tierra WiFiScope diferencial se conecta a la tierra del sujeto de prueba, ambos obtendrán el mismo nivel de tierra, por lo que no habrá voltaje de modo común (alto) debido a la flotación. No obtendrá errores de medición entonces.
[/vc_column_text][/tab]La siguiente tabla muestra especificaciones detalladas del cable de compensación de tierra TP-GCC150 .
