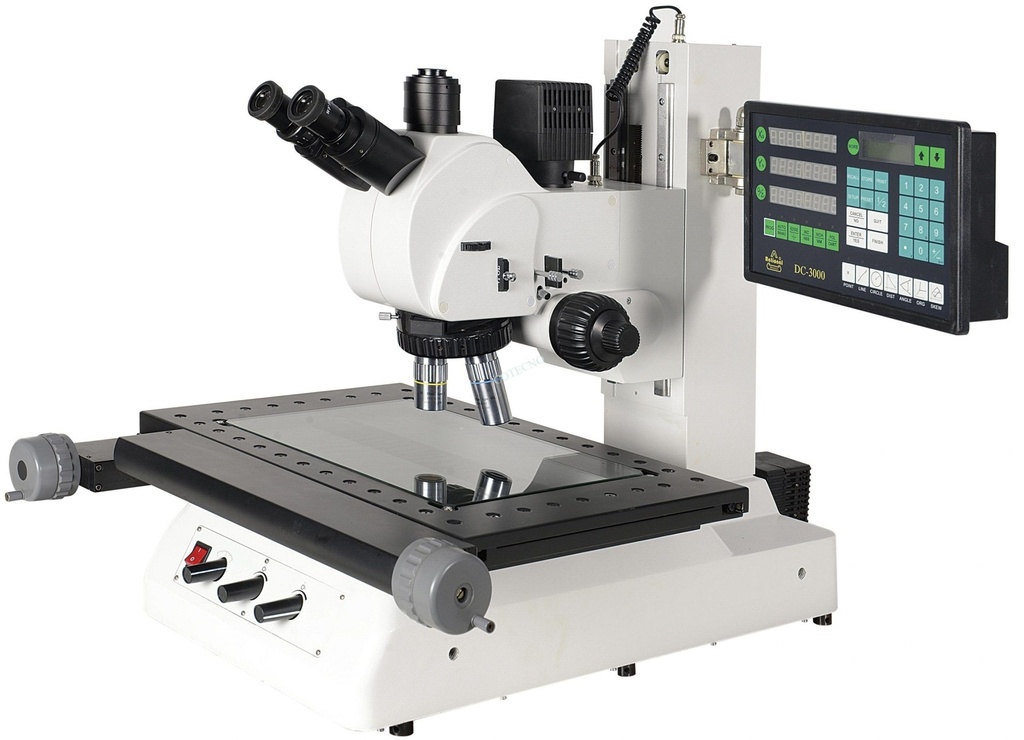

Microscopio metalurgico BellO-MicMetInd-4 - WP

Microscopio metalurgico BellO-MicMetInd-4 - WP

https://www.cotecno.cl/web/image/product.template/523264/image_1920?unique=8c63488

Requiere cotización

Esta combinación no existe.

Descargar catalogo (PDF)
Contáctanos
SKU: filler_18455



Compartir

Especificaciones tecnicas

Puede usarse ampliamente para identificar y analizar semiconductores, FPD, encapsulación de circuitos, sustrato de circuitos, material, piezas de fundición / metal / cerámica, moldes de precisión y observación. espécimen más grueso. El sistema óptico de alta calidad y confiable brinda una imagen mucho más clara y en contraste. El diseño cumple con las necesidades ergonómicas y lo hace sentir cómodo y relajado al hacer su trabajo. Características:
  • Sistema óptico-infinito UIS.
  • Adopte una fuente de luz halógena de larga duración con una eficiencia lumínica mucho mayor.
  • Campo brillante y oscuro, polarización y función de interferencia diferencial.
  • La iluminación asférica de Kohler, aumentando el brillo de la observación.
  • WF10 × （25 campo de visión súper amplio Ocular, larga distancia de trabajo. Objetivo metalúrgico con campo brillante y oscuro.
  • La pieza de punta quíntuple puede equiparse con un diferencial DIC desmontable. Dispositivo de interferencia DIC: la observación de contraste de interferencia diferencial de Nomarski se considera un medio esencial para verificar los materiales, el semiconductor y la estructura metálica ahora.
  [table id=8348 responsive="scroll" /]   El microscopio metalúrgico BellO-MicMetInd-4 está desarrollado y dirigido a la industria de los semiconductores, la fabricación de obleas, la industria de la información electrónica, la industria metalúrgica. Utilizado como un microscopio metalúrgico avanzado, el usuario puede experimentar su excelente rendimiento cuando lo usa.
Especificaciones
Cabeza de visualizaciónCabeza Trinocular sin compensación, inclinado 30 ° （50mm-75mm）
OcularWF10×/25mm
WF10 × / 20mm, punto de mira con retícula 0.1mm
ObjectivoObjetivos del plan infinito del campo brillante y oscuro de larga distancia de trabajo: 5 × / 0.1B.D / W.D.29.4mm
10×/0.25B.D/W.D.16mm
20×/0.40B.D/W.D.10.6mm
40×/0.60B.D/W.D.5.4mm
MuserolaPunta de quíntuple con conector DIC
EscenarioEtapa mecánica de doble capa
Tamaño de la etapa: 190mm × 140mm
Rango de movimiento: 50mm × 40mm
FiltroFiltros tipo flashboard (verde, azul, neutro)
EnfoqueCoaxial grueso adjustment ajuste de enfoque fino Con mecanismo de cremallera y piñón Fino
Valor de escala de enfoque 0.002mm
Fuente de luzCon diafragma de diafragma de apertura y diafragma de iris de campo, bombilla halógena 12V / 50W,
AC85V-230 brillo ajustable
Dispositivo de polarizaciónAnalizador giratorio 360, ° Polarizador ＆ El analizador se puede mover dentro / fuera del
Camino óptico
Herramienta de comprobaciónMicrómetro de 0,01 mm
Accesorio opcionalSoftware de medición bidimensional.
Software profesional de análisis de imágenes metalúrgicas.
Bombilla halógena 12V / 100W
Micrómetro ocular
Oculares de cámara digital CMOS de 1.3Mega 、 2.0 Mega 、 3.0 Mega 、 5.0 Mega píxeles
Larga distancia de trabajo brillante field campo oscuro Infinito Objetivos del plan: 50 × / 0.55B.D / W.D.5.1mm
80×/0.75B.D/W.D.4mm、
100×/0.80B.D/W.D.3mm
Etapa de precisión: rango móvil de X-Y de 25 mm × 25 mm, precisión de movimiento ＜ 5um, digital
Rueda de mano. Valor mín.: 0.1um, disco giratorio 360 °
Adaptador de fotografía y adaptador CCD 0.5 × 、 0.57 × 、 0.75 ×
DIC（10×、20×、40×、100×）
Herramienta de cepillado
Cámara CCD, color 1/3 ″ de alta resolución 520 líneas de TV
