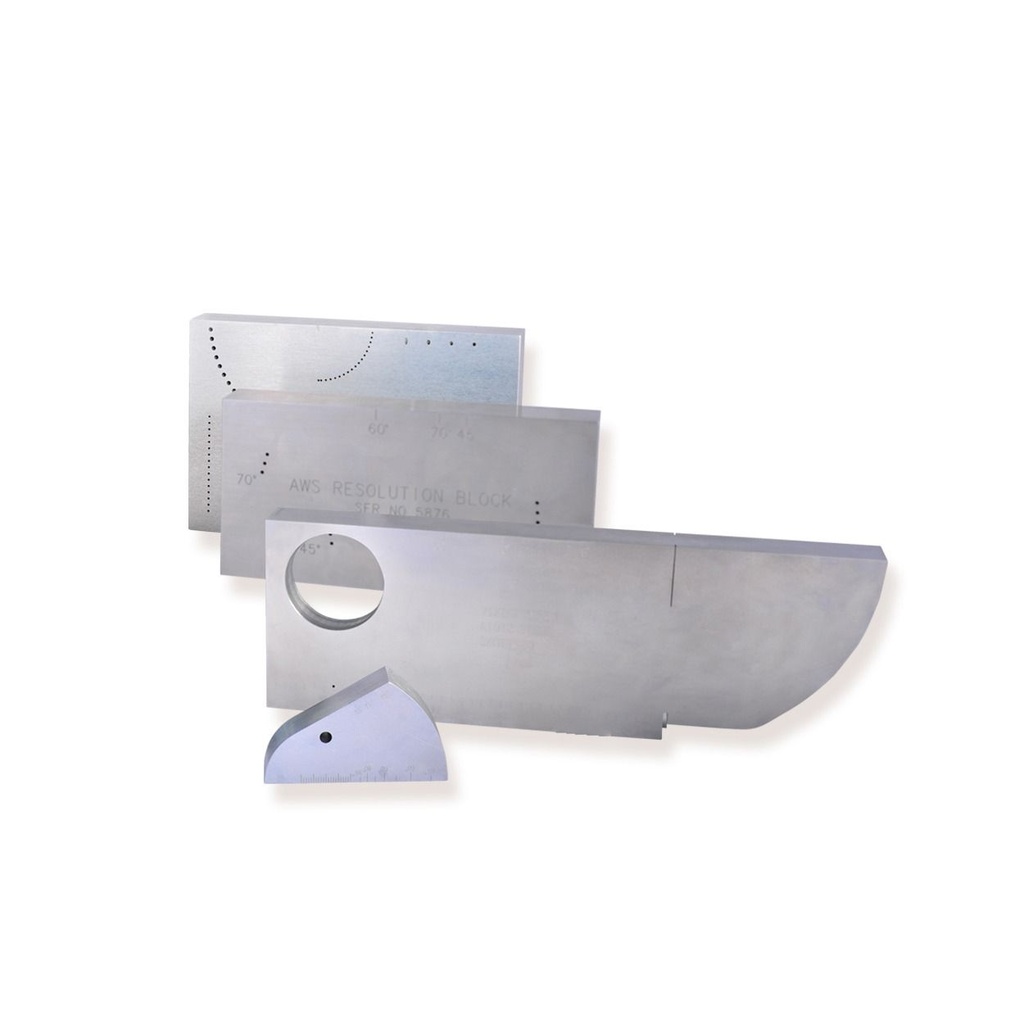

Bloques de ReferenciaV1 y V2: son bloques de referencia (calibración) de uso común para las pruebas UT.
El bloque de referencia V1 permite:
Determinar el punto de inserción de las oscilaciones ultrasónicas y la distancia desde la placa piezocerámica hasta la carcasa de la sonda con precisión ± 0,5 mm.
Definir el ángulo de entrada de las oscilaciones ultrasónicas con precisión ± 1 grado de ángulo.
Definir la zona incontrolable (muerta) (para acero) transductores piezoeléctricos ultrasónicos de haz recto.
Determinar la linealidad del escaneo ultrasónico horizontalmente.
Configurar la velocidad y la sensibilidad de la exploración de transductores piezoeléctricos de haz recto, haz angular y elemento dual.
El bloque de referencia V2 permite:
Calibrar el escaneo de detectores de defectos a través de la velocidad de expansión de ondas ultrasónicas, trabajando con transductores piezoeléctricos de haz recto.
Calibrar el escaneo de detectores de defectos a través de la velocidad de expansión de ondas ultrasónicas, trabajando con transductores piezoeléctricos de haz angular.
Establecer la sensibilidad condicional de los detectores de defectos ultrasónicos con transductores piezoeléctricos de haz recto y haz angular.
Determine el punto de salida de las oscilaciones ultrasónicas y la distancia desde la placa piezocerámica hasta la carcasa de la sonda.
Definir el ángulo de entrada de las oscilaciones ultrasónicas en acero.
Pero hay disponibles otros tipos de bloques de acuerdo con diferentes estándares (ISO, DIN, etc.). Si necesita bloques UT o PAUT de otros estándares, envíe su consulta.
Ventajas
Alta calidad.
Precio competitivo.
Especificaciones del bloque de referencia V1
La muestra está hecha de acero de grano fino bajo en carbono con un pequeño coeficiente de amortiguación.
La velocidad de expansión de las oscilaciones ultrasónicas longitudinales en el bloque de calibración a la frecuencia de 5.0 MHz y a la temperatura de 20 (± 5) ° C es 5920 (± 30) m / s.
La velocidad de expansión de las oscilaciones ultrasónicas de corte (ondas transversales) en el material de inserción en el bloque de calibración a la frecuencia de 5.0 MHz y a la temperatura +20 (± 5) ° C es 2670 (± 100) m / s.
Las dimensiones geométricas de la muestra corresponden a ISO 2400, DIN 54120, BS 2704.
Especificaciones del bloque de referencia V2
La velocidad de expansión de las oscilaciones ultrasónicas longitudinales en el bloque de calibración a la frecuencia 5.0 MHz y a la temperatura 20 (± 5) ° C es 5920 (± 30) m / s.
La velocidad de expansión de las oscilaciones ultrasónicas transversales en el material de inserción en el bloque de calibración a la frecuencia de 5.0 MHz y a la temperatura de 20 (± 5) ° C es 3255 (± 15) m / s.
