PORTA filtros CON reservas, piezas - WP

https://www.cotecno.cl/web/image/product.template/524781/image_1920?unique=276d6c4

Requiere cotización

Esta combinación no existe.

Descargar catalogo (PDF)
Contáctanos
SKU: filler_20389



Compartir

Especificaciones tecnicas

Sterlitech lleva una variedad de portafiltros con partes de depósito que incluyen: entradas macho, salidas hembra, juntas tóricas, pantallas, juntas y llaves universales.

Haga clic en la pestaña "Aplicaciones" a continuación para obtener información más detallada sobre los diversos portafiltros con piezas de filtración de depósito y suministros que vendemos.

[/vc_column]
[/vc_wp_text]

Piezas de repuesto

ImagenSKUNombre / DescripciónTamaño (mm)

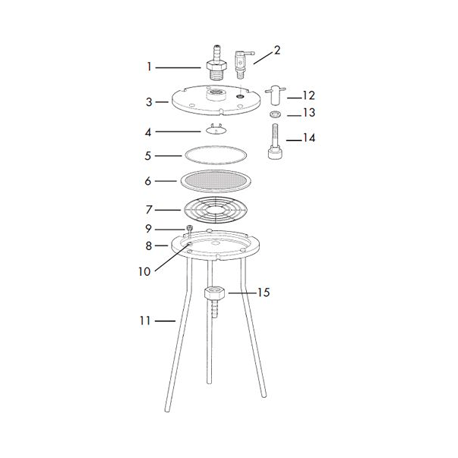

300817Adaptador de salida (NPTF a lengüeta de manguera), KST 90 (90 mm), 3/4 "NPTF - lengüeta de 3/8"90
301505Junta tórica de PTFE, KST 47 (47 mm), portafiltro con depósito47
301506Junta tórica (FPM), KST 47 (47 mm), portafiltro con depósito47
301511Pasadores de guía, KST 47 (47 mm), portafiltro con depósito47
301512Perno tipo ala para soporte de filtro KST 47 con depósito47
301513Tuerca tipo ala para soporte de filtro KST 47 con depósito47
301514Arandela de sellado para soporte de filtro KST 47 con depósito47
301515Adaptador de salida (NPTF a manguera), KST 47 (47 mm), portafiltro con depósito47
301517Soporte de drenaje inferior (316 SS), KST 47 (47 mm), portafiltro con depósito47
301609Junta de tapa de entrada / junta tórica (silicona), KST 90 (90 mm), portafiltro con depósito90
301610Tapa de entrada, KST 90 (90 mm), portafiltro con depósito90
301720
Arandela de bloqueo (pata), KST 90 (90 mm), KST 142 (142 mm)90
301721Llave Allen (llave hexagonal), 6 mm
301914Tuerca tipo ala para KST 90 (90 mm), KST 142 (142 mm)142
301916Arandela de sellado para KST 90 (90 mm), KST 142 (142 mm)142
301919Pata, KST 142 (142 mm)142
302309Junta de tapa de entrada / junta tórica (silicona), KST 142 (142 mm)
142
302310Tapa de entrada, KST 142 (142 mm), portafiltro con depósito142
302328Junta tórica de la tapa de entrada (silicona encapsulada en FEP), KST 90 (90 mm), portafiltro con depósito90
302408Depósito (316 SS), KST 142 (142 mm)142
351625Válvula (304 SS), KST 90 (90 mm), KST 142 (142 mm), portafiltro con depósito90
361624Adaptador de entrada (316 SS) para KST 90 (90 mm), KST 142 (142 mm)90
361625Válvula (316 SS), KST 90 (90 mm), KST 142 (142 mm), portafiltro con depósito90

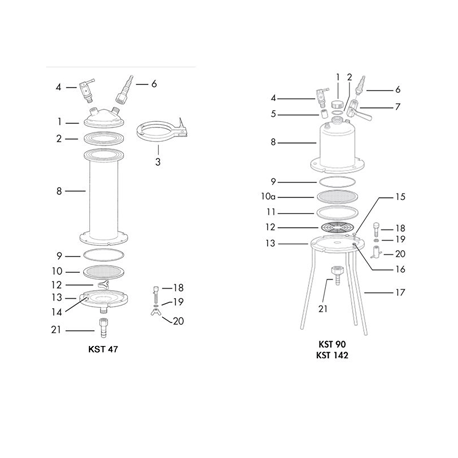

Ensamblaje de entrada

KST 47

KST 90

KST 142

1

Tapa de entrada

301508

301610

302310

2

Junta de tapa de entrada / junta tórica (silicona)

306108

301609

302309

3

Abrazadera, 1.5 TC

306000

-

4

Válvula de alivio de ventilación

301825

5

Toma de ventilación

-

302313

6

Adaptador de entrada (304 SS)

301515

351624

6

Adaptador de entrada (316 SS)

-

361624

7

Válvula (304 SS)

-

351625

7

Válvula (316 SS)

-

361625

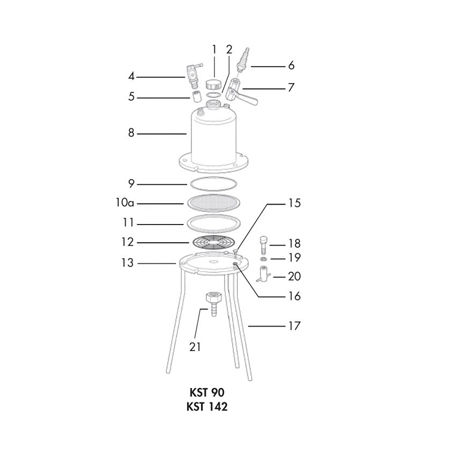

Cuerpo del soporte y sistema de soporte del filtro

KST 47

KST 90

KST 142

8

Depósito (304 SS)

301507

351608

302308

8

Depósito (316 SS)

-

361708

302408

9

Junta tórica (silicona)

357210

301705

301905

10

Pantalla de soporte (304 SS)

304703

-

-

10a

(Pantalla de soporte (PTFE recubierto SS)

-

301804

302004

11

Junta (PTFE)

-

301703

301903

12

Soporte de drenaje (316 SS)

301517

301802

302002

13

Placa de salida (304 SS)

301501

300801

301901

13

Placa de salida (316 SS)

-

300901

302001

Sellado y conjuntos de soporte

KST 47

KST 90

KST 142

14
