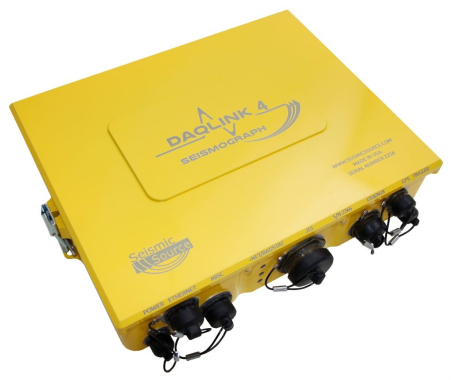

DAQlink-4 es una estación sísmica en línea portátil que permite realizar estudios sísmicos con cualquier método en tierra, en perforaciones y en la zona acuática. La posibilidad de registro continuo de datos permite utilizar la estación como sistema de registro autónomo para vigilancia sísmica o MASW pasivo.
El número de canales de un registrador puede ser de 6, 12, 24 ó 48, pero la configuración del sistema permite aumentar su número enlazando las estaciones mediante líneas de cable de hasta 3 km de longitud, que se utilizan para la sincronización temporal en los módulos y el intercambio de datos entre ellos. Cuando se utiliza la estación sísmica como registrador autónomo, la sincronización horaria de las unidades se realiza a través de un receptor GPS, y en el caso de funcionamiento en minas y túneles se mantiene a través de un reloj incorporado o con la ayuda de un radiomódem VHF.
Características de DAQlink-4:
- Posibilidad de enlazar estaciones sísmicas en un solo conjunto mediante cable de par trenzado (longitud de hasta 3 km), Ethernet, Wi-Fi o módems GSM.
- Cualquier duración de grabación hasta grabación continua
- Amplio ancho de banda de la señal registrada: de 0 a 20.000 Hz
- Capacidad de control remoto, configuración, registro y descarga de datos a través de Wi-Fi, Gigabit Ethernet o conexión celular. Servidor FTP integrado
- Sincronización por radio VHF / UHF o por cable de par trenzado (hasta 3 km) para su uso en minas
- Grabación continua con sincronización horaria GPS
- Múltiples opciones de disparo para grabación: por señal de sensor de disparo de fuente, evento LTA (Promedio a Largo Plazo) y STA (Promedio a Corto Plazo), pulso TTL y otros. Incluso notificación por correo electrónico si se detecta un evento LTA o STA esperado
- Registro de datos para todo tipo de fuentes. Soporta controladores Force 3
- Memoria de 16 GB incorporada para el registro autónomo de datos y conexión de unidad flash para copia de seguridad y transferencia de datos
- Herramientas integradas para probar estaciones sísmicas (factor de distorsión, interferencia mutua entre los canales, supresión de fase, nivel de ruido inherente) y geófonos (impedancia, frecuencia, atenuación, sensibilidad)
- Los datos pueden almacenarse en los formatos SEG-2, SEG-D, SEG-Y, ASCII o MiniSEED
Varias estaciones sísmicas pueden conectarse entre sí para formar un único conjunto de registro utilizando diferentes interfaces por cable o inalámbricas. Hay tantas formas de conectarse que aquí sólo se enumeran algunas de ellas.
Varios DAQLink 4 también pueden funcionar en modo totalmente autónomo, sin conexión de red ni ordenadores conectados. Los datos se registran en la memoria integrada de las estaciones sísmicas sincronizadas con GPS y pueden descargarse una vez finalizado el trabajo. Los sismogramas CSP se crean posteriormente utilizando el software Harvest.
DAQlink con dos antenas Wi-Fi direccionales
Trabajo con vibradores o fuentes de impulsos. Disparo nodal.
Versión estándar con conectores en el panel superior
La colocación lateral de los conectores resulta práctica para enlazar las estaciones en un único conjunto.
Además de la estación sísmica DAQlink 4, se pueden adquirir los siguientes artículos:
- Cables sísmicos
- Receptores sísmicos
- Fuentes
- Sistemas de sincronización
- Software informático
Características principales:
- Todo tipo de sondeos, incluidos los de vigilancia y los MASW pasivos
- Fácil agrupación de estaciones
- Grabación autónoma
- Funcionamiento remoto mediante Wi-Fi, GSM, GbE
- GPS integrado
