Conjunto sismico de fondo de pozo multinivel 3C con anclaje de muelle GeoDevice-GStreamer - WP

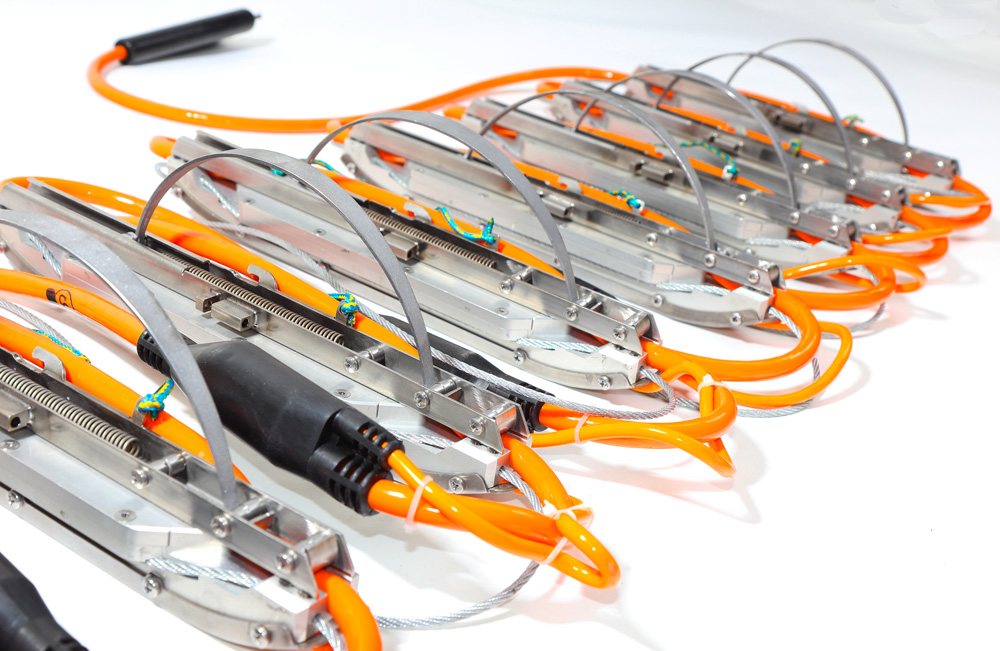

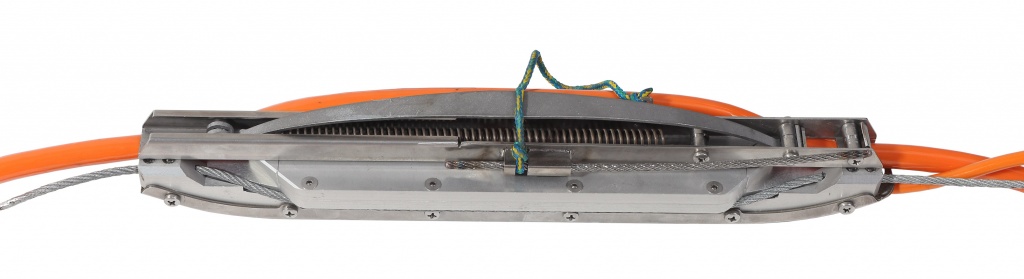

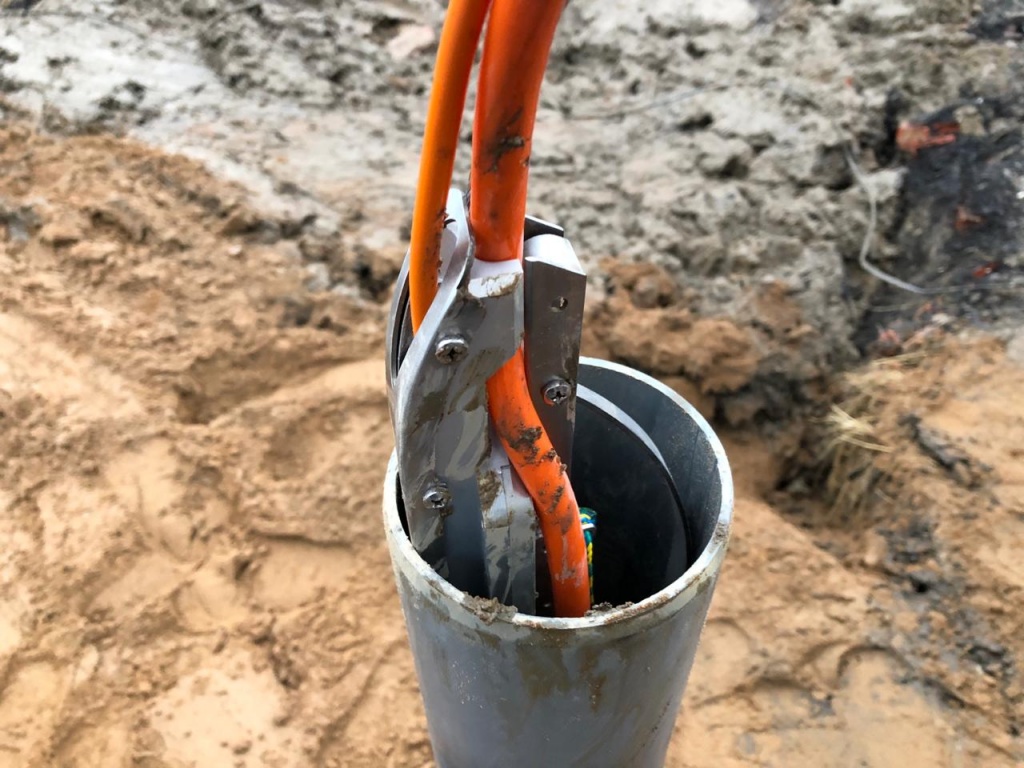

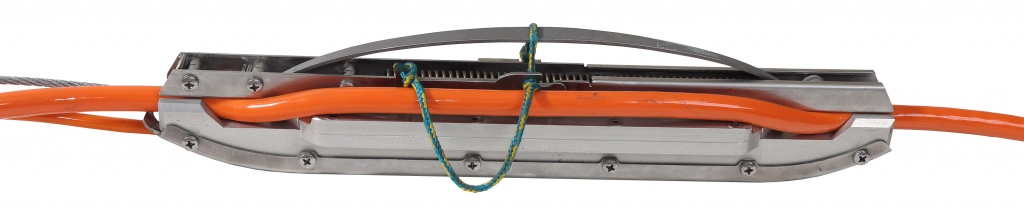

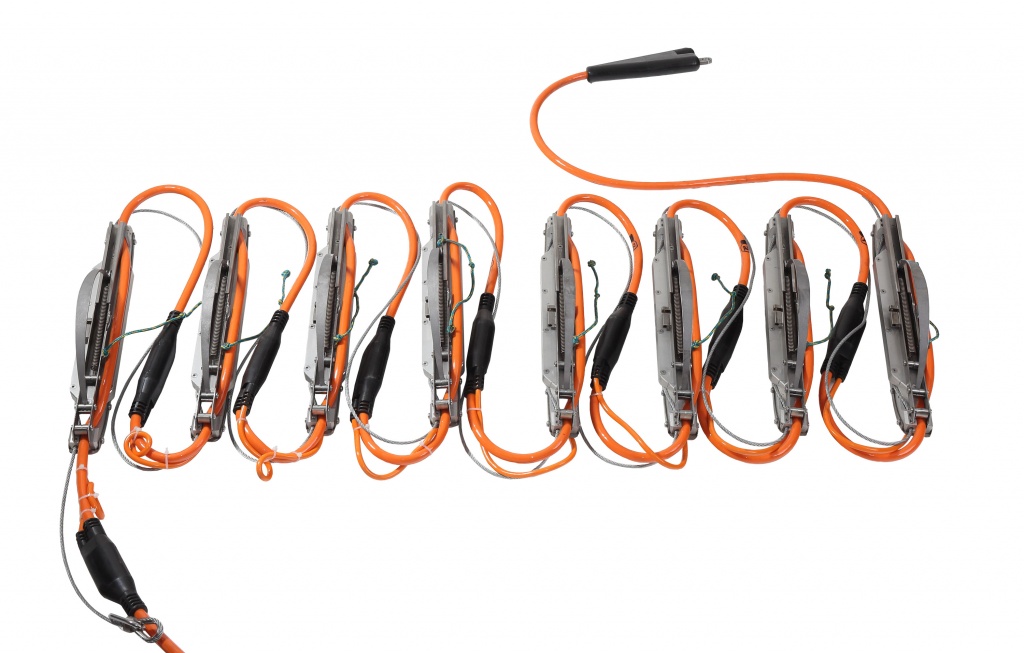

GStreamer está diseñado para perfiles sísmicos verticales (VSP) y pruebas sísmicas de barreno cruzado y tomografía (CST) en pozos con carcasa de PVC. El bloqueo de la herramienta es proporcionado por un sistema de resorte con disparo remoto controlado. Puede consistir en 4 u 8 geófonos 3C de perforación en un cable.

El uso de un sistema de resorte permitió suavizar la dependencia de la fuerza de sujeción del diámetro del pozo. La relación está entre 1:7 y 1:11 en relación con el peso de la herramienta, que se correlaciona con los parámetros de las sondas VSP "oil & gas" y garantiza la más alta calidad de datos.

GStreamer tiene dos geófonos para cada componente con una frecuencia natural de 12 Hz. Esta agrupación permitió aumentar la sensibilidad y al mismo tiempo mantener las dimensiones mínimas de la herramienta. El registro de datos es proporcionado por casi cualquier sismógrafo.

A petición del usuario, GStreamer puede equiparse con un conector para geófono de referencia en la superficie para controlar la sincronización fuente-sismógrafo y mejorar la precisión del cálculo de velocidades de intervalo.

GStreamer con fuentes de perforación de ondas de corte SHock o GeoSV están diseñados para pruebas sísmicas de barreno cruzado (ASTM D4428 / D4428M) o tomografía sísmica de barreno cruzado con registro de ondas P y S en pozos secos y llenos de agua. Puede leer sobre estas tecnologías aquí.

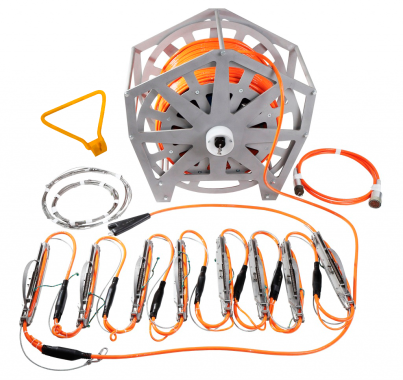

GStreamer se puede suministrar en un carrete o en un cabrestante ligero BGW, ambos con un anillo colector.

• Matriz de pozos 4C multinivel de 8 u 3 herramientas GStreamer
• Juego adicional de resortes
• Cable de acero en un carrete para activar el sistema de anclaje y asegurar

• Carrete para un GStreamer de 12 canales
• Carrete para un GStreamer de 24 canales
• Cabrestante de luz BGW
• Fuente de energía Jack con mando a distancia JackPad
• Fuentes de perforación de presión P (pulso) o ondas SH de corte (SHock) y ondas SV (GeoSV)
• Matriz de hidrófonos de pozo WellStreamer
• Sismógrafos de alta frecuencia Sigma 4+ o DAQlink 4
• Inclinómetro de pozo

También hemos desarrollado sistemas 3C multinivel GStreamer-E con anclaje electromecánico controlado individualmente, así como GStreamer-P más simple y económico con anclajes accionados neumáticamente.

Ejemplo de datos VSP (componente Z) adquiridos con GStreamer.

La distancia entre la posición de la fuente (mazo) y la cabeza del pozo es de 5 m. Separación de la posición del receptor de pozo – 1 m, rango de profundidad – de 5 a 124 m.

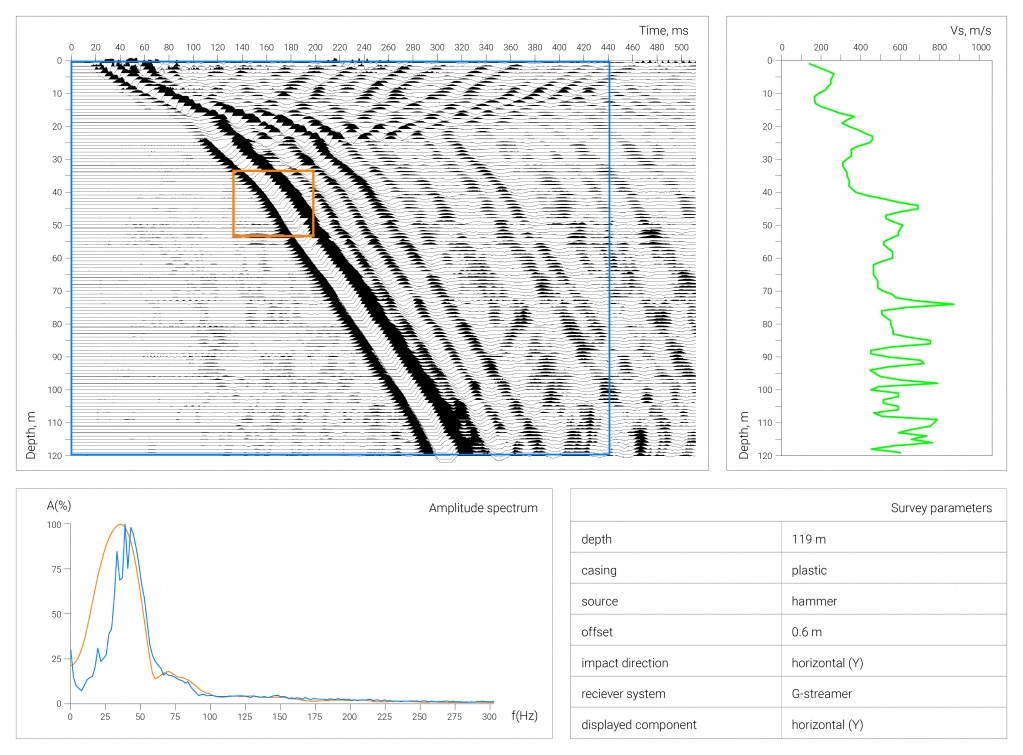

Ejemplo de datos VSP de ondas S adquiridos con GStreamer.

Componente horizontal después de la orientación y resta de disparos a la derecha y a la izquierda. La distancia entre la posición de la fuente (mazo) y la cabeza del pozo es de 0,6 m. Separación de la posición del receptor de pozos – 1 m, rango de profundidad – de 1 a 120 m.

Ejemplo de datos VSP de ondas S adquiridos con GStreamer.

Componente horizontal después de la orientación y resta de disparos a la derecha y a la izquierda. La distancia entre la posición de la fuente (mazo) y la cabeza del pozo es de 0,6 m. Separación de la posición del receptor de pozos – 1 m, rango de profundidad – de 1 a 120 m.
