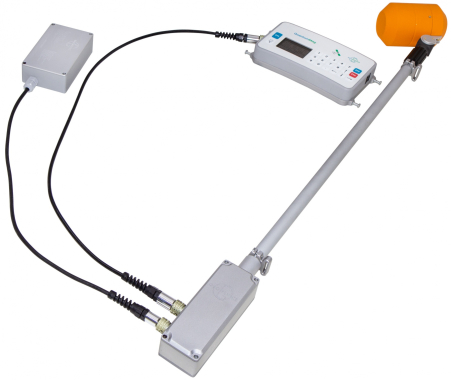

QuantumMag es una de las versiones más avanzadas y ligeras de magnetómetros de vapor de cesio de alta precisión del mercado. El sistema permite medir el campo magnético total de la Tierra con la mayor precisión y velocidad. El dispositivo se puede utilizar como un magnetómetro de mano rover o estación base autónoma. Los datos pueden almacenarse en la memoria incorporada o transferirse a un PC remoto en tiempo real. La implementación de algoritmos de muestreo sin ruido permite la realización de estudios magnetométricos en las áreas caracterizadas por un alto nivel de ruidos industriales. La determinación automática de coordenadas de las estaciones de medición, así como la sincronización de tiempo entre un magnetómetro rover y una estación base son proporcionadas por el receptor GLONASS / GPS incorporado.
QuantumMag se puede utilizar como detector de metales profundo y localizador de servicios públicos debido a su alta tasa de medición y presentación de datos gráficos a través de la pantalla de consola incorporada. Esto lo hace perfectamente adecuado para la detección de municiones sin explotar (UXO) y estudios geotécnicos.

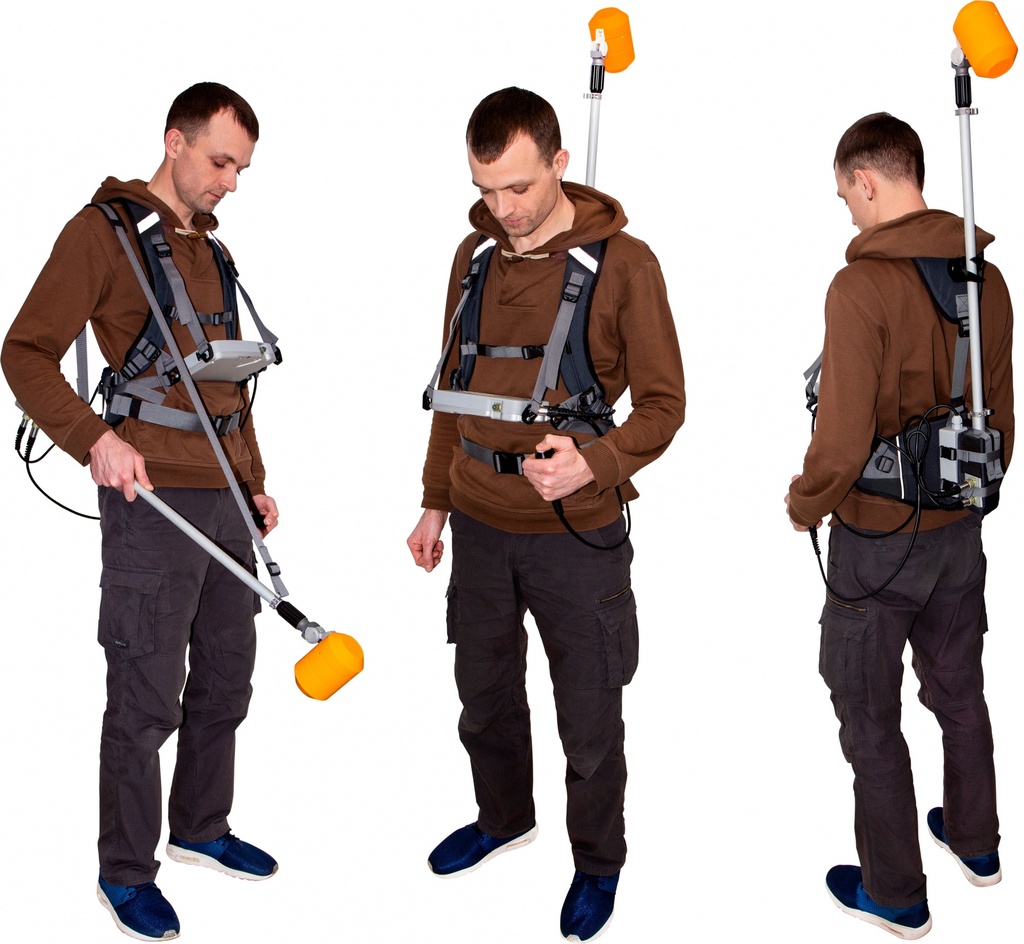

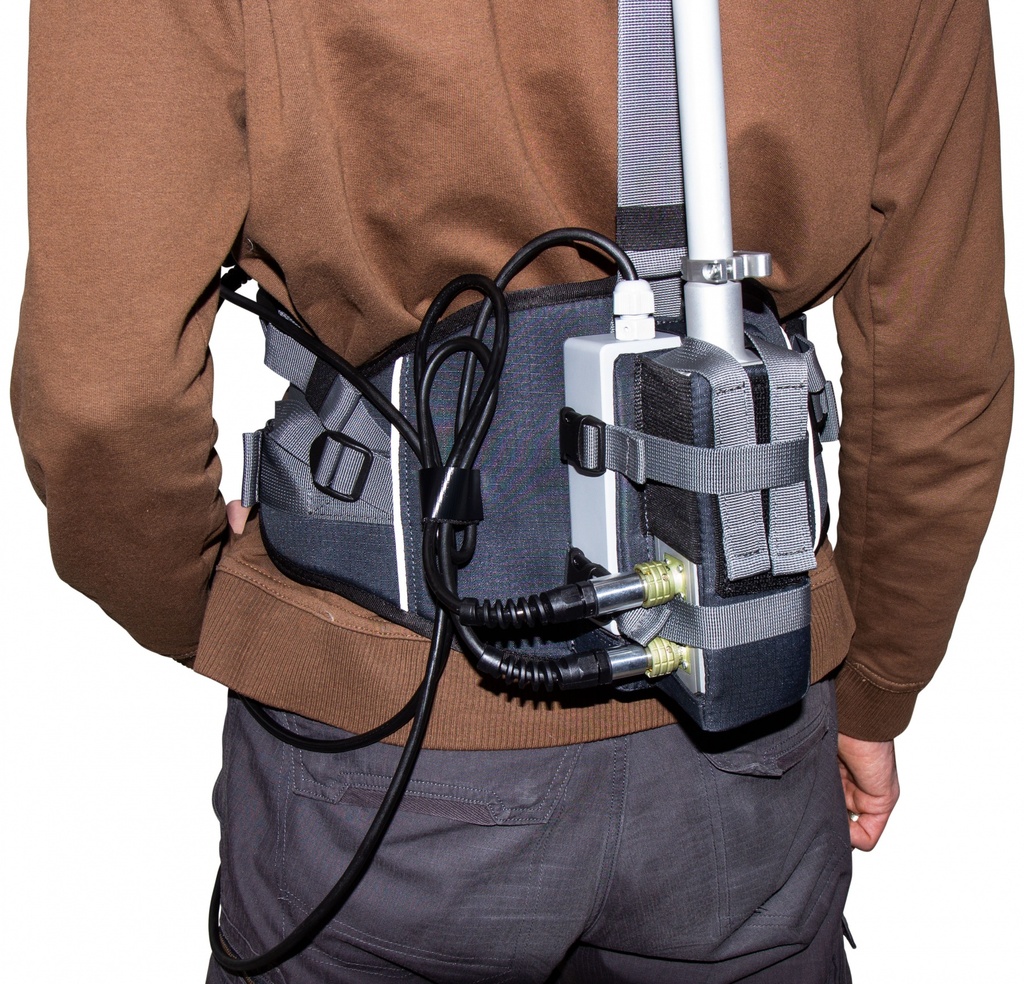

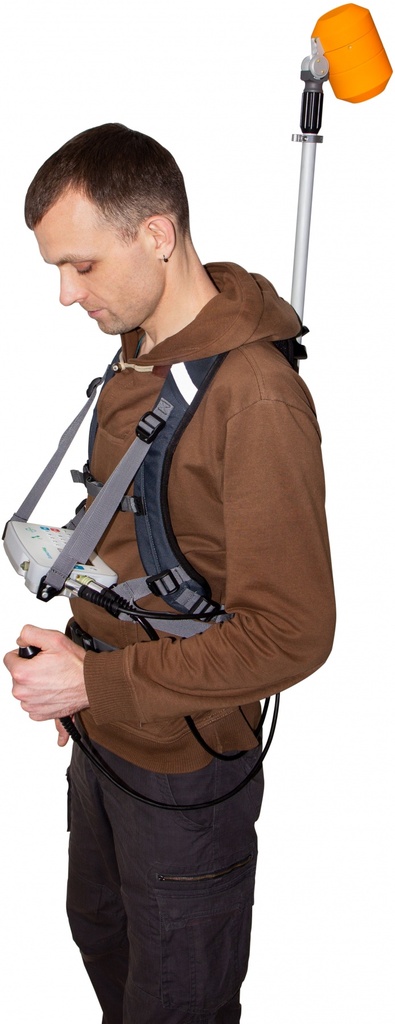

La unidad se puede fijar en el arnés de la mochila (estudios magnetométricos convencionales) o en el cinturón de hombro (por ejemplo, para UXO y detección de servicios públicos) dependiendo de la técnica de medición seleccionada.
QuantumMag está incluido en la lista oficial de sistemas de medición de la Federación Rusa (No. 77289-20). Cada magnetómetro tiene su propio certificado emitido por una organización autorizada basado en las pruebas en la medida de inducción magnética certificada.
Características distintivas de la nueva generación de magnetómetros QuantumMag:
Rango de funcionamiento ampliado de 15 000 a 110 000 nT
Transferencia de datos en tiempo real a un PC remoto
Nueva construcción robusta e impermeable de la consola y la carcasa del sensor
Además del cinturón de hombro, el sensor se puede instalar en el nuevo arnés ergonómico de mochila para un uso aún más cómodo
Nueva batería segura de iones de litio: amplía el rango de temperatura de funcionamiento (-40 ÷ +85 °C)
Sensor plegable portátil montado (disponible como opción): cómodo para viajes aéreos (se ajusta a los límites generales de mano)
Módulo GLONASS / GPS incorporado
Comunicación con PC a través de interfaz USB; la consola está alimentada por USB
Memoria incorporada adicional con el software para la descarga, procesamiento y visualización de datos
Nuevo contenedor resistente para envío / almacenamiento

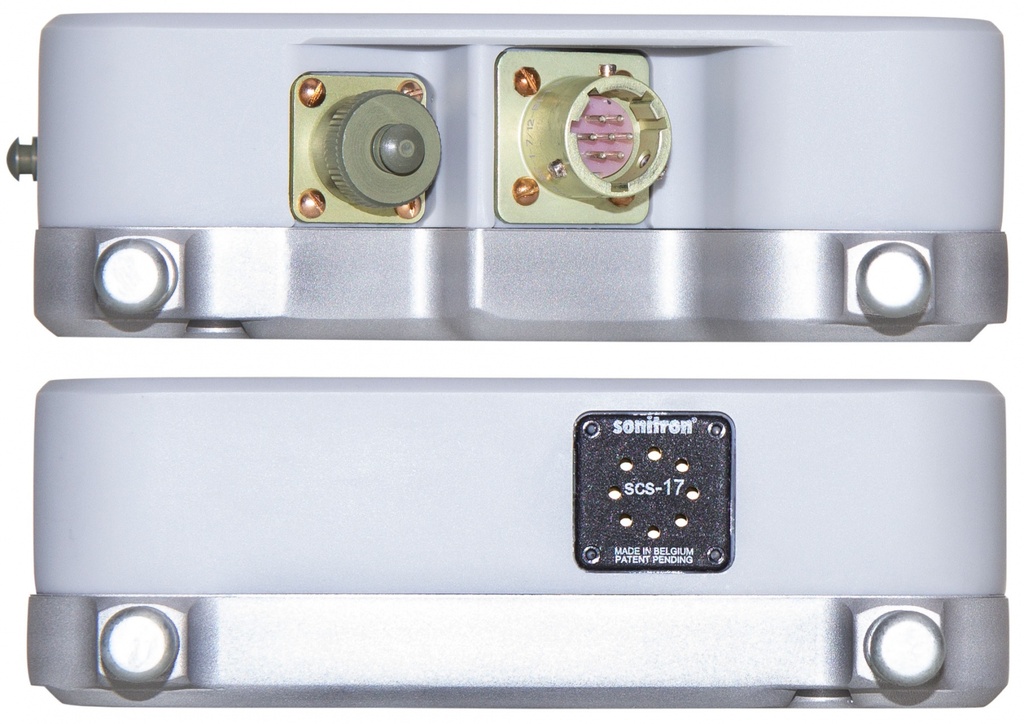

Cables de nuevo diseño con conectores reforzados
API SDK basada en MS Windows: diseñada para la transferencia de datos en tiempo real está disponible bajo petición
El magnetómetro proporciona:
Cambio automático de números de línea y estación, así como su cuadrícula de coordenadas
Mediciones precisas con una velocidad de 0,1 s
La estación base autónoma puede transferir los datos medidos a un PC remoto en el modo en tiempo real

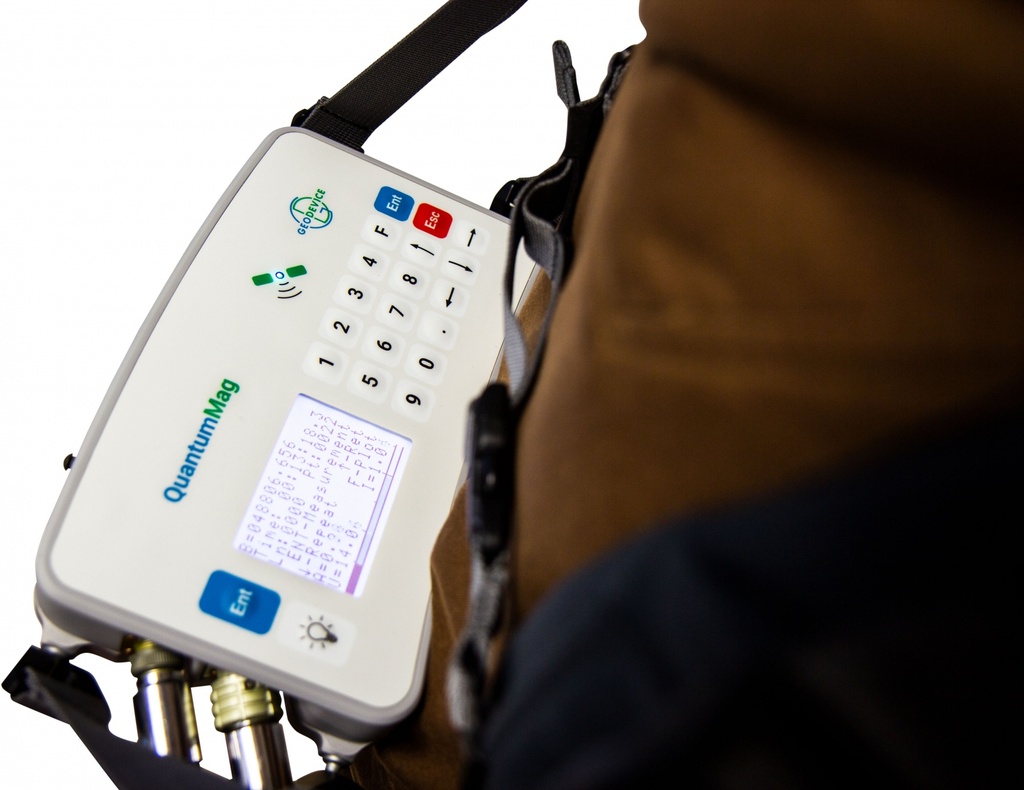

Presentación de datos gráficos y de texto a través de una pantalla incorporada
Modo de prueba con RMS y estimación de valor medio (sin almacenamiento de datos)
Exportación de datos a archivo de texto ASCII
Áreas de aplicación de QuantumMag:
Exploraciones mineras
Estudios arqueológicos
Detección de MUSE
Estudios ambientales y geotécnicos
Cartografía geológica
Petróleo y gas
Mediciones del observatorio magnético

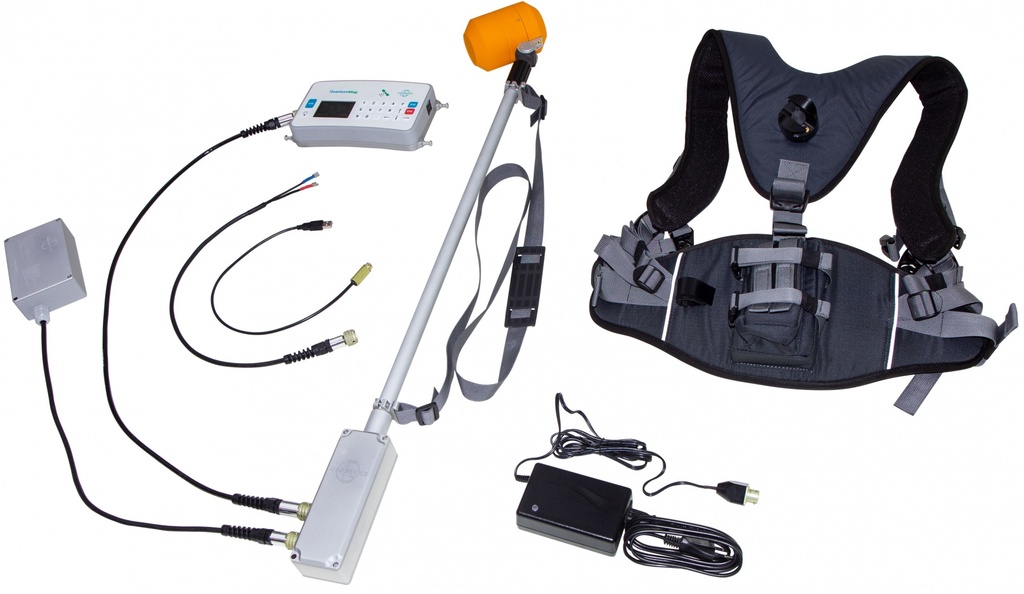

Contenido del paquete:
Magnetómetro QuantumMag

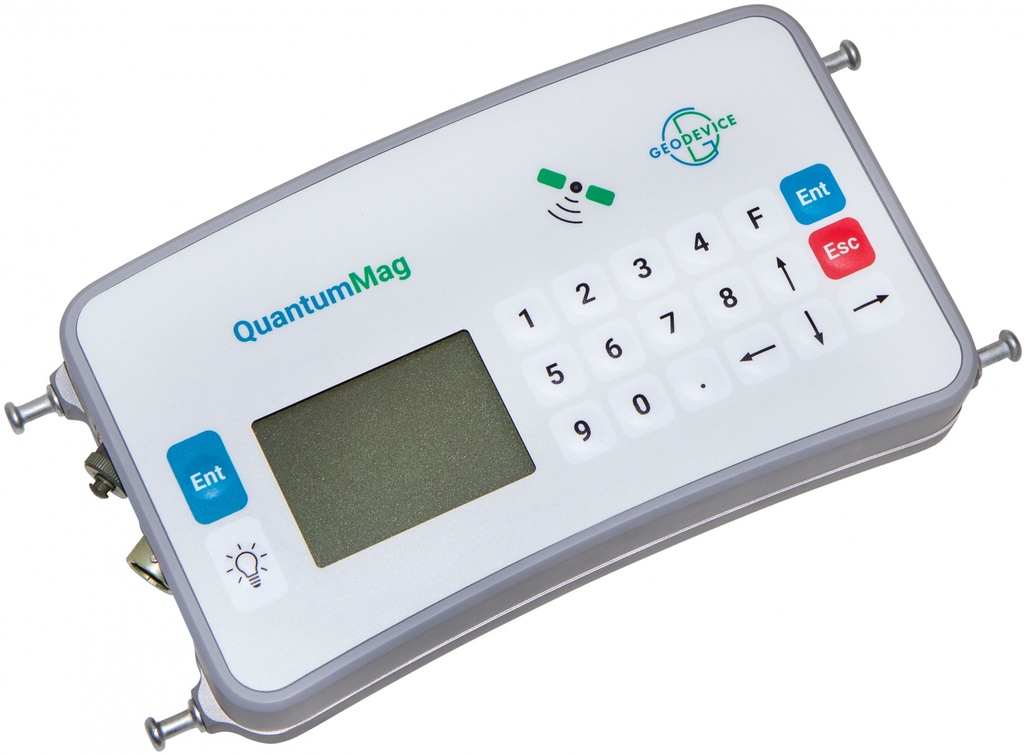

Consola
Cable de comunicación consola-magnetómetro
Módulo de arranque remoto
Cable USB
Batería de iones de litio con cable
Cargador
Cable de alimentación
Arnés de mochila
Cinturón de hombro
Carcasa resistente
Software de almacenamiento de datos
Certificado de calibración emitido por una organización autorizada
Manual de operación
El modelado hacia adelante de la magnetometría y la inversión de datos se pueden llevar a cabo con éxito con los paquetes avanzados de software ZondGM2d y ZondGM3d.
Especificaciones:
Características principales:
Muy rápido: hasta 10 lecturas por segundo
Eficaz en condiciones de alto ruido
Módulo GLONASS / GPS incorporado
El más ligero y portátil del mundo
Batería de iones de litio incluida
Se puede fijar con cinturón de hombro o arnés de mochila
Gama
15 000 ÷ 110 000 nT
Sensibilidad
0,002 nT/√Hz
Resolución
0,001 nT
Ángulo óptimo del sensor
45° entre el eje de la cabeza del sensor y el vector de campo
Orientación adecuada
± 30°
Error de encabezado
hasta 1,5 nT
Tolerancia de gradiente
hasta 20 000 nT/m
Frecuencia de muestreo máxima
10 Hz
Capacidad de memoria, mediciones
1 000 000 (en modo de estación magnética base), 250 000 (con referencia de coordenadas)
