Instrumento de generacion de imagenes de polarizacion inducida y resistividad electrica multielectrodo SibER - WP
La solución geoeléctrica multielectrodo SibER está destinada a combinar las funciones de transmisor, receptor multicanal y caja de interruptores en una sola funda protectora. El dispositivo está diseñado para tomografía de resistividad eléctrica (ERT) y sondeo eléctrico vertical (VES) en IP o método de resistividad. SibER también se puede utilizar para el registro eléctrico. Nuestra empresa fabrica sistemas de cables sellados reforzados para levantamientos eléctricos con cualquier separación de electrodos que sea perfectamente compatible con SibER.
SibER tiene las siguientes características que mejoran la calidad y el rendimiento de los datos:- visualización de señales generadas y medidas en tiempo real;
- salida automática de la evaluación de la calidad de los datos obtenidos basada en el análisis de las señales de entrada;
- plantillas de medición compuestas fácilmente editables para la recopilación de datos en un solo ciclo de trabajo y la posibilidad de un procesamiento posterior por separado;
- control de calidad selectivo o continuo de la puesta a tierra de los electrodos;
- posibilidad de desconectar electrodos no utilizados;
- consumo de energía ajustable;
- Detección automática de fallos de energía, circuitos abiertos y cortocircuitos.

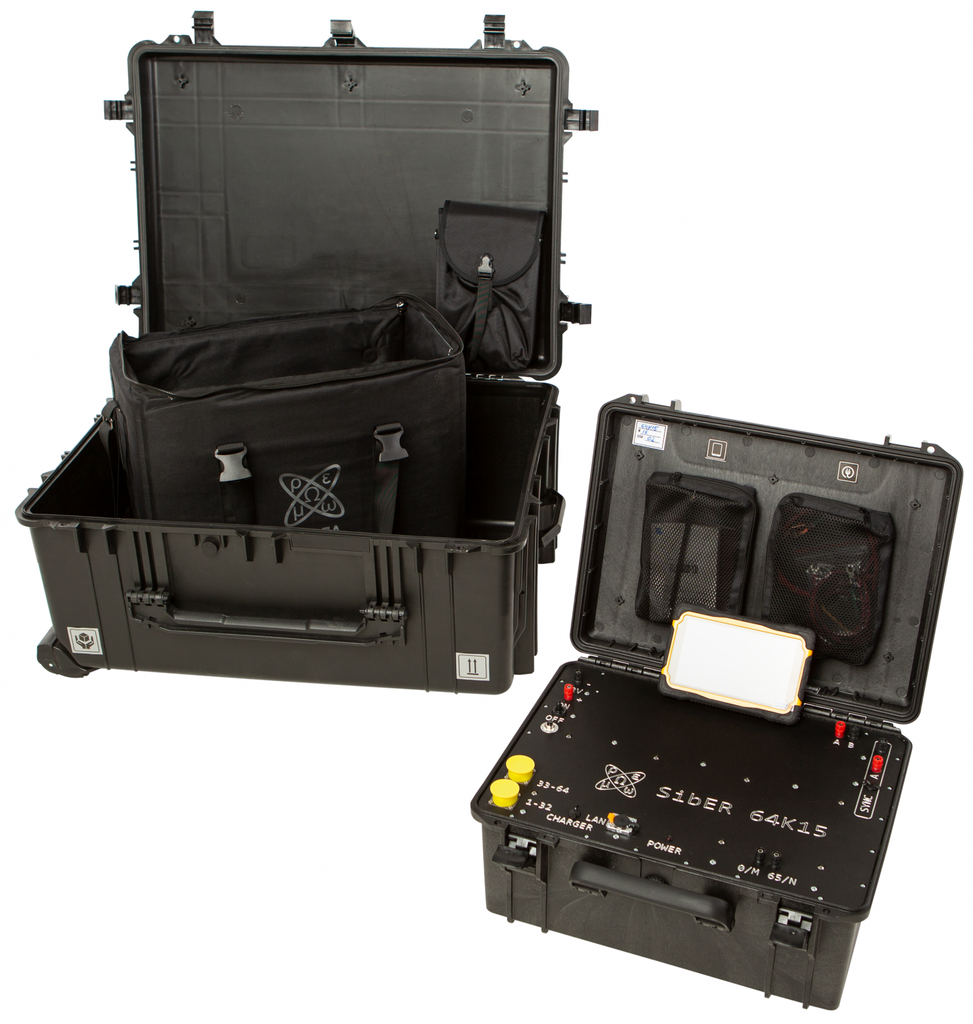

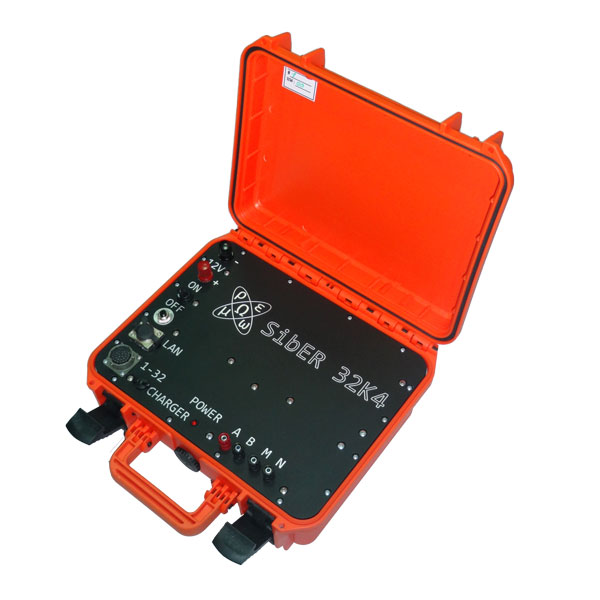

Tres versiones de SibER varían no solo en el número de electrodos (de 32 a 64), sino también en la potencia de salida de los transmisores: 120 o 220 W. SibER 64K15 también tiene la capacidad de conectar un transmisor externo de 1000 W.
El instrumento se puede controlar mediante PC, tableta o teléfono inteligente a través de una conexión Wi-Fi o Ethernet. El software de control de medición Xeris está diseñado para sistemas operativos Windows y Android. Además de las funciones de activación y control de medición, el programa permite el filtrado de datos y el almacenamiento de protocolos de medición creados por el usuario, incluida una combinación de varias matrices: Schlumberger, dipolo-dipolo, tres electrodos (adelante y atrás), dos electrodos y otros. El voltaje, la duración del pulso, el número de acumulaciones y otros ajustes se pueden variar durante las mediciones. Las mediciones interrumpidas se pueden reanudar. También es posible especificar las coordenadas exactas de los electrodos remotos, que deben considerarse en la etapa de procesamiento de datos.

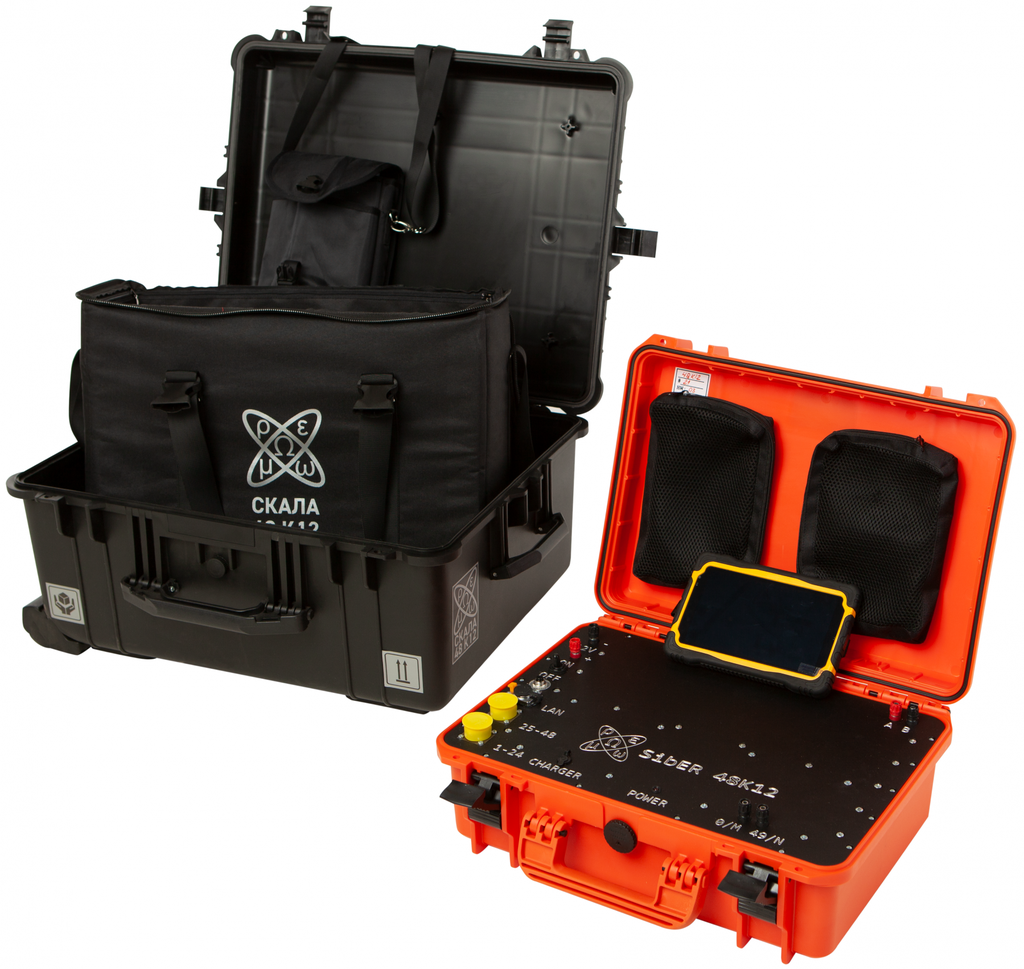

SibER 48K12 y 64K15 permiten perfilar continuamente con la transferencia del primer segmento del cable del electrodo de la disposición anterior al final del siguiente.
Los formatos de datos de salida son compatibles con programas de posprocesamiento populares, como: ZondRes2D o ZondRes3D.
Áreas de aplicación:
- Estudios de ingeniería
- Estudios medioambientales
- Estudios y seguimiento de riesgos geológicos
- Prospección eléctrica de pozos
Conjunto de entrega:
- Kit estándar:
- Instrumento de imagen SibER
- Cargador para batería interna
- Cable para conectar una fuente de alimentación externa de 12 V
- Panel de control externo basado en Android OS

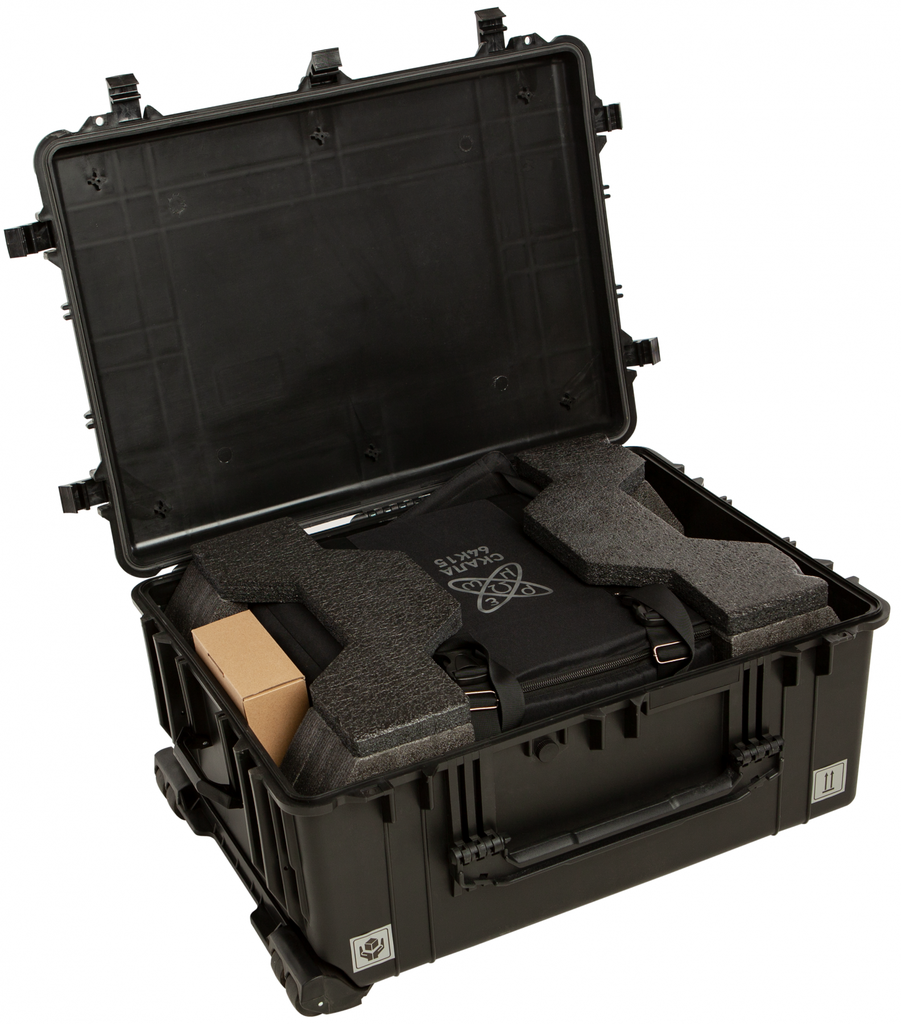

- Maletín de transporte de madera
- Set profesional:
- Instrumento de imagen SibER
- Cargador para batería interna
- Cable para fuente de alimentación externa de 12 V
- Panel de control externo basado en Android OS
- Maletín de transporte de madera
- Cable array (5 m distance between electrodes / 2 end connectors) (for SibeR 48K12 and SibeR 64K15 – 2 pc.)
- Titanium electrode-pins 0.3 m (35 / 50 / 66 pcs.)
- Cable-electrode connectors (35 / 50 / 66 pcs)
- Quiver bags for electrodes (2 pcs)
- Cable reel RT-1S
- Logging cable (1 km)
- Transportation bag (2 pc.)
Especificaciones
Descargar:
Características principales:
- Circuitos de retroalimentación del transmisor mejorados
- Reducción del tiempo de medición
- Conectores robustos para el tablero de distribución
- Rendimiento mejorado del transmisor
- Control remoto a través de Wi-Fi
