El registrador SGD-EEM MEDUSA está diseñado para medir valores del potencial eléctrico MN y la corriente AB para señales que varían lentamente, así como para medir las características de amplitud y fase de los componentes armónicos de la señal periódica.
El sistema geoeléctrico que consta del registrador SGD-EEM MEDUSA y el transmisor SGD-EGC SKAT IV y la caja de interruptores CommDD2 permite realizar estudios de imágenes DC e IP (ERT) en modo automático.
Los registradores MEDUSA y MEDUSA-II están destinados a estudios geofísicos con la variedad de técnicas tales como:
Métodos de corriente continua – DC
Tomografía de resistividad eléctrica – ERT
Polarización inducida – IP (tanto en el dominio del tiempo como de la frecuencia)
Sondeo de frecuencia – FS
Potenciales propios – SP
Modos de funcionamiento de la grabadora:
Modo de prueba: control de los canales de entrada
Medición de la resistencia a tierra
Medición de corriente en línea AB
Compensación de compensación cero de la señal de entrada
Mediciones y almacenamiento de los datos de la encuesta en la memoria incorporada
La grabadora está equipada con un generador de reloj incorporado preciso que proporciona la sincronización con un transmisor.
El grabador de dos canales MEDUSA – B2 (versión avanzada de MEDUSA) tiene dos canales MN; generador de prueba incorporado, batería incorporada; conectores RS422+1PPS para receptores GPS / GLONASS externos; Tomas de conexión RS485 y RS232.

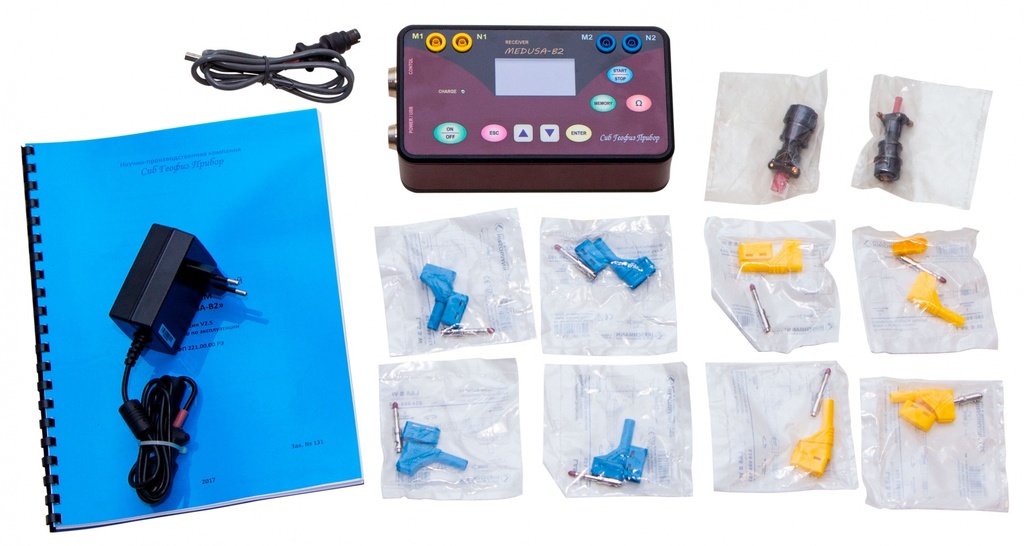

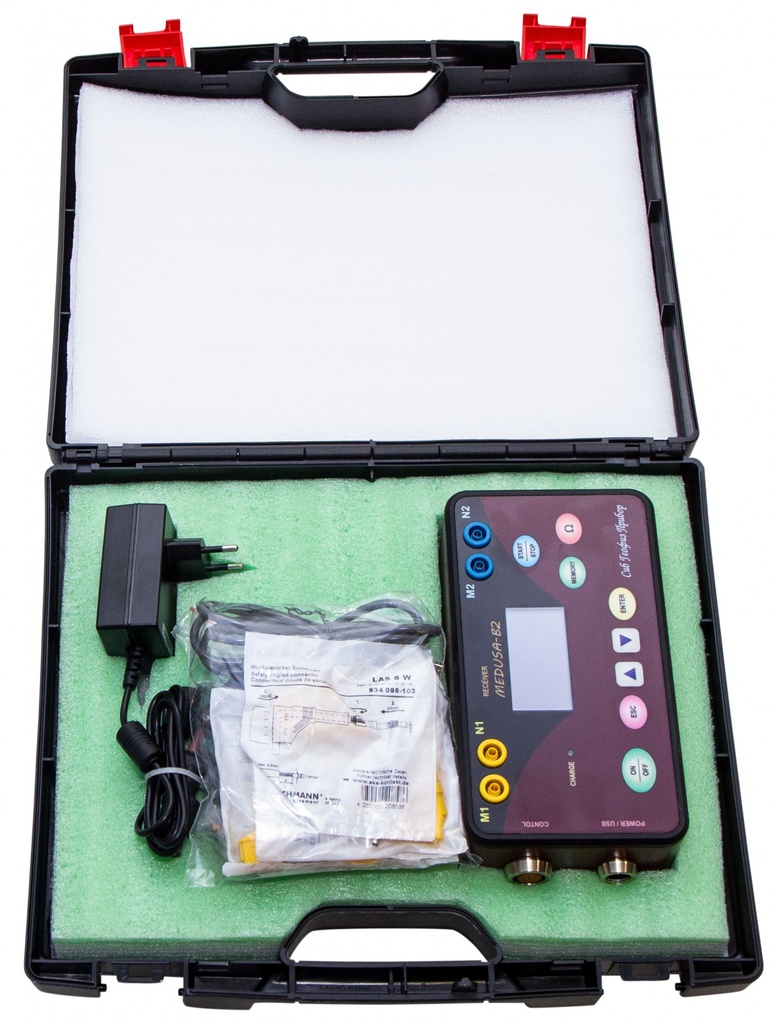

Conjunto de entrega:
Grabadora SGD-EEM MEDUSA
Cable de alimentación 220V (1,2 m)
Conector de alta tensión para líneas MN y АВ (8 ud.)
Cable USB (1,2 m)
Conector de la caja de distribución
Conector transmisor
Arnés de mochila
Batería 12 V, 8.5 А•h (2 ud.)
Cargador de batería y fuente de alimentación 220V/50 Hz a 12V/2A.
