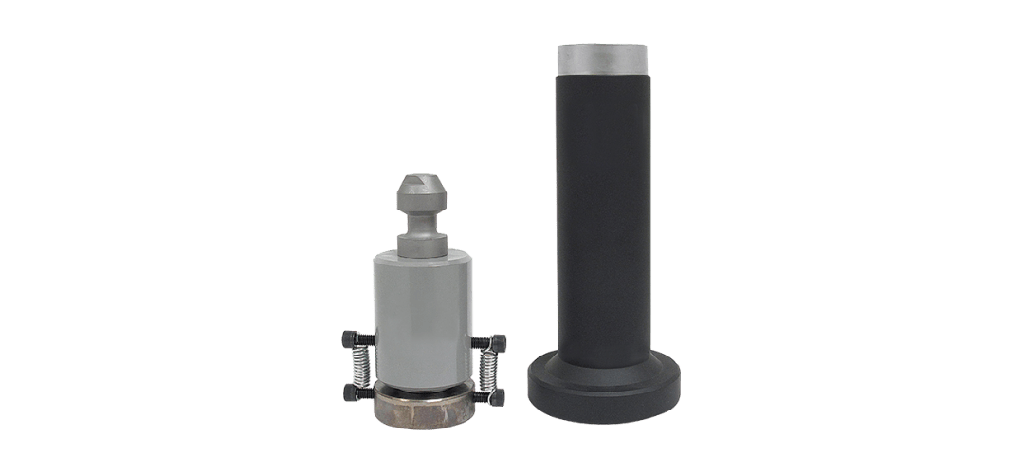

Se utiliza para probar cubos de 2 "(50 mm) y cilindros de 3" (76 mm) de diámetro y núcleos en compresión. El juego de prueba de cubos consta de un conjunto de placa superior con asiento esférico de 3.125 "(80 mm) de diámetro y un pedestal inferior con una superficie de bloque de cojinetes de 2.83" (72 mm) de diámetro utilizada para colocar la muestra del cubo a la altura correcta para la prueba.
Los bloques de cojinetes de la placa superior están endurecidos a 60 HRC y planos a .0005 "(.01 mm) y chapados en duro para resistencia a la corrosión.
El bloque de cojinete superior se mantiene cerca en su asiento esférico, pero puede inclinarse en cualquier dirección y asentarse de forma segura bajo carga. Los bloques de cojinetes son extraíbles y reemplazables. La placa se instala fácilmente en la cruceta superior del bastidor de carga y se sujeta con seguridad en su lugar mediante el vástago de sujeción, el perno hexagonal o el sistema de vástago de arrastre.
Se requieren espaciadores para probar cilindros o núcleos de 3 "de diámetro. El pedestal de cubo no se usa cuando se prueban cilindros o núcleos.
- HCM-0112SA: Juego de prueba de cubo de 2 ", máquinas de la serie HCM-0030
- HCM-0112A: Juego de prueba de cubo de 2 ", máquinas de la serie HCM-2500
- HCM-0114A: Juego de prueba de cubo de 2 ", máquinas de la serie HCM-3000
- HCM-0115A: Juego de prueba de cubos de 2 ", máquinas de la serie HCM-4000 y HCM-5000
Los juegos de prueba de cubo de 2 "(50 mm) admiten las siguientes normas: ASTM C109, ASTM C1604, ASTM C39, AASHTO T22, AASHTO T106
ASTM C109
ASTM C1604
ASTM C39
AASHTO T22
AASHTO T106
