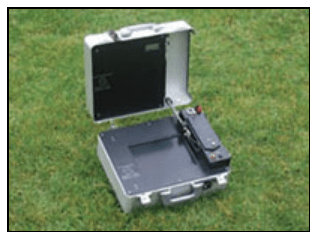

G-TEM
La integración de una computadora Panasonic Toughbook como controlador del sistema ha brindado la oportunidad de introducir varias características operativas nuevas, que incluyen:
Posiciones de entrada del receptor programables por el usuario.
Registros únicos, múltiples o continuos durante cada ciclo de medición; la grabación continua facilita la recopilación de datos móviles.
Integración estándar e inteligente (apilamiento) para adquisición de datos de bajo ruido.
Múltiples formatos de presentación de datos, incluyendo pseudo-sección de perfil y color.
Software de inversión de datos opcional que proporciona capacidades de modelado directo e inverso en el campo.
Función de transformación rápida de Fourier (FFT) que permite la caracterización del ruido de datos.
320 GB de almacenamiento de datos en el disco duro interno; conectividad de memoria para redundancia de datos.
Compatibilidad con GPS, compatible con el diseño de bucle del transmisor asistido por GPS y la visualización gráfica de la disposición del bucle y la posición del receptor; antena GPS integrada opcional.
Diseño modular que permite que las secciones de receptor / transmisor funcionen como una sola consola o como dos componentes individuales para adaptarse a los requisitos de diseño..
Especificaciones:Pantalla
Pantalla Táctil A Color De 10 "Lcd.
Cantidades
Tasa De Decaimiento Del Campo Magnético, En Nv / M².
Canales
1 Canal.
Puertas Time
20 Puertas Que Cubren 2 Décadas De Tiempo.
30 Puertas Que Cubren 3 Décadas De Tiempo.
O Programable Por El Usuario.
Frecuencia (Base)
0.3, 0.75, 3, 7.5, 30, 75, 285 Hz O 0.25, 0.625, 2.5, 6.25, 25, 62.5, 237.5 Hz.
Gama Dinámica
16 Bits Mínimo.
Tiempo De Integración
0.5, 1, 2, 4, 8, 15, 30, 60 O 120 S.
Almacenamiento De Datos
Disco Duro Interno De 320 Gb; Tarjeta De Memoria Compatible.
Sincronización
Cable De Referencia.
Salida De Datos
Puertos Serie Rs-232, Usb Y Rj45.
Sección Del Transmisor De Forma De Onda
Corriente Rectangular Bipolar Con Ciclo De Trabajo Del 50%.
Frecuencia Base
30, 75 O 285 Hz (Frecuencia De Línea De Alimentación De 60 Hz).
25, 62.5 O 237.5 Hz (Frecuencia De Línea De Alimentación De 50 Hz).
Tiempo De Apagado
2,5 Μs A 3 A En Un Bucle De 40 X 40 M; Más Rápido En Un Bucle Más Pequeño.
Transmisor Loop
1 X 1 A 100 X 100 M Loop De Una Vuelta, O 5 X 5 M Loop De 8 Vueltas.
Tensión De Salida
0 A 9 V, Continuamente Ajustable, Con Batería Interna De 15 V.
Corriente De Salida
3.5 A Con Batería Interna De 15 V.
GeneralFuente De Alimentación
Rx / Tx: Batería De Iones De Litio Interna De 15 V Recargable.
Tx: Opcionalmente, Hasta Cuatro Baterías Externas De 12 V.
Duración De La Batería
8 H De Funcionamiento Continuo A 2 A De Salida.
Temperatura De Funcionamiento
-20 ° C A + 50 ° C.
Dimensiones
Rx: 10 X 32 X 40 Cm.
Tx: 8 X 32 X 40 Cm.
PesoRx: 8 Kg; Tx: 5 Kg.
Con el objetivo de reducir costos mientras se mantienen las características de desempeño central de los sistemas PROTEM más avanzados y se agregan varias características nuevas para mejorar el rendimiento, el nuevo sistema G-TEM representa una instrumentación electromagnética de dominio de tiempo excepcional (TDEM) tanto académica como comercial, aplicaciones por igual.
Diseñados como un sistema completo para la exploración de la superficie geológica cercana, los componentes modulares G-TEM también son compatibles con todos los componentes del sistema PROTEM, solo en modo de referencia de cable, lo que permite exploración a mayores profundidades y una gama más amplia de aplicaciones.
