- Inspección visual del interior de hormigón.
- Determinación de la resistencia a la compresión in situ u otras propiedades mecánicas.
- Verificación de fallas identificadas mediante métodos de END como el sistema de impulso-respuesta s’MASH; el sistema de impacto-eco DOCter; y los sistemas pulso-eco MIRA y EyeCon
- Preparación de un núcleo parcialmente perforado para realizar una prueba de extracción con BOND-TEST siguiendo BS 1881:207 o ASTM C1583
- Otras pruebas de laboratorio, como penetración rápida de cloruro usando el sistema PROOVE'it, conductividad/resistividad en masa usando Merlin, parámetros de vacíos de aire usando el sistema RapidAir o para análisis petrográficos.
Especificaciones tecnicas
Propósito
CORECASE es un extractor de muestras portátil de peso ligero para obtener rápidamente núcleos perforados que sean precisos de diámetro, tienen lados rectos, y son perpendiculares a la superficie. Además de determinar la resistencia a la compresión en el lugar, los núcleos perorados también se pueden usar para los siguientes fines :
• Verificación de los defectos identificados por métodos de END (NDT) como el s’MASH sistema de impulso-respuesta; el DOcter sistema impacto-eco ; y los sistemas de impulso-eco MIRAy EyeCon.
• Preparación de un núcleo parcialmente perforado para realizar un ensayo pull-off con BOND-TESTde acuerdo con BS 1881: 207 o ASTM C1583
• Otras pruebas de laboratorio tales como: cloruro de penetración rápida usando el sistema PROOVE’it , conductividad mayor usando MERLIN, Parámetros con aire vacío utilizando el sistema RapidAir, o para su análisis petrográfico.
Principio

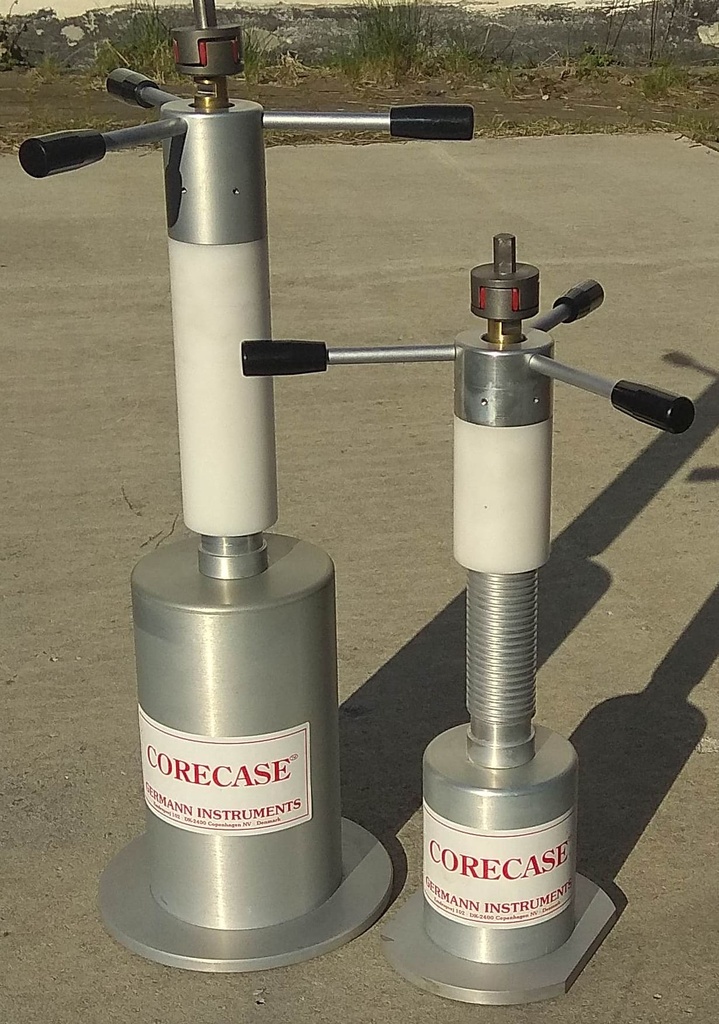

Un barril de extracción de muestras de pared delgada con una broca de diamante de alto rendimiento está unido a un equipo de perforación refrigerado por agua con un peso entre 1,8 kg y 3,5 kg. El equipo de perforación empuja el cañón de instrucción adelante concéntricamente evitando de este modo las fuerzas de flexión durante la perforación. Un acoplamiento de plástico especial se utiliza entre el taladro eléctrico y el cilindro de extracción de muestras para reducir la vibración de la broca, asegurando una larga vida para el bit de diamante y una superficie de núcleo suave. El equipo de perforación se mantiene de forma segura perpendicular a la superficie por abrazaderas ajustables anclados a la superficie o por una placa de succión. El resultado final es un núcleo perforado rápidamente que tiene una superficie lisa, el diámetro exacto, y perforado perpendicular a la superficie. Hay dos versiones disponibles: CORECASE CS-75 para un diámetro de núcleo de 75 mm y CORECASE CEL-100 para un diámetro de núcleo de 100 mm.
Ejemplos de aplicaciones
Extracción de muestras con el CS-75 plataforma sujeta a la superficie
CS-75 extracción de muestras plataforma unida a la placa de succión antes de realizar BOND-TEST
Extracción de muestras con el CS-75 plataforma para la inspección de grietas después de la extracción de cloruro
Extracción de muestras con la plataforma CEL-100 para obtener espécimen para el ensayo con PROOVE’it para la permeabilidad de cloruro
Números de pedido
CORECASECS-75 (75-mm núcleo)
Objeto opcional
CORECASE CEL-100 (núcleo de 100 mm)
Objeto opcional
Las varillas de extensión, de 100 mm de largo, para perforar a más de 110 mm ( CS-75 ) o más de 210 mm ( CEL-100 ) están disponibles bajo pedido, pedido n.º CC-190.
Brocas adicionales
Para CORECASE CS-75
Para CORECASE CEL-100
Es un extractor de muestras portátil de peso ligero para obtener rápidamente núcleos perforados que sean precisos de diámetro, tienen lados rectos, y son perpendiculares a la superficie. Además de determinar la resistencia a la compresión en el lugar

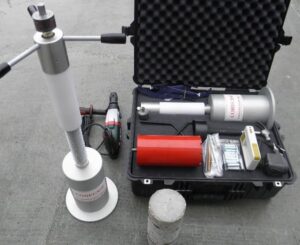

Componentes y accesorios

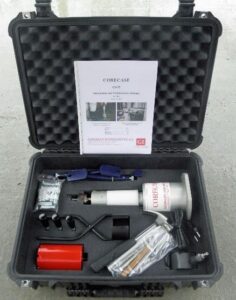

CORECASE Kit CS-75 (núcleo de 75 mm)
Incluye:
Artículo | Orden # |
|
Equipo de extracción de muestras con acoplamiento | CC-10 |
|
Mangos para perforadora, 3 piezas | CC-20 | |
Broca perforadora, 75 mm x 110 mm | CCB-75/110 | |
Bomba de agua con 2 mangueras. | CC-30 | |
Alicates de sujeción, ajustables, 2 | CC-40 | |
Juego de herramientas de anclaje, 8 mm. | CC-50 | |
Anclajes de expansión de 8 mm, 20 | CC-60 | |
Cincel | CC-70 | |
Martillo | CC-80 | |
Elevador de núcleos, 75 mm de diámetro | CC-90 | |
Llave, 14 mm | CC-100 | |
Cinta métrica | CC-110 | |
Juego de rodamientos de repuesto para perforadora. | CC-120 | |
Localizador de refuerzos | CC-130 | |
Manual | CC-140 | |
Caso adjunto | CC-150 |
Artículos opcionales:
Artículo | Orden # |
|

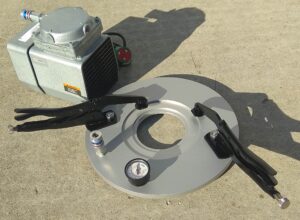

Placa de succión | CC-160 |  |
bomba de vacío | CC-170 | |
Taladro eléctrico de 1150 W. | CC-180 | |
Varillas de extensión, de 100 mm de largo, para perforar a una profundidad superior a 110 mm | CC-190 |
CORECASE Kit CEL-100 (núcleo de 100 mm)
Incluye:
Artículo | Orden # |  |
Equipo de extracción de muestras con acoplamiento | CC-15 | |
Mangos para perforadora, 3 piezas | CC-20 | |
Broca perforadora, 100 mm x 210 mm | CCB-100/210 | |
Bomba de agua con 2 mangueras. | CC-30 | |
Alicates de sujeción, ajustables, 2 | CC-40 | |
Juego de herramientas de anclaje, 12 mm. | CC-55 | |
Anclajes de expansión de 12 mm, 20 | CC-65 | |
Cincel | CC-75 | |
Martillo | CC-80 | |
Elevador de núcleos, 100 mm de diámetro | CC-95 | |
Llave, 14 mm | CC-100 | |
Cinta métrica | CC-110 | |
Juego de rodamientos de repuesto para perforadora. | CC-120 | |
Localizador de refuerzos | CC-130 | |
Manual | CC-145 | |
Caso adjunto | CC-155 |
Artículos opcionales:
Artículo | Orden # |
|
Taladro eléctrico de 1150 W. | CC-180 | |
Varillas de extensión, de 100 mm de largo, para perforar a una profundidad superior a 210 mm | CC-190 |
Se debe pedir por separado
Para CORECASE CS-75 |
| Para CORECASE CEL-100 | ||
Diámetro del núcleo × longitud | Broca de extracción # |
| Diámetro del núcleo × longitud | Broca de extracción # |
25 mm × 110 mm | CCB-25/110 |
| 25 mm × 210 mm | CCB-25/210 |
35mm × 110mm | CCB-35/110 |
| 35mm × 210mm | CCB-35/210 |
50 mm × 110 mm | CCB-50/110 |
| 50 mm × 210 mm | CCB-50/210 |
75 mm × 110 mm | CCB-75/110 |
| 75 mm × 210 mm | CCB-75/210 |
|
|
| 100 mm × 210 mm | CCB-100/210 |
