[vc_row type="in_container" full_screen_row_position="middle" column_margin="default" scene_position="center" text_color="dark" text_align="left" overlay_strength="0.3" shape_divider_position="bottom" bg_image_animation="none"][vc_column column_padding="no-extra-padding" column_padding_position="all" background_color_opacity="1" background_hover_color_opacity="1" column_link_target="_self" column_shadow="none" column_border_radius="none" width="1/1" tablet_width_inherit="default" tablet_text_alignment="default" phone_text_alignment="default" overlay_strength="0.3" column_border_width="none" column_border_style="solid" bg_image_animation="none"][vc_column_text]Un nuevo estándar en medición portátil
El primer osciloscopio de alto voltaje USB diferencial de 100 MS / s basado en PC del mundo.
Especificaciones clave
- Rango de entrada diferencial de alto voltaje a 800 V
- Resolución de 10 bits, precisión vertical de 0.3% DC, 0.2% típico
- Muestreo de hasta 100 MS / s, ancho de banda de 50 MHz
- Hasta 10 MS/s, transmisión continua de 10 bits
- Hasta 1 memoria de MSamples

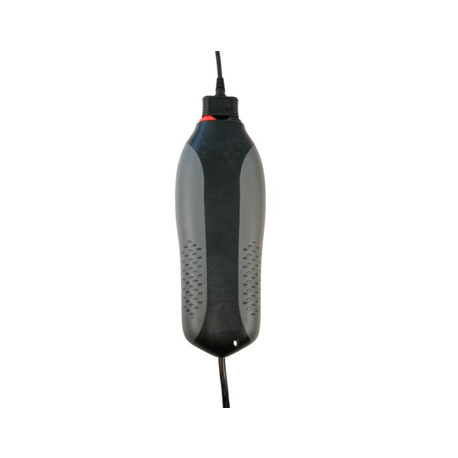

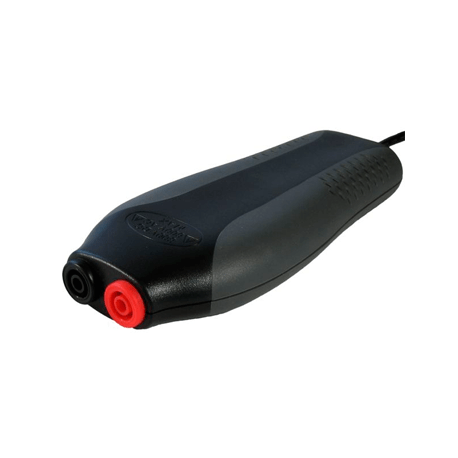

[/vc_column_text][tabbed_section style="default" alignment="left" spacing="default" tab_color="Accent-Color"][tab icon_family="none" title="Hardware" id="1586228882624-9" tab_id="1586228882627-1"][vc_column_text]El Handyprobe HP3 combina un muestreo rápido de hasta 100 MS / s con un rango de entrada de alto voltaje de 800 V y una entrada diferencial en una caja pequeña y luminosa. Alimentado solo por USB, este versátil telescopio USB de alto voltaje permite medir de manera segura altos voltajes en cualquier parte del campo.
¿Desea utilizar el Handyprobe HP3 (de forma remota) a través de una conexión de red? Transforme el Handyprobe HP3 en un osciloscopio de red utilizando un Servidor para compartir instrumentos con TPISS instalado.
[/vc_column_text][vc_column_text]Entrada diferencial
El Handyprobe HP3 está equipado con una entrada diferencial de alto voltaje, y con un rango de entrada máximo de 800 V CC (566 V RMS). Debido a la entrada diferencial, no es posible crear un cortocircuito a tierra a través del osciloscopio usb. El rango de entrada de alto voltaje permite usar el Handyprobe HP3 sin atenuadores adicionales.[/vc_column_text][vc_column_text]
Transmisión rápida
La avanzada tecnología del controlador permite medir un flujo continuo de datos desde el osciloscopio de alto voltaje Handyprobe HP3 a la computadora, a una velocidad máxima de 10 M muestras / s. El tiempo de medición máximo solo está limitado por el espacio disponible en el disco duro. La alta frecuencia de muestreo permite capturar eventos cortos con alta precisión. También es posible monitorear, por ejemplo, la potencia de línea con el osciloscopio de alto voltaje Handyprobe HP3 durante mucho tiempo y luego ver y analizar minuciosamente cada ciclo de la señal.
[/vc_column_text][vc_column_text]Cable de medición de bajo ruido
La entrada del osciloscopio de alto voltaje Handyprobe HP3 es diferencial, lo que significa que ambos lados de la entrada tienen una alta impedancia. No hay conexión a tierra como en los osciloscopios convencionales que se usan con cables coaxiales y sondas de osciloscopio estándar.

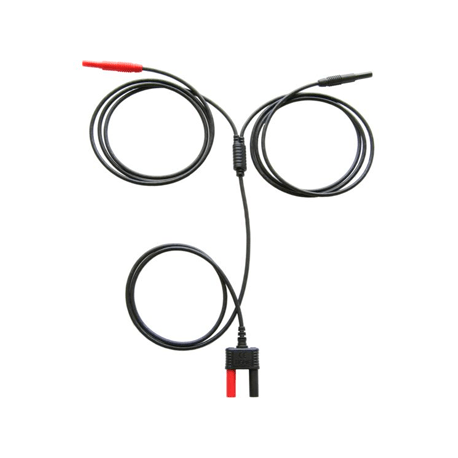

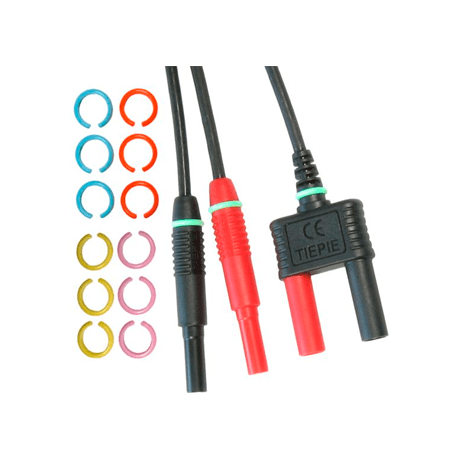

El cable de medición de bajo ruido especial TP-C812A está desarrollado para el osciloscopio de alto voltaje Handyprobe HP3. Es muy insensible a las señales interferentes externas. Los dos extremos se pueden colocar a una distancia de hasta dos metros, mientras se detecta muy poca interferencia. Con un osciloscopio convencional con sondas de osciloscopio estándar, esto no es posible. La distancia máxima entre el lado positivo y el suelo de una sonda de osciloscopio estándar generalmente se limita a aproximadamente 20 cm. El cable de medida TP-C812A para el Handyprobe HP3 no tiene esta limitación. Medir entre dos puntos distantes ya no es un problema. El cable de medición TP-C812A utiliza un aislamiento de silicona resistente al calor y enchufes de banana envueltos.
[/vc_column_text][/tab][tab icon_family="none" title="Software" id="1586228883167-1" tab_id="1586228883169-0"][vc_column_text]Software versátil de osciloscopio multicanal
El Handyprobe HP3 se entrega con el versátil software de osciloscopio multicanal, que transforma el Handyprobe HP3 en un osciloscopio, analizador de espectro, registrador de datos, multímetro y analizador de protocolos.
Algunas de las potentes funciones del software de osciloscopio multicanal se indican a continuación.
[/vc_column_text][vc_column_text]Barras de herramientas amigables con pantalla táctil
Una barra de herramientas de osciloscopio y barras de herramientas de canal están disponibles para cada Handyscope detectado. Las prácticas barras de herramientas proporcionan botones claros para todas las configuraciones del osciloscopio y sus canales. Muestran la configuración actual del osciloscopio y permiten cambiar todas las configuraciones. Los botones grandes son muy adecuados para la operación con pantalla táctil.
Las barras de herramientas son totalmente configurables a través de la configuración del programa. Puede establecer el tamaño del botón, agregar o quitar botones y cambiar el orden de los botones.
[/vc_column_text][vc_column_text]Pantallas de señal flexible
El alcance del software del osciloscopio multicanal, el analizador de espectro y el registrador de datos ofrecen una forma flexible de mostrar todos los aspectos de las señales medidas. Pueden tener uno o más gráficos, cada uno mostrando una o más señales, donde cada gráfico puede mostrar diferentes partes de una señal. Los gráficos pueden mostrar la (s) señal (es) de su Handyscope en modo Yt, en modo XY o como espectro de frecuencia, con o sin interpolación. Los colores de todos los elementos en un gráfico se pueden establecer en cualquier valor requerido. Las dimensiones del gráfico se pueden ajustar a cualquier tamaño requerido, los gráficos se pueden ubicar en una sola ventana o en ventanas separadas, que se pueden ubicar en cualquier parte del escritorio.[/vc_column_text][vc_column_text]Muchas mediciones automáticas

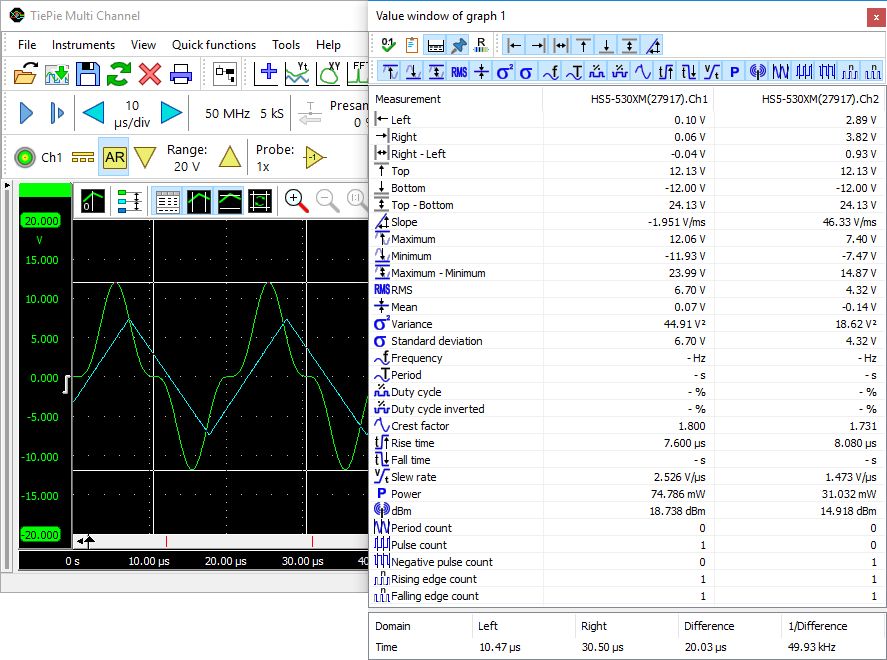

El software de osciloscopio multicanal presenta muchas mediciones automáticas, que pueden realizarse en las señales medidas de su Handyscope o en una selección de las señales medidas. Usando las mediciones automáticas en el osciloscopio, se revela cualquier detalle de su señal. Se pueden usar dos juegos de cursores, tanto horizontales como verticales, para indicar una parte de la señal que debe examinarse a fondo. Las mediciones automáticas incluyen, por ejemplo: Mínimo, Máximo, Superior-Inferior, RMS, Media, Varianza, Desviación estándar, Frecuencia.
Los resultados de la medición se muestran en una ventana de valor especial que se puede colocar en cualquier lugar de la pantalla de su computadora. Una barra de herramientas conveniente le permite habilitar o deshabilitar una medición con un solo clic. Los resultados de la medición se pueden copiar en el portapapeles, por ejemplo, para usarlos en informes. Al imprimir los gráficos, también se incluyen los cursores y los resultados de las mediciones.[/vc_column_text][vc_column_text]Registro de datos 24/7
La medición de los cambios de señal a largo plazo con su Handyscope se realiza con el registrador de datos del software de osciloscopio multicanal. El registrador de datos registra su señal, continuamente sin interrupciones a alta velocidad, las 24 horas del día, los 7 días de la semana. Los resultados se muestran inmediatamente en la pantalla y todos los datos se pueden almacenar en el disco. Una barra de herramientas conveniente le permite navegar a través de los archivos almacenados para encontrar los momentos importantes en la medición.[/vc_column_text][vc_column_text]Multímetro

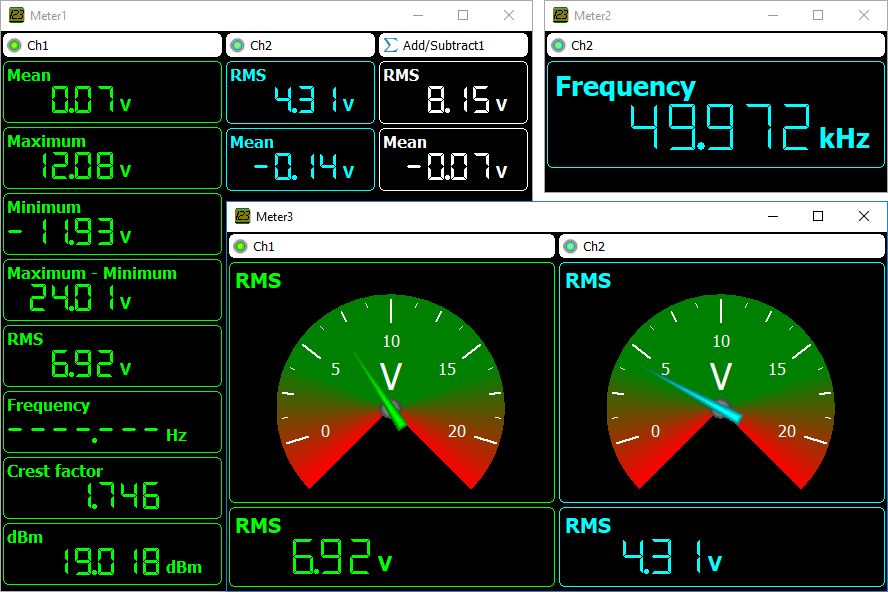

El multímetro en el software de osciloscopio multicanal convierte su Handyscope en un multímetro que se puede usar para medir o monitorear propiedades específicas de una señal, como el valor RMS verdadero, la frecuencia, el valor máximo, etc. El multímetro de software de osciloscopio multicanal puede tener cualquier número de pantallas configurables, ya sea mostrando el valor medido como un número o usando una pantalla de indicador. Cuando se utiliza una pantalla de indicador, puede ser muy útil al ajustar un circuito para una propiedad específica, por ejemplo, ajustar un desplazamiento a cero.[/vc_column_text][/tab][tab icon_family="none" title="Modelos" id="1586228883555-4" tab_id="1586228883557-6"][vc_column_text]El osciloscopio de alto voltaje Handyprobe HP3 está disponible en 3 modelos que se distinguen en la velocidad máxima de muestreo y la velocidad máxima de transmisión:
[table id=328 /]
Las opciones disponibles para el Handyprobe HP3 son:
- XM: con la opción de memoria extendida, 1 memoria de M Muestras está disponible. Sin esta opción, los modelos tienen 16 memorias K muestras.

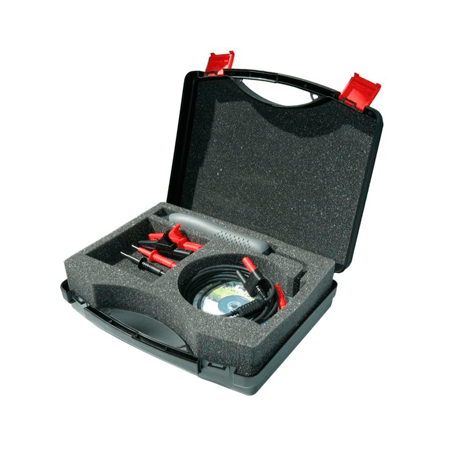

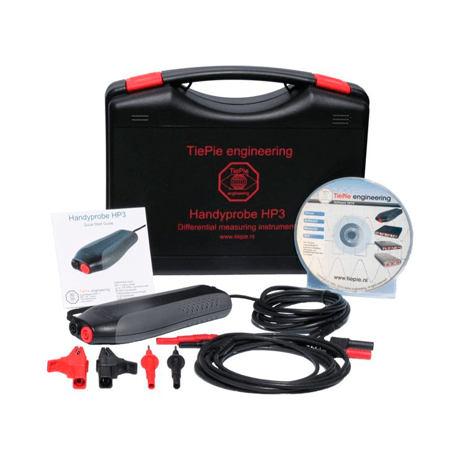

- PD: con la opción Professional Set, el Handyprobe HP3 se entrega en un práctico estuche, junto con varios accesorios. Vea el contenido del paquete para más detalles.[/vc_column_text][/tab][tab icon_family="none" title="Paquete" id="1586228883723-10" tab_id="1586228883726-1"][vc_column_text]El Handyprobe HP3 está disponible como conjunto profesional (opción PS) y como conjunto estándar. Los conjuntos contienen:
[table id=329 /]
[/vc_column_text][/tab][tab icon_family="none" title="Descargas" id="1586228883883-4" tab_id="1586228883886-1"][vc_column_text]A continuación se enumeran varias descargas para el Handyprobe HP3 , incluidos el software , los controladores y los manuales del osciloscopio multicanal .
Driver y Software
[table id=330 /][/vc_column_text][vc_column_text]Manuales y documentos
[table id=331 /][/vc_column_text][/tab][/tabbed_section][/vc_column][/vc_row]
