[vc_row type="in_container" full_screen_row_position="middle" column_margin="default" scene_position="center" text_color="dark" text_align="left" overlay_strength="0.3" shape_divider_position="bottom" bg_image_animation="none"][vc_column column_padding="no-extra-padding" column_padding_position="all" background_color_opacity="1" background_hover_color_opacity="1" column_link_target="_self" column_shadow="none" column_border_radius="none" width="1/1" tablet_width_inherit="default" tablet_text_alignment="default" phone_text_alignment="default" overlay_strength="0.3" column_border_width="none" column_border_style="solid" bg_image_animation="none"][vc_column_text]Un analizador de calidad de energía USB con una entrada aislada galvánicamente
Especificaciones clave
- Rango de entrada diferencial aislado galvánicamente hasta 450 V
- Resolución de 16 bits, precisión vertical de 0.5% DC
- Muestreo de hasta 250 kS / s, ancho de banda de 200 kHz
- Hasta 250 kS / s, transmisión continua de 16 bits
- Hasta 1 memoria de M muestras

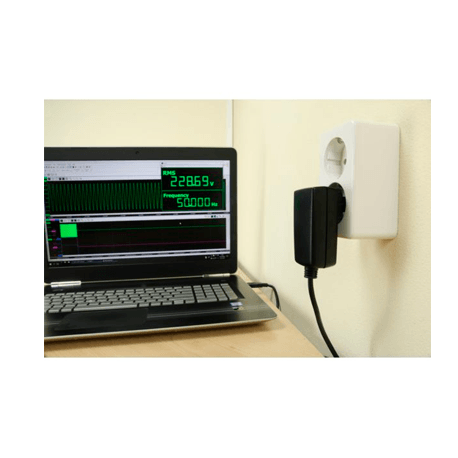

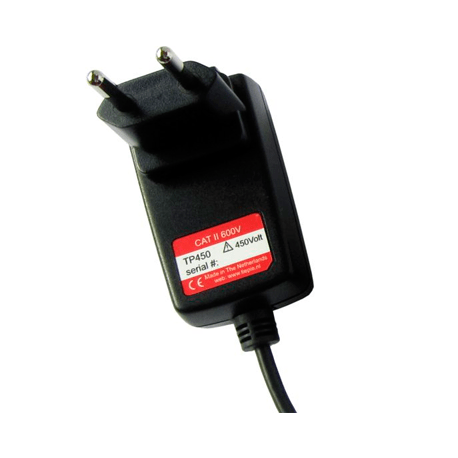

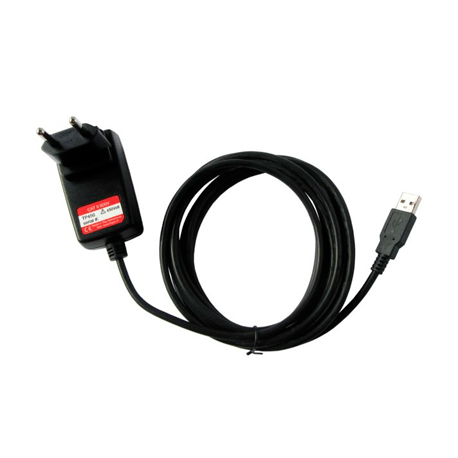

[/vc_column_text][tabbed_section style="default" alignment="left" spacing="default" tab_color="Accent-Color"][tab icon_family="none" title="Hardware" id="1586230015939-0" tab_id="1586230015942-8"][vc_column_text]El Handyscope TP450 es un analizador de calidad de energía, conectado por USB a la computadora. El software de medición avanzado que se entrega por defecto contiene configuraciones rápidas que permiten iniciar mediciones de registro de alimentación de red sin conocimiento especializado del instrumento. Con el rango de entrada de 450 V, el Handyscope TP450 se puede enchufar directamente en un enchufe de pared (110 - 230 V) para medir el voltaje de la red. No se requiere atenuador adicional. El voltaje de la red de registro se puede realizar a una velocidad alta de 250 mil mediciones por segundo, con una resolución de 16 bits, que es igual a un voltímetro de 5½ dígitos. El Handyscope TP450 es un voltímetro preciso, pero que realiza 5000 mediciones en cada ciclo de la tensión de red, mientras que un voltímetro estándar realiza 3 mediciones por segundo. Incluso con la tasa de medición muy alta del Handyscope TP450, la tensión de red puede medirse continuamente durante semanas, y luego cada período de la tensión de red puede analizarse a fondo. Usando este método de medición rápida y continua, no se pierde ningún pico o caída de voltaje, incluso si dura solo un ms. La duración máxima de medición de la tensión de red solo está limitada por el espacio disponible en el disco duro. Medir una semana requiere aproximadamente 0,69 GB de espacio en disco. Durante una medición, también se registran el valor RMS y la frecuencia. Es posible medir varias propiedades, como por ejemplo Mínimo, Máximo, Pico a pico, Media, Varianza, Desviación estándar.
Después de iniciar sesión, el desplazamiento a través de los datos se realiza fácilmente. La señal medida se puede ampliar para mostrar un solo período de la tensión de red en la pantalla. Obviamente, el zoom también permite ver los cambios de la tensión de red durante un período de tiempo más largo.[/vc_column_text][vc_column_text]

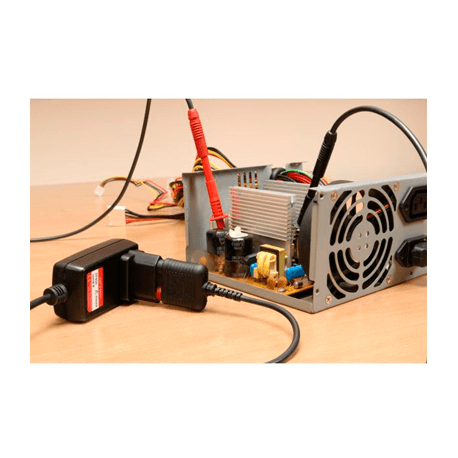

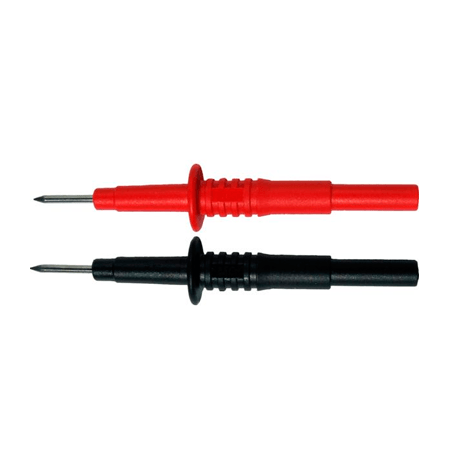

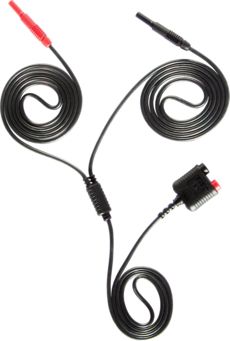

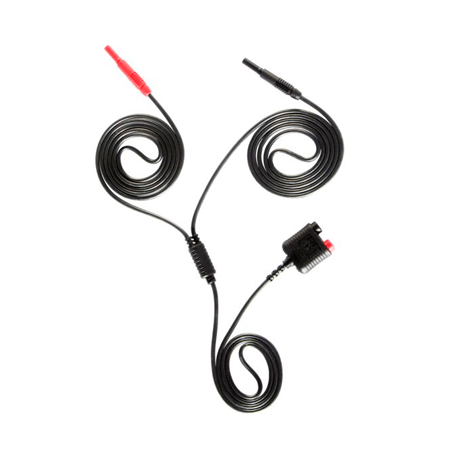

El Handyscope TP450 también puede medir voltajes más bajos, lo que facilita el registro de sistemas de 24 voltios o la captura de patrones de interruptores de sistemas de control. Para realizar estas mediciones, se incluye un cable de medición especial con una conexión en un lado que se conecta al conector de enchufe de pared de 230 V y enchufes tipo banana de 4 mm en el otro extremo, en el que se pueden colocar sondas de prueba.
Con esta medida, las mediciones estándar de plomo se pueden realizar con señales eléctricas. El uso de las muchas configuraciones rápidas elimina la necesidad de configurar el instrumento (ahorrando mucho tiempo) y todo el enfoque se puede dirigir a la medición misma. Además del registrador de datos avanzado del Handyscope TP450, también se puede usar como analizador de espectro, analizador de voltímetro y protocolo, y obviamente como osciloscopio estándar (con una tasa de muestreo máxima limitada de 250 kS / s).[/vc_column_text][vc_column_text]Medición de tres fases
Cuando las máquinas de producción exhiben interrupciones extrañas y se sospecha el voltaje de la red, se realiza fácilmente un análisis trifásico del voltaje de la red utilizando tres Handyscope TP450 s. Al incorporar un distribuidor de corriente trifásico con opción de paso, tres Handyscope TP450 s pueden medir el voltaje de cada fase. Después de una sesión de medición de, por ejemplo, una semana, o cuando la máquina de producción muestra una interrupción, se puede analizar el voltaje de la red, incluso cada período individualmente. Y cuando sea necesario, se pueden tomar precauciones para reducir la contaminación del voltaje de la red.
Ventajas:
- 1 fase, pero también múltiples fases de la tensión de red pueden medirse durante mucho tiempo
- Cada período individual de la tensión de red puede analizarse con precisión. Los picos o descensos rápidos se miden con precisión
- No se requieren conocimientos especializados. Con la configuración rápida, se puede iniciar una medición de inmediato
- Totalmente aislado ópticamente, que proporciona mediciones completamente seguras y los errores de conexión están excluidos
- Alta resolución de 16 bit.[/vc_column_text][/tab][tab icon_family="none" title="Software" id="1586230016229-0" tab_id="1586230016232-2"][vc_column_text]Software versátil de osciloscopio multicanal
El Handyscope TP450 se entrega con el versátil software de osciloscopio multicanal, que transforma el Handyscope TP450 en un osciloscopio, analizador de espectro, registrador de datos, multímetro y analizador de protocolos.
Algunas de las potentes funciones del software de osciloscopio multicanal se indican a continuación.

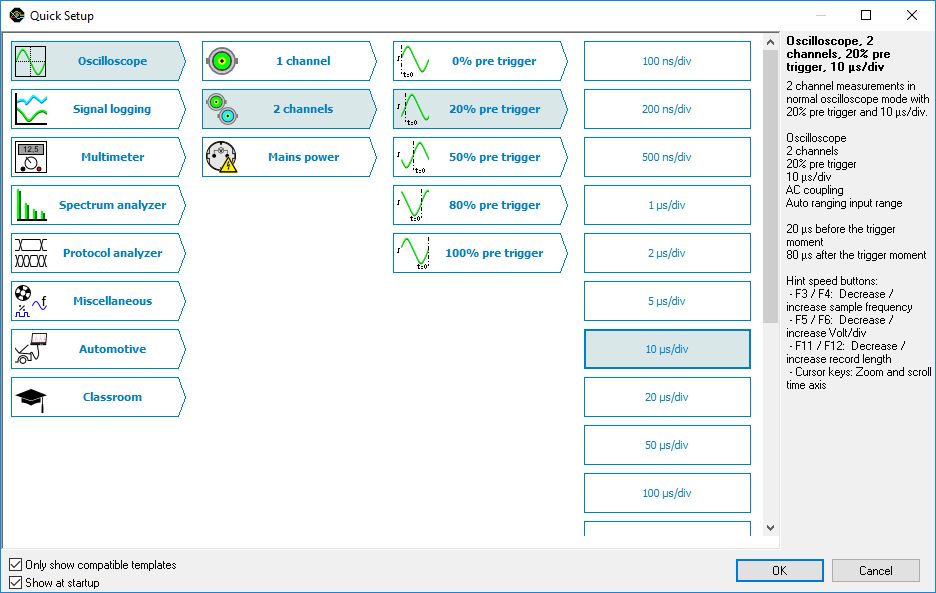

[/vc_column_text][vc_column_text]Configuración rápida
Para simplificar la configuración de las mediciones, el software de osciloscopio multicanal contiene una gran cantidad de configuraciones rápidas, para casi cualquier aplicación. Una configuración rápida contiene los ajustes básicos para una medición específica, así como información adicional sobre la configuración rápida seleccionada, como, por ejemplo, cómo se debe conectar su Handyscope y / o sus accesorios. Las configuraciones rápidas también pueden contener señales de referencia. Después de cargar la Configuración rápida, se puede realizar esa medición específica y, si es necesario, se pueden hacer pequeños ajustes a la configuración.

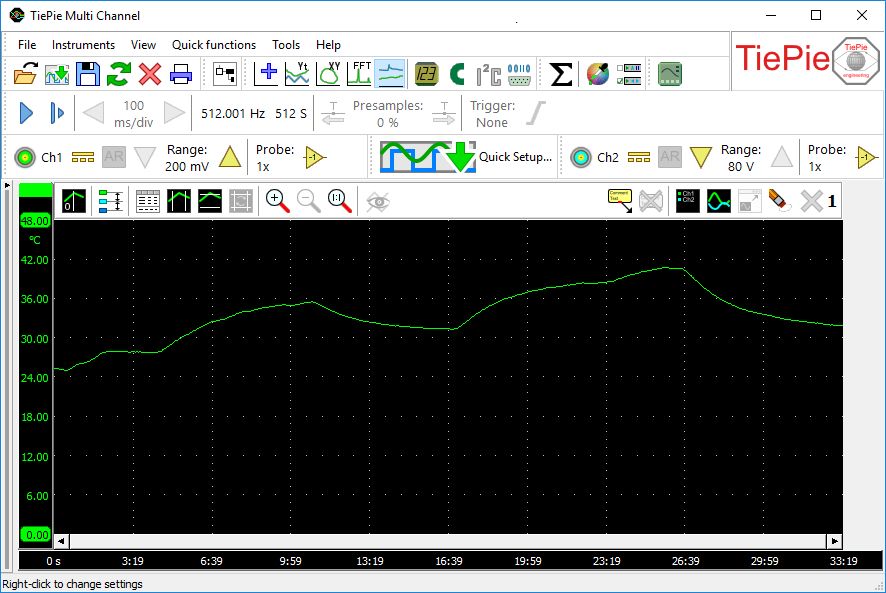

Las configuraciones rápidas están cuidadosamente organizadas en una estructura de árbol, ordenadas por aplicación. Solo unos pocos clics del mouse permiten realizar una medición compleja.[/vc_column_text][vc_column_text]Registro de datos 24/7
La medición de los cambios de señal a largo plazo con su Handyscope se realiza con el registrador de datos del software de osciloscopio multicanal. El registrador de datos registra su señal, continuamente sin interrupciones a alta velocidad, las 24 horas del día, los 7 días de la semana. Los resultados se muestran inmediatamente en la pantalla y todos los datos se pueden almacenar en el disco. Una barra de herramientas conveniente le permite navegar a través de los archivos almacenados para encontrar los momentos importantes en la medición.[/vc_column_text][vc_column_text]Multímetro

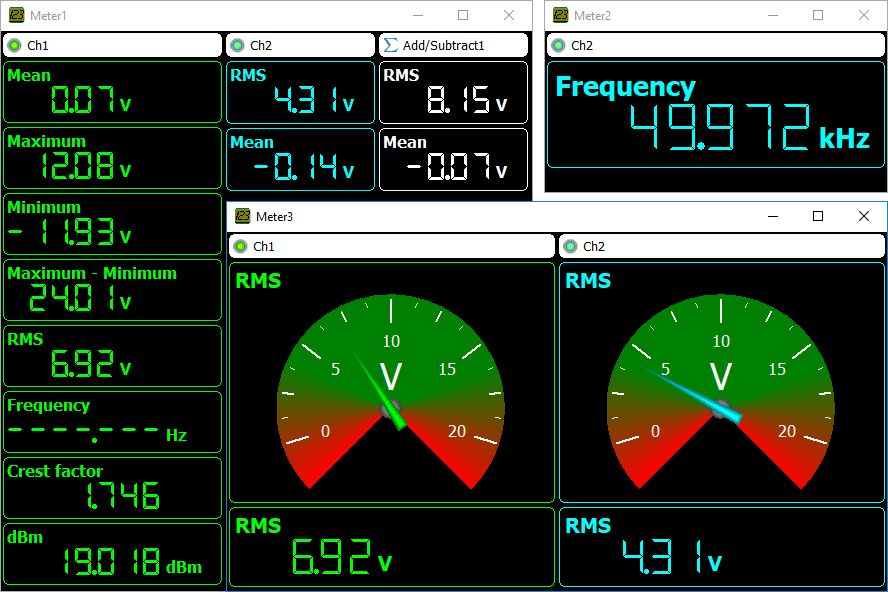

El multímetro en el software de osciloscopio multicanal convierte su Handyscope en un multímetro que se puede usar para medir o monitorear propiedades específicas de una señal, como el valor RMS verdadero, la frecuencia, el valor máximo, etc. El multímetro de software de osciloscopio multicanal puede tener cualquier número de pantallas configurables, ya sea mostrando el valor medido como un número o usando una pantalla de indicador. Cuando se utiliza una pantalla de indicador, puede ser muy útil al ajustar un circuito para una propiedad específica, por ejemplo, ajustar un desplazamiento a cero.[/vc_column_text][vc_column_text]Muchas mediciones automáticas

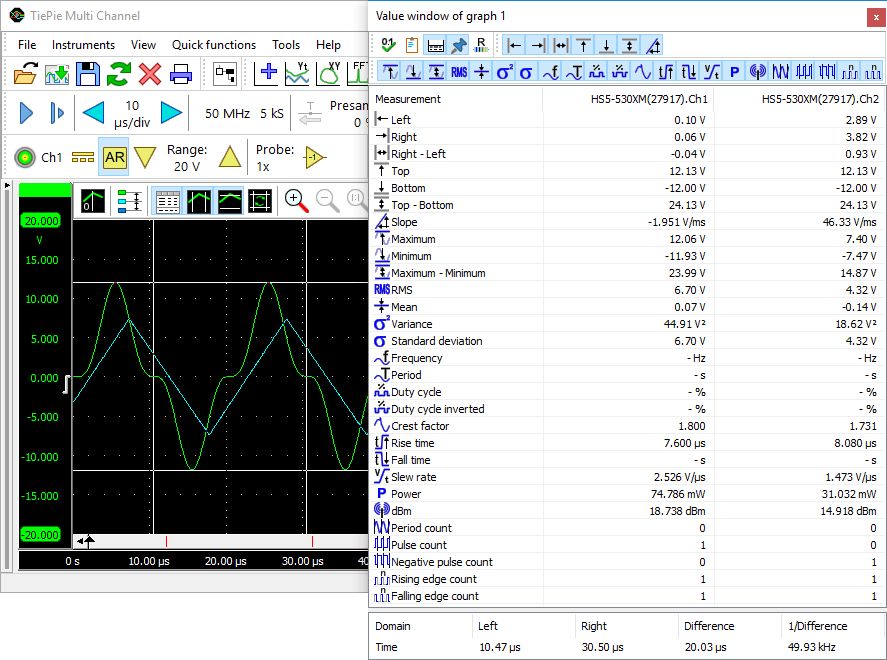

El software de osciloscopio multicanal presenta muchas mediciones automáticas, que pueden realizarse en las señales medidas de su Handyscope o en una selección de las señales medidas. Usando las mediciones automáticas en el osciloscopio, se revela cualquier detalle de su señal. Se pueden usar dos juegos de cursores, tanto horizontales como verticales, para indicar una parte de la señal que debe examinarse a fondo. Las mediciones automáticas incluyen, por ejemplo: Mínimo, Máximo, Superior-Inferior, RMS, Media, Varianza, Desviación estándar, Frecuencia.
Los resultados de la medición se muestran en una ventana de valor especial que se puede colocar en cualquier lugar de la pantalla de su computadora. Una barra de herramientas conveniente le permite habilitar o deshabilitar una medición con un solo clic. Los resultados de la medición se pueden copiar en el portapapeles, por ejemplo, para usarlos en informes. Al imprimir los gráficos, también se incluyen los cursores y los resultados de las mediciones.[/vc_column_text][/tab][tab icon_family="none" title="Modelos" id="1586230016494-0" tab_id="1586230016496-9"][vc_column_text]El analizador de calidad de energía USB Handyscope TP450 está disponible en dos modelos que se distinguen en la tasa de muestreo máxima:
[table id=324 /]
Las opciones disponibles para el Handyscope TP450 son:
XM: con la opción de memoria extendida, 1 memoria de M muestras está disponible. Sin esta opción, los modelos tienen 16 k Muestras de memoria.

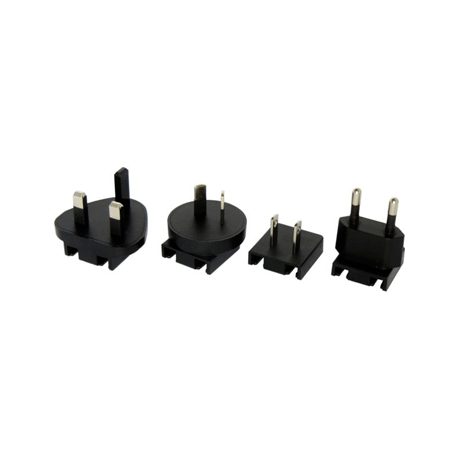

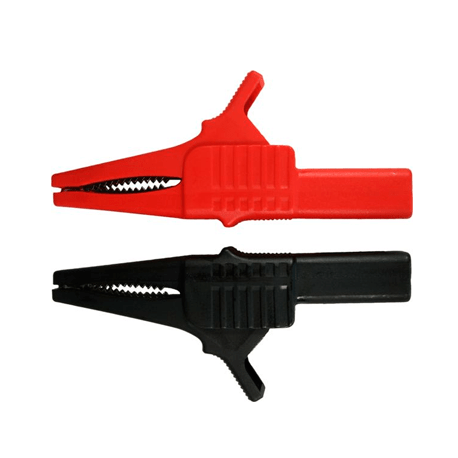

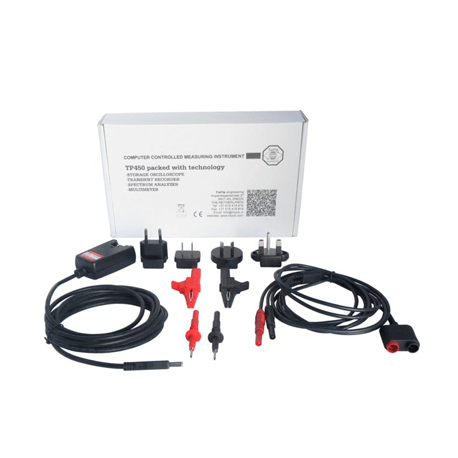

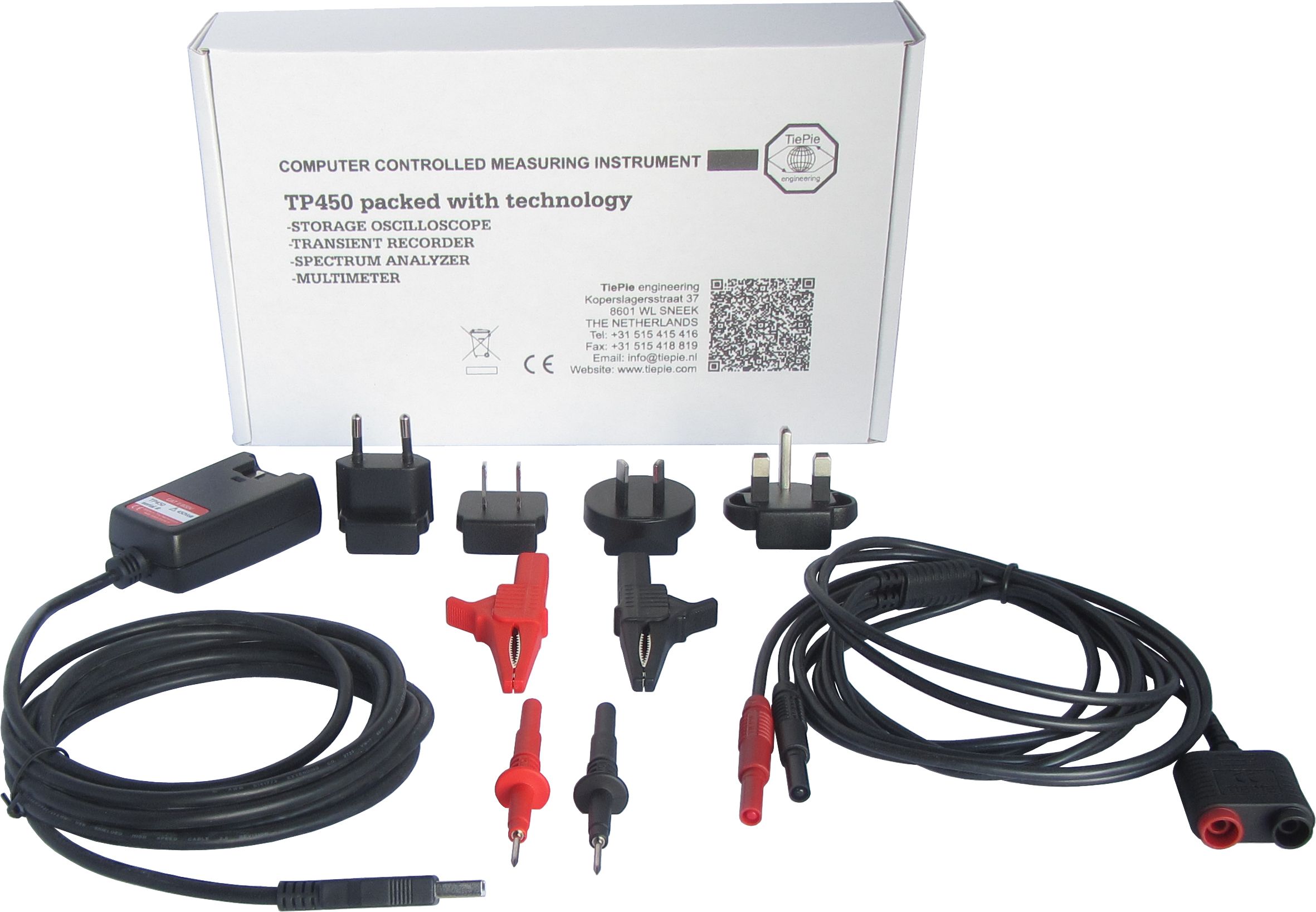

[/vc_column_text][/tab][tab icon_family="none" title="Paquete" id="1586230016589-0" tab_id="1586230016592-4"][vc_column_text]El analizador de calidad de energía USB Handyscope TP450 viene en un paquete que contiene los siguientes elementos:
[table id=325 /]
[/vc_column_text][/tab][tab icon_family="none" title="Descargas" id="1586230016746-2" tab_id="1586230016748-10"][vc_column_text]A continuación se enumeran varias descargas para el analizador de calidad de energía USB Handyscope TP450 , incluido el software , controladores y manuales de osciloscopio multicanal .
Driver y Software
[table id=326 /][/vc_column_text][vc_column_text]Manuales y documentos
[table id=327 /][/vc_column_text][/tab][/tabbed_section][/vc_column][/vc_row][vc_row type="in_container" full_screen_row_position="middle" column_margin="default" scene_position="center" text_color="dark" text_align="left" overlay_strength="0.3" shape_divider_position="bottom" bg_image_animation="none"][vc_column column_padding="no-extra-padding" column_padding_position="all" background_color_opacity="1" background_hover_color_opacity="1" column_link_target="_self" column_shadow="none" column_border_radius="none" width="1/1" tablet_width_inherit="default" tablet_text_alignment="default" phone_text_alignment="default" overlay_strength="0.3" column_border_width="none" column_border_style="solid" bg_image_animation="none"][/vc_column][/vc_row]
