Unidad De Medición Inercial De Alto Rendimiento, Paquete General

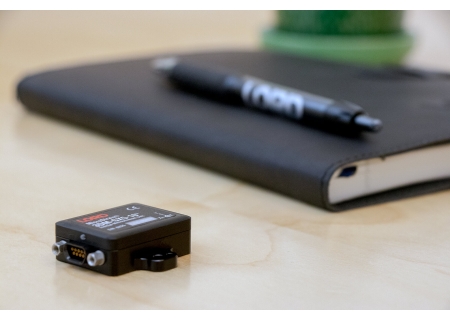

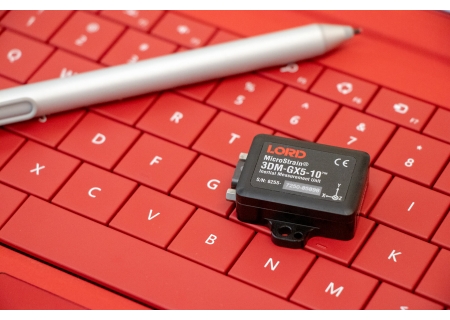

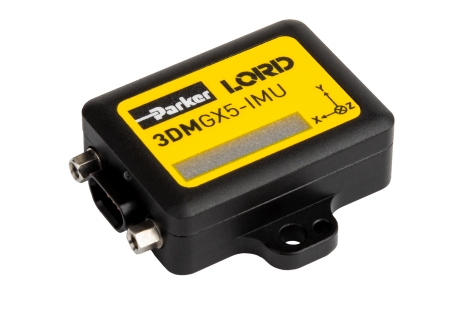

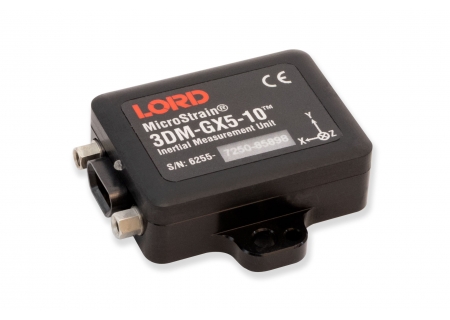

La MicroStrain 3DM-GX5-IMU es la IMU industrial más pequeña y ligera disponible. Cuenta con un acelerómetro triaxial y un giroscopio totalmente calibrados y con compensación de temperatura para lograr la combinación óptima de calidades de medición en todas las condiciones dinámicas.
El 3DM-GX5-IMU es ideal para una amplia gama de aplicaciones, incluida la estabilización de plataformas, robots de equilibrio, apuntamiento de antenas y monitoreo de uso.
ESPECIFICACIONES
Sensor
- Acelerómetro de alto rendimiento
- 25 μg/√Hz (opción 8g)
- 80 μg/√Hz (opción 20g)
- Giroscopio súper estable
- Polarización de entrada de 8 dph (-40 a +85°C)
- Histéresis de temperatura de compensación 0.05°/s
- ARW 0.3°/√hr
Operación
- Frecuencias de muestreo ajustables hasta 1000Hz
- Salidas IMU configurables
- El protocolo MIP compatible con reenvío optimiza el ancho de banda
- Software SensorConnect para configuración, control, visualización y registro
Paquete
- Aluminio anodizado CNC
- Características de alineación de precisión
- Altamente compacto y de bajo perfil
- 36,0 mm x 36,6 mm x 11 mm
- 16,5 gramos
- Interfaces RS-232 (hasta 921600 BAUD)
- Rango de temperatura de funcionamiento de –40 a +85 °C
DOCUMENTACIÓN
Documentación general
DESCARGAS
Software/Firmware
SOFTWARE
SENSORCONECTAR
Gratis
SensorConnect es la próxima generación en software de detección de escritorio. Desde la configuración de nodos y redes de arranque, hasta la recopilación y análisis de datos en tiempo real, SensorConnect proporciona una experiencia moderna y potente con nuestros productos inalámbricos, inerciales y de desplazamiento. Utilizando nuestros algoritmos inteligentes de recopilación de datos y gráficos, puede visualizar cantidades masivas de datos al instante y luego acercar los puntos de interés con la misma rapidez. La funcionalidad incorporada de MathEngine permite matemáticas tanto en tiempo real como postprocesadas, como generar FFT, promedios, RMS, etc.
{MSCL}
API gratuita y de código abierto
La biblioteca de comunicación MicroStrain (MSCL) simplifica la escritura de código que interactúa con nuestros sensores inalámbricos, inerciales y de desplazamiento. MSCL es completamente de código abierto y está alojado en GitHub bajo la licencia MIT. Se proporciona documentación completa, código de ejemplo y una guía de inicio rápido para ayudarle a empezar. Disponible para C++, Python y .NET.
MIP MONITOR
Software heredado gratuito
MIP Monitor es un software para PC diseñado específicamente para nuestros productos Inercial. Configure nodos inerciales, comience el muestreo y vea los datos en tiempo real. Los paquetes MIP también se pueden ver en su forma sin procesar para ayudar en el desarrollo de software personalizado.
Modelo: 3DM-GX5-IMU
