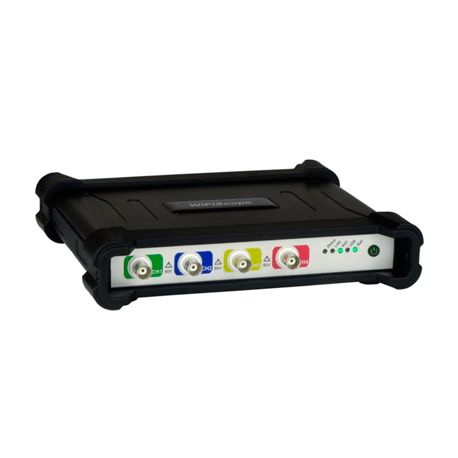

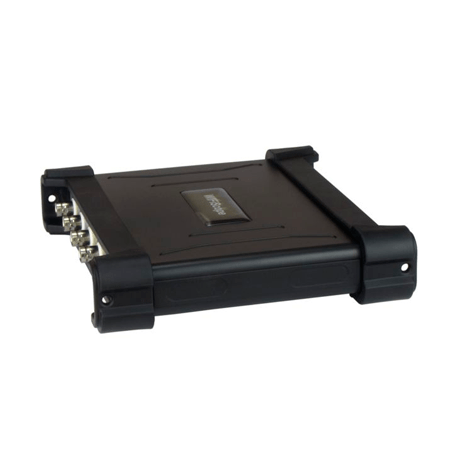

Un osciloscopio WiFi diferencial de 4 canales y 50 MHz de TiePie Engineering.
Especificaciones clave:
- Entradas diferenciales
- 12, 14, resolución de 16 bits, precisión de 0.3% DC
- Muestreo de hasta 50 MS / s, ancho de banda de 50 MHz
- 128 K Memoria de muestras por canal
[/vc_column_text][tabbed_section style="default" alignment="left" spacing="default" tab_color="Accent-Color"][tab icon_family="none" title="Red" id="1586230110733-2" tab_id="1586230110735-5"][vc_column_text]
Red Conectada
WiFi conectado
Usar un osciloscopio basado en computadora nunca fue tan fácil como con el WiFiScope WS4 DIFF : simplemente enciéndalo e inicie el software en la computadora:
- No se requieren cables de alimentación, ya que funciona con batería y puede funcionar horas con una batería completamente cargada
- No se requieren cables de interfaz ya que usa WiFi para conectarse a la computadora
Esto le permite medir completamente flotante, completamente aislado de su computadora. El WiFiScope WS4 DIFF se puede colocar cerca de cualquier sujeto de prueba que pueda ser difícil de alcanzar, o en objetos en movimiento, donde las conexiones por cable no son posibles.
Debido a que el WiFiScope WS4 DIFF no está conectado a la computadora, no hay riesgo de dañar la computadora.[/vc_column_text][vc_column_text]LAN conectada
Al medir en ubicaciones remotas donde hay una red cableada disponible, el WiFiScope WS4 DIFF también se puede usar a través de su puerto LAN. Las mediciones se pueden realizar desde cualquier lugar a través de la red, sin que la computadora esté cerca del sujeto de prueba.
Usando su conexión LAN de 1 Gbit, el WiFiScope WS4 DIFF puede lograr un mayor rendimiento de transmisión que a través de WiFi.[/vc_column_text][vc_column_text]Usb conectado
Cuando la medición inalámbrica o la medición conectada a LAN no es necesaria o no es posible, el WiFiScope WS4 DIFF también se puede conectar a través de su puerto USB. Esto brinda el beneficio de un rendimiento de transmisión aún mayor.
[/vc_column_text][/tab][tab icon_family="none" title="Hardware" id="1586230111042-5" tab_id="1586230111044-3"][vc_column_text]
Características de hardware
El WiFiScope WS4 DIFF es un osciloscopio USB diferencial de 4 canales con una velocidad de muestreo máxima de 50MS / sy 128 K de memoria de muestras por canal. Los canales de entrada diferenciales permiten medir con seguridad, sin riesgo de crear un cortocircuito a través del osciloscopio. El WiFiScope WS4 DIFF se entrega con un paquete completo de software de medición que ofrece todo lo que necesita para sus aplicaciones de medición.

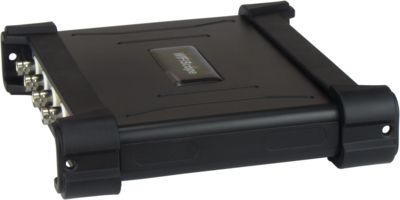

Diseño industrial resistente
El WiFiScope WS4 DIFF presenta un diseño resistente. Su carcasa está equipada con protectores de goma en la parte delantera y trasera. Estos protegen al WiFiScope WS4 DIFF contra daños por golpes mecánicos. El caucho ayuda a absorber los golpes y protege los conectores en la parte delantera y trasera del WiFiScope WS4 DIFF , que se encuentran dentro de la zona protegida.
Además, la goma evita que su WiFiScope WS4 DIFF se deslice. Los protectores de goma tienen muescas especiales que simplifican los instrumentos de apilamiento. Se incluyen orificios que permiten conectar una correa para colgar el instrumento cerca del sujeto de prueba.

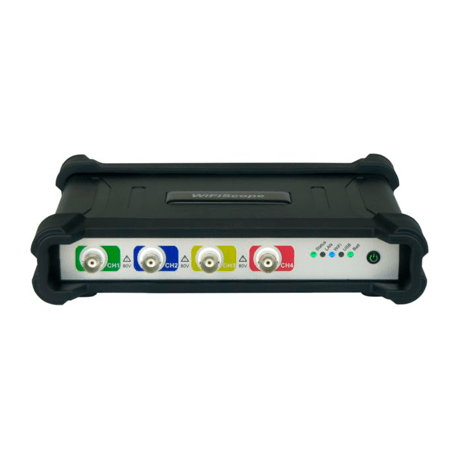

Entradas diferenciales
El WiFiScope WS4 DIFF presenta cuatro canales de entrada diferencial aislados. Esto lo convierte en el instrumento ideal para realizar mediciones en circuitos de alto voltaje, amplificadores, fuentes de alimentación conmutadas, inversores de potencia, etc. ¡No más riesgos de crear cortocircuitos a través de su osciloscopio!
Transmisión continua rápida
Además de medir en modo bloque, el WiFiScope WS4 DIFF también es capaz de realizar mediciones de transmisión continua . Esto creará un flujo continuo de datos ininterrumpidos a la computadora. Los datos se pueden mostrar en la pantalla y / o guardar en el disco.
[/vc_column_text][/tab][tab icon_family="none" title="Software" id="1586230111232-2" tab_id="1586230111234-2"][vc_column_text]Software versátil de osciloscopio multicanal
El WiFiScope WS4 DIFF se entrega con el versátil software de osciloscopio multicanal, que transforma el WiFiScope WS4 DIFF en un osciloscopio, analizador de espectro, registrador de datos, multímetro y analizador de protocolos.
Algunas de las potentes funciones del software de osciloscopio multicanal se indican a continuación.
[/vc_column_text][vc_column_text]Configuración rápida

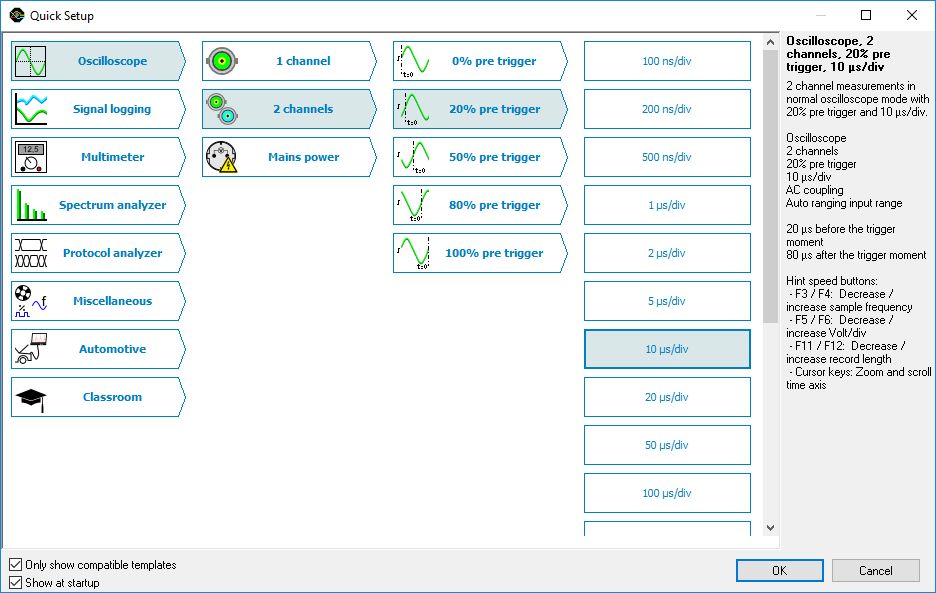

Para simplificar la configuración de las mediciones, el software de osciloscopio multicanal contiene una gran cantidad de configuraciones rápidas, para casi cualquier aplicación. Una configuración rápida contiene los ajustes básicos para una medición específica, así como información adicional sobre la configuración rápida seleccionada, como, por ejemplo, cómo se debe conectar su Handyscope y / o sus accesorios. Las configuraciones rápidas también pueden contener señales de referencia. Después de cargar la Configuración rápida, se puede realizar esa medición específica y, si es necesario, se pueden hacer pequeños ajustes a la configuración.
Las configuraciones rápidas están cuidadosamente organizadas en una estructura de árbol, ordenadas por aplicación. Solo unos pocos clics del mouse permiten realizar una medición compleja.
[/vc_column_text][vc_column_text]Pantallas de señal flexible

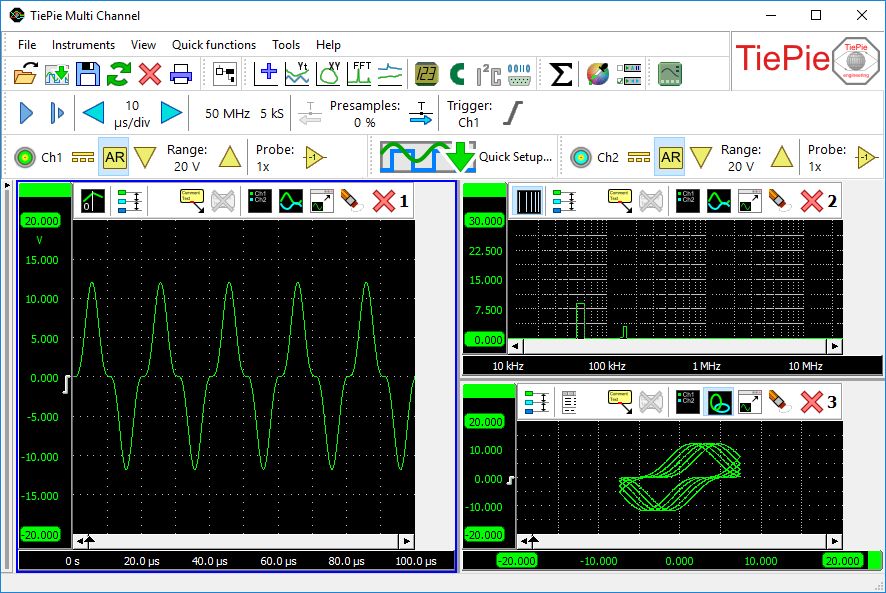

El alcance del software del osciloscopio multicanal, el analizador de espectro y el registrador de datos ofrecen una forma flexible de mostrar todos los aspectos de las señales medidas. Pueden tener uno o más gráficos, cada uno mostrando una o más señales, donde cada gráfico puede mostrar diferentes partes de una señal. Los gráficos pueden mostrar la (s) señal (es) de su Handyscope en modo Yt, en modo XY o como espectro de frecuencia, con o sin interpolación. Los colores de todos los elementos en un gráfico se pueden establecer en cualquier valor requerido. Las dimensiones del gráfico se pueden ajustar a cualquier tamaño requerido, los gráficos se pueden ubicar en una sola ventana o en ventanas separadas, que se pueden ubicar en cualquier parte del escritorio.[/vc_column_text][vc_column_text]Barras de herramientas amigables con pantalla táctil
Una barra de herramientas de osciloscopio y barras de herramientas de canal están disponibles para cada Handyscope detectado. Las prácticas barras de herramientas proporcionan botones claros para todas las configuraciones del osciloscopio y sus canales. Muestran la configuración actual del osciloscopio y permiten cambiar todas las configuraciones. Los botones grandes son muy adecuados para la operación con pantalla táctil.
Las barras de herramientas son totalmente configurables a través de la configuración del programa. Puede establecer el tamaño del botón, agregar o quitar botones y cambiar el orden de los botones.[/vc_column_text][vc_column_text]Muchas mediciones automáticas

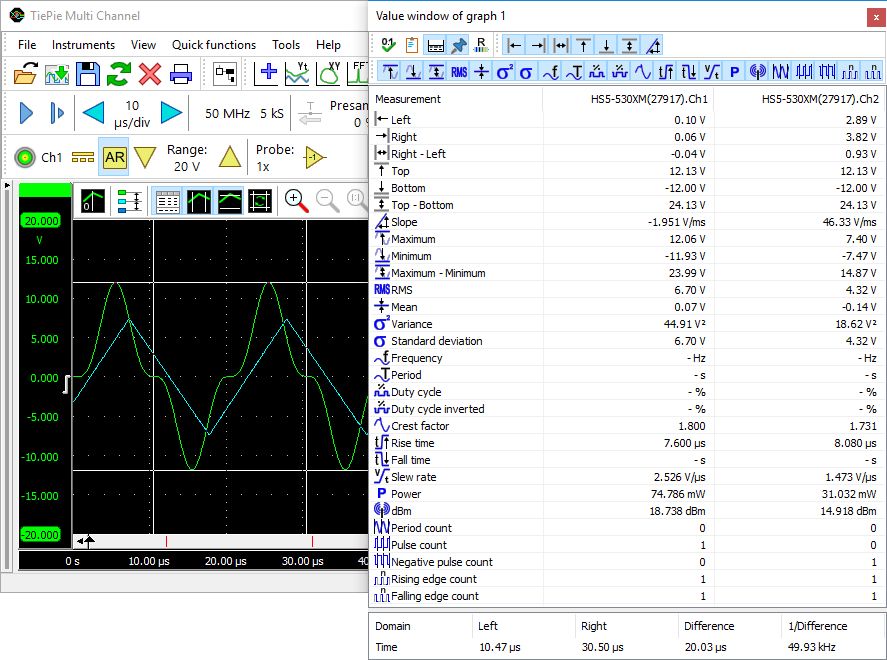

El software de osciloscopio multicanal presenta muchas mediciones automáticas, que pueden realizarse en las señales medidas de su Handyscope o en una selección de las señales medidas. Usando las mediciones automáticas en el osciloscopio, se revela cualquier detalle de su señal. Se pueden usar dos juegos de cursores, tanto horizontales como verticales, para indicar una parte de la señal que debe examinarse a fondo. Las mediciones automáticas incluyen, por ejemplo: Mínimo, Máximo, Superior-Inferior, RMS, Media, Varianza, Desviación estándar, Frecuencia.
Los resultados de la medición se muestran en una ventana de valor especial que se puede colocar en cualquier lugar de la pantalla de su computadora. Una barra de herramientas conveniente le permite habilitar o deshabilitar una medición con un solo clic. Los resultados de la medición se pueden copiar en el portapapeles, por ejemplo, para usarlos en informes. Al imprimir los gráficos, también se incluyen los cursores y los resultados de las mediciones.[/vc_column_text][vc_column_text]Multímetro

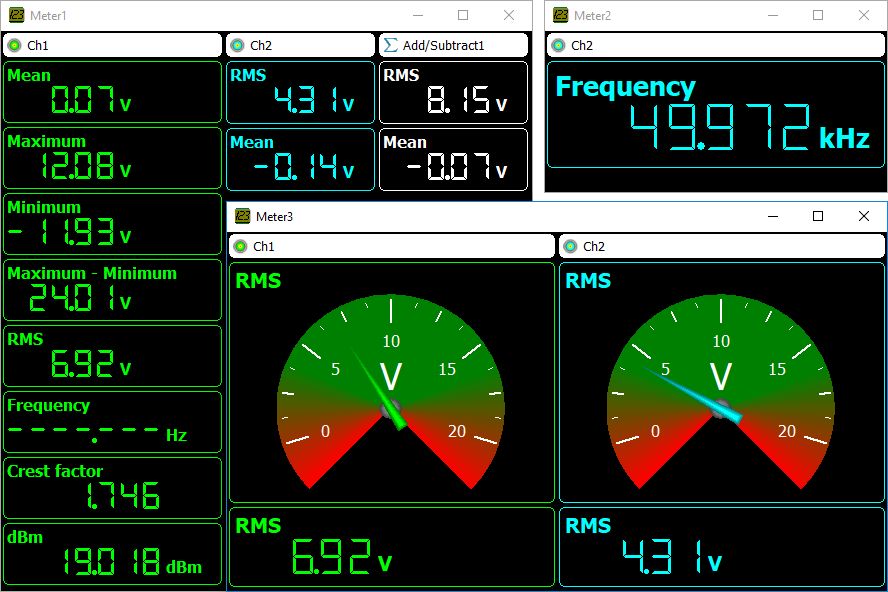

El multímetro en el software de osciloscopio multicanal convierte su Handyscope en un multímetro que se puede usar para medir o monitorear propiedades específicas de una señal, como el valor RMS verdadero, la frecuencia, el valor máximo, etc. El multímetro de software de osciloscopio multicanal puede tener cualquier número de pantallas configurables, ya sea mostrando el valor medido como un número o usando una pantalla de indicador. Cuando se utiliza una pantalla de indicador, puede ser muy útil al ajustar un circuito para una propiedad específica, por ejemplo, ajustar un desplazamiento a cero.[/vc_column_text][/tab][tab icon_family="none" title="Especificaciones" id="1586230111619-9" tab_id="1586230111622-3"][vc_column_text]
Sistema de adquisición |
|||
|---|---|---|---|
| Numero de canales de entrada | 4 analógico | ||
| Ch1, Ch2, Ch3, Ch4 | BNC hembra aislada | ||
| Tipo | Diferencial | ||
| Resolución | 12, 14, 16 bit seleccionable por el usuario | ||
| Exactitud | 0.3% de la escala completa ± 1 LSB | ||
| Rangos (escala completa) | ± 200 mV ± 400 mV ± 800 mV |
± 2 V ± 4 V ± 8 V |
± 20 V ± 40 V ± 80 V |
| Acoplamiento | AC/DC | ||
| Impedancia | 2 MΩ / 40 pF | ||
| Voltaje de entrada máximo (en todos los rangos) | ± 200 V (pico DC + AC <10 kHz) con atenuador 1:10 ± 300 V (pico DC + AC <10 kHz) |
||
| Tensión máxima en modo común | Rangos de 200 mV a 800 mV: rangos de 2 V 2 V a 8 V: rangos de 20 V 20 V a 80 V: 200 V |
||
| Relación de rechazo de modo común | -48 dB | ||
| Ancho de banda (-3dB) | DC a 50 MHz máximo | ||
| Frecuencia de corte del acoplamiento de CA (-3dB) | 1 Hz | ||
| Aislamiento de canal | 500 V | ||
| Separación de canales | -80 dB | ||
| Frecuencia de muestreo máxima | WS4 DIFF-50 | WS4 DIFF-25 | |
| 12 bit | 50 MS / s | 25 MS / s | |
| 14 bit | 3.125 MS / s | 3.125 MS / s | |
| 16 bit | 195,3 kS / s | 195,3 kS / s | |
| Velocidad de transmisión máxima | WS4 DIFF-50 | WS4 DIFF-25 | |
| 12 bit | 500 kS / s | 250 kS / s | |
| 14 bit | 480.8 kS / s | 250 kS / s | |
| 16 bit | 195,3 kS / s | 195,3 kS / s | |
| Fuente de reloj de muestreo | |||
| Interno | Cuarzo | ||
| Exactitud | ± 0.01% | ||
| Estabilidad | ± 100 ppm por encima de -40 ° C a +85 ° C | ||
| Envejecimiento base de tiempo | ± 5 ppm / año | ||
| Externo | En conector de extensión | ||
| voltaje | 3.3 V TTL, 5 V TTL tolerante | ||
| Rango de frecuencia | 95 MHz a 105 MHz | ||
| Memoria | 128 K Muestras por canal | ||
| Desencadenar | |||
| Sistema | Digital, 2 niveles | ||
| Fuente | CH1, CH2, CH3, CH4, AND, OR, digital externo | ||
| Modos de disparo | Borde ascendente, borde descendente, ventana interior, ventana exterior | ||
| Ajuste de nivel | 0 a 100% de la escala completa | ||
| Ajuste de histéresis | 0 a 100% de la escala completa | ||
| Resolución | 0.025% (12 bits) | ||
| Pre disparador | 0 a 131071 muestras, resolución de 1 muestra | ||
| Post disparador | 0 a 131071 muestras, resolución de 1 muestra | ||
| Disparador de retención | 0 a 1048576 muestras, resolución de 1 muestra | ||
| Disparador externo digital | |||
| Entrada | Conector de extensión | ||
| Rango | 0 a 3.3 V (5 V máx.) | ||
| Acoplamiento | corriente continua | ||
Interfaz |
|||
| Interfaz | |||
| USB | 2.0 de alta velocidad (480 Mbit / s) | ||
| Red | 1 Gbps | ||
| Wifi | 802.11 | ||
Requerimientos de energía |
|||
| Poder | Desde USB, entrada externa o batería incorporada | ||
| Consumo | 12 V DC 2 A máx. | ||
| Poder externo | Desde el adaptador de corriente | ||
| Batería interna | Ion de litio | ||
| Capacidad | 8000 mAh, 3.7 V | ||
Físico |
|||
| Instrumento | |||
| Altura | 44 mm (1,7 pulgadas) | ||
| Longitud | 187 mm (6,7 pulgadas) | ||
| Anchura | 215 mm (5.2 pulgadas) | ||
| Peso | 791 g (27.9 onzas) | ||

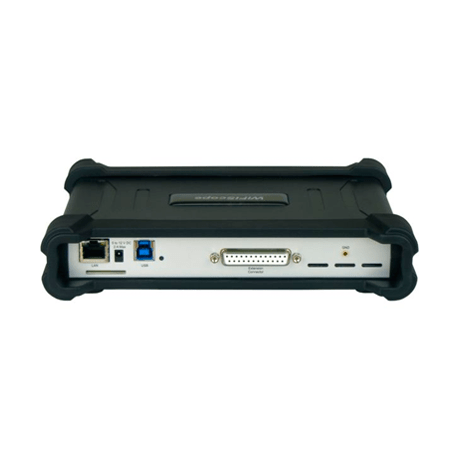

Conectores de E / S |
|||
| Canal 1 ... 4 | BNC aislado | ||
| LAN | Conector RJ45 | ||
| USB | Toma USB 3.0 tipo B Super Speed | ||
| Conector de extensión | D-sub 25 pines hembra | ||
| Poder | Toma de corriente de 3,5 mm | ||
Requisitos del sistema |
|||
| Conexión de E / S de PC | USB 2.0, USB 3.0 o USB 3.1 RJ45 WiFi |
||
| Sistema operativo | Windows 10, 32 y 64 bits Linux (a través de su propio software con LibTiePie SDK ) |
||
Entorno operativo |
|||
| Operando | |||
| Temperatura ambiente | 20 ° C a 25 ° C para precisión nominal (10 ° C a 40 ° C sin especificaciones) | ||
| Humedad relativa | 10% a 90%, sin condensación | ||
| Carga | |||
| Temperatura ambiente | 0 ° C a 35 ° C | ||
| Humedad relativa | 10% a 90%, sin condensación | ||
| Almacenamiento | |||
| Temperatura ambiente | 0 ° C a 35 ° C | ||
| Humedad relativa | 5% a 95%, sin condensación | ||
Certificaciones y Cumplimientos |
|||
| Conformidad con la marca CE | Si | ||
| RoHS | Si | ||
| EN 55011: 2009 / A1: 2010 | Si | ||
| EN 55022: 2006 / A1: 2007 | Si | ||
| EN 61000-6-1: 2007 | Si | ||
| EN 61000-6-3: 2007 | Si | ||

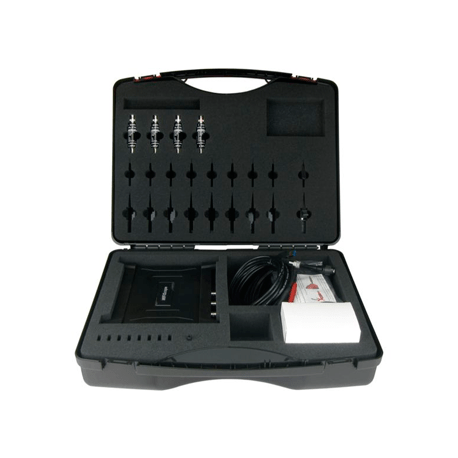

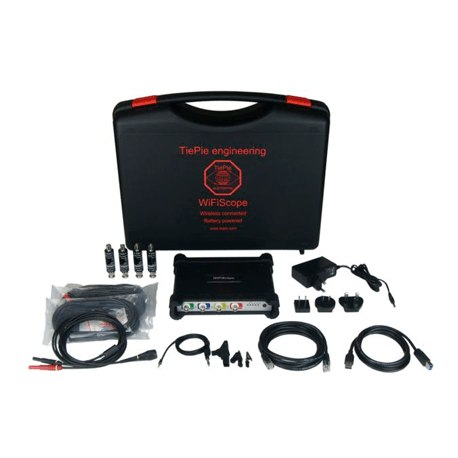

Paquete |
|||
| Práctico maletín de transporte | Estuche de transporte BB453 | ||
| Instrumento | WiFiScope WS4 DIFF | ||
| Medir leads | 4 x cable de medida TP-C812B , BNC -> conector banana de 4 mm | ||
| Atenuador diferencial | 4 x atenuador diferencial TP-DA10 | ||
| Accesorios | Cable de compensación de tierra TP-GCC150 Fuente de alimentación WiFiScope Cable USB3, cable de red de 1,5 m de largo , 3 m de largo |
||
| Software | Windows 10 | ||
| Conductores | Windows 10 | ||
| Manual | manual del instrumento y manuales del usuario del software impresos en color y digitales | ||
| Peso total del paquete | Aprox. 3 kg | ||
