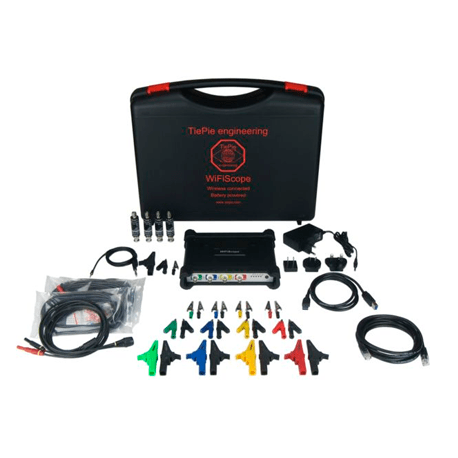

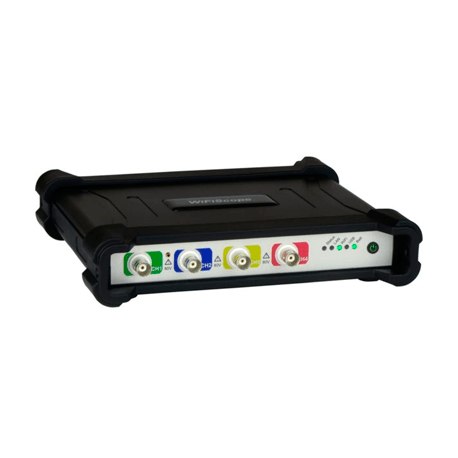

Osciloscopio WiFiScope WS6 DIFF - WP

El osciloscopio WiFi lleno de tecnología

El osciloscopio WiFi de alta resolución con cuatro canales diferenciales de 1 GSa / s de 14 bits.

Especificaciones clave

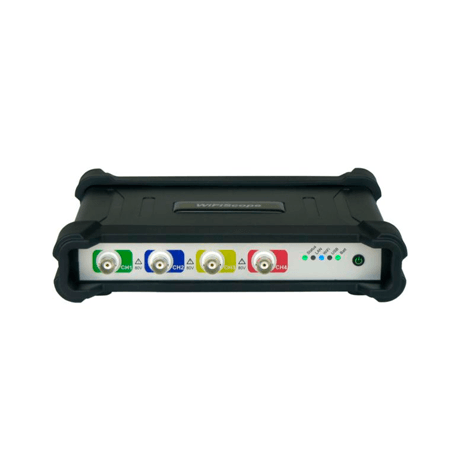

• Entradas diferenciales
• 8, 12, 14, resolución de 16 bits, precisión vertical de 0.25% DC, 0.1% típico
• Hasta 1 muestreo GSa / s, hasta 250 MHz de ancho de banda
• Memoria de hasta 256 MSamples por canal
• Transmisión continua de hasta 200 MS / s
• Precisión de base de tiempo de 1 ppm

WiFi conectado

Usar un osciloscopio basado en computadora nunca fue tan fácil como con el WiFiScope WS6 DIFF: simplemente enciéndalo e inicie el software en la computadora:

- No se requieren cables de alimentación, ya que funciona con batería y puede funcionar horas con una batería completamente cargada
- No se requieren cables de interfaz ya que usa WiFi para conectarse a la computadora

Esto le permite medir completamente flotante, completamente aislado de su computadora. El WiFiScope WS6 DIFF se puede colocar cerca de cualquier sujeto de prueba que sea difícil de alcanzar o en objetos en movimiento, donde no es posible realizar conexiones por cable.

Debido a que WiFiScope WS6 DIFF no está conectado a la computadora, no hay riesgo de dañarla.[/vc_column_text]LAN conectada

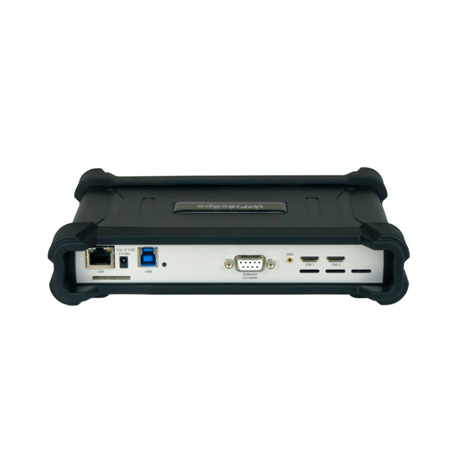

Al medir en ubicaciones remotas donde hay una red cableada disponible, el WiFiScope WS6 DIFF también se puede usar a través de su puerto LAN. Las mediciones se pueden realizar desde cualquier lugar a través de la red, sin que la computadora esté cerca del sujeto de prueba.

Usando su conexión LAN de 1 Gbit, el WiFiScope WS6 DIFF puede lograr un mayor rendimiento de transmisión que a través de WiFi.[/vc_column_text]USB 3.0 conectado

Cuando la medición inalámbrica o la medición conectada a la LAN no es necesaria o no es posible, el WiFiScope WS6 DIFF también se puede conectar a través de su puerto USB3. Esto brinda el beneficio de un rendimiento de transmisión aún mayor. Además, cuando se conecta a través de USB, el WiFiScope WS6 DIFF se puede combinar con osciloscopios a través de su interfaz CMI.
[/vc_column_text]

Este potente osciloscopio WiFi de alta velocidad combina un muestreo rápido de hasta 1 GSa / s con altas resoluciones de 12, 14 y 16 bits y una gran memoria de 64 M Muestras en los cuatro canales. El osciloscopio admite mediciones continuas de transmisión de hasta 200 MSa / s y puede sincronizarse con otros osciloscopios utilizando la interfaz CMI para formar un instrumento combinado multicanal con una base de tiempo sincronizada. La interfaz CMI está disponible de forma predeterminada en el WiFiScope WS6 DIFF. Opcionalmente, el WiFiScope WS6 DIFF se puede entregar con la prueba de conexión Sure Connect y la medición de resistencia en cada canal. Además, el WiFiScope WS6 DIFF se puede entregar con la opción Safe Ground. Con Safe Ground puede cambiar las entradas diferenciales del WiFiScope WS6 DIFF en entradas de un solo extremo con protección de tierra. Permite realizar mediciones utilizando sondas atenuantes estándar y protege el alcance cuando se crea un cortocircuito a tierra.

La flexibilidad y calidad que ofrece el WiFiScope WS6 DIFF no tiene comparación con ningún otro osciloscopio de su clase.[/vc_column_text]Diseño industrial resistente

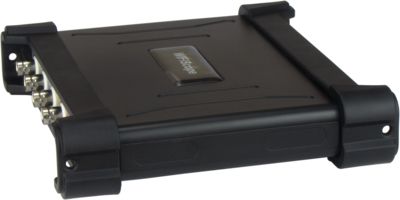

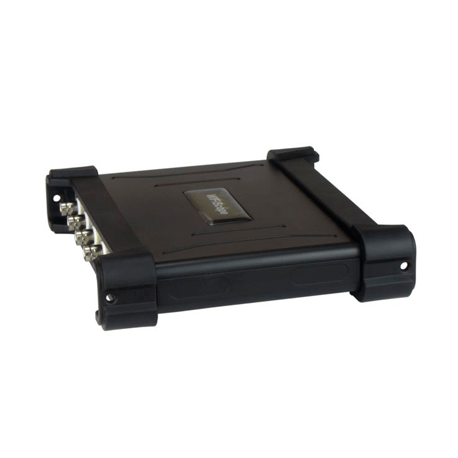

El WiFiScope WS6 DIFF presenta un diseño resistente. Su carcasa está equipada con protectores de goma en la parte delantera y trasera. Estos protegen el WiFiScope WS6 DIFF contra daños por golpes mecánicos. El caucho ayuda a absorber los golpes y protege los conectores en la parte delantera y trasera del WiFiScope WS6 DIFF, que se encuentran dentro de la zona protegida.

Además, la goma evita que su WiFiScope WS6 DIFF se deslice. Los protectores de goma tienen muescas especiales que simplifican los instrumentos de apilamiento. Se incluyen orificios que permiten conectar una correa para colgar el instrumento cerca del sujeto de prueba.[/vc_column_text]SafeGround

Safe Ground ofrece la posibilidad de utilizar las entradas del osciloscopio como un solo extremo y como diferencial. Cuando Safe Ground está activo y accidentalmente crea una conexión incorrecta que causa un cortocircuito, Safe Ground desconectará la tierra del canal de entrada sin dañar el osciloscopio o la PC.[/vc_column_text]SureConnect

La función de prueba de conexión Sure Connect del WiFiScope WS6 DIFF le informa de inmediato si su sonda de prueba o clip realmente hace contacto eléctrico o no. No más dudas si su sonda no hace contacto o si realmente no hay señal.
[/vc_column_text]Pruebas de conformidad previa de EMI

Las potentes capacidades del analizador WiFiScope WS6 DIFF - 1000XMESG EMI le dan al usuario la posibilidad de realizar rápidamente una buena prueba de cumplimiento EMI. Con esta prueba rentable, se ahorra tiempo y dinero al evitar visitas adicionales a las costosas instalaciones de prueba de EMC. El juego de sondas EMI suministrado TP-EMI-HS6 contiene tres sondas de campo magnético (campo H) y una sonda de campo eléctrico (campo E). El trípode asegura que las sondas se puedan colocar correctamente en el objeto bajo prueba.
[/vc_column_text]Sincronización de múltiples instrumentos

El WiFiScope WS6 DIFF está equipado con un sofisticado bus de sincronización CMI, que permite conectar múltiples WiFiScope WS6 DIFF entre sí mediante cables de acoplamiento, para usarlos como un instrumento combinado. Todos los instrumentos medirán a la misma frecuencia de muestreo (¡desviación de 0 ppm!). Además de un bus de sincronización, el CMI también contiene un bus de activación y un bus de detección. La cantidad máxima de instrumentos solo está limitada por la cantidad de puertos USB disponibles.[/vc_column_text]Alta precisión

El WiFiScope WS6 DIFF mide con altas resoluciones de 14 y 16 bits. Por lo tanto, una señal medida con el WiFiScope WS6 DIFF tiene una resolución 256 veces mayor que la mayoría de los osciloscopios independientes, que generalmente tienen una resolución baja de 8 o 9 bits. La alta resolución del osciloscopio de precisión WiFiScope WS6 DIFF permite medir señales con mayor precisión, ya que el error de cuantificación es mucho menor.[/vc_column_text]Memoria grande

Cuando se mide a frecuencias de muestreo altas, se necesita una memoria de larga duración / gran memoria para poder grabar una señal completa en el búfer de adquisición. Donde la mayoría de los osciloscopios tienen una memoria de 2.5 k Muestras o 100 k Muestras, el WiFiScope WS6 DIFF tiene hasta 256 memorias M Muestras por canal, dependiendo de la resolución seleccionada y el número de canales activos. Cuando se mide con una resolución de 14 bits y los cuatro canales, la memoria disponible es de 32 M Muestras por canal. Esto le da al usuario 300 a 100000 veces más memoria. Una ventaja de una memoria grande es que los fenómenos rápidos de una sola vez se pueden capturar con precisión o los bloques completos de señales de comunicación en serie se pueden medir de una vez. Por ejemplo, las comunicaciones seriales completas, como las señales del bus CAN, pueden medirse en un solo registro para ser revisadas y analizadas posteriormente.
[/vc_column_text]Límite de ancho de banda

Parece razonable suponer que más ancho de banda es mejor, pero un ancho de banda más amplio genera más ruido. Para reducir el ruido, puede activar un limitador de ancho de banda para cada canal del WiFiScope WS6 DIFF.[/vc_column_text]Software versátil de osciloscopio multicanal

El WiFiScope WS6 DIFF se entrega con el versátil software de osciloscopio multicanal, que transforma el WiFiScope WS6 DIFF en un osciloscopio, analizador de espectro, registrador de datos, multímetro y analizador de protocolos.

Algunas de las potentes funciones del software de osciloscopio multicanal se indican a continuación. Para obtener una descripción completa del software de osciloscopio multicanal, consulte las páginas del software de osciloscopio multicanal.
[/vc_column_text]

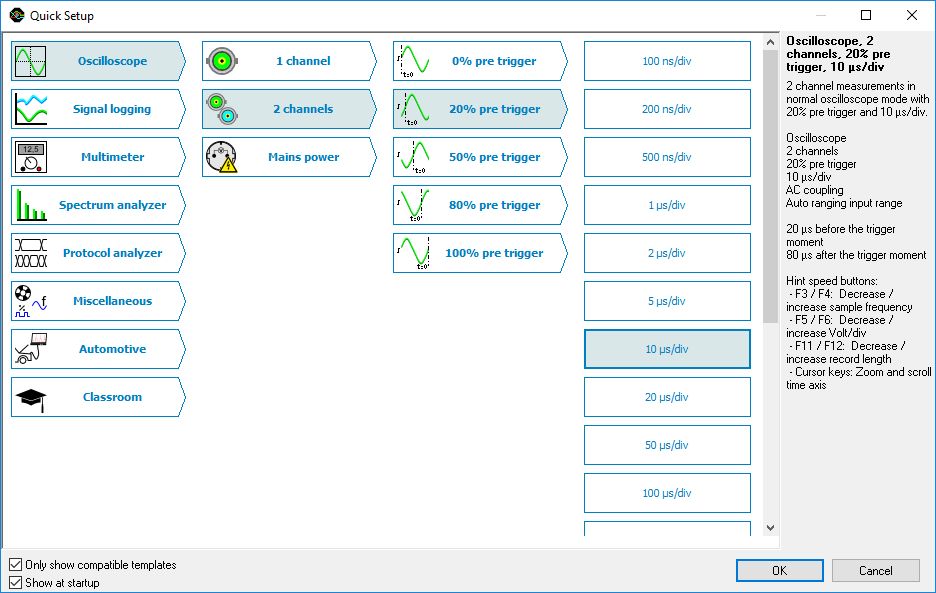

Configuración rápida

Para simplificar la configuración de las mediciones, el software de osciloscopio multicanal contiene una gran cantidad de configuraciones rápidas, para casi cualquier aplicación. Una configuración rápida contiene los ajustes básicos para una medición específica, así como información adicional sobre la configuración rápida seleccionada, como, por ejemplo, cómo se debe conectar su Handyscope y / o sus accesorios. Las configuraciones rápidas también pueden contener señales de referencia. Después de cargar la Configuración rápida, se puede realizar esa medición específica y, si es necesario, se pueden hacer pequeños ajustes a la configuración.

Las configuraciones rápidas están cuidadosamente organizadas en una estructura de árbol, ordenadas por aplicación. Solo unos pocos clics del mouse permiten realizar una medición compleja.[/vc_column_text]Pantallas de señal flexible

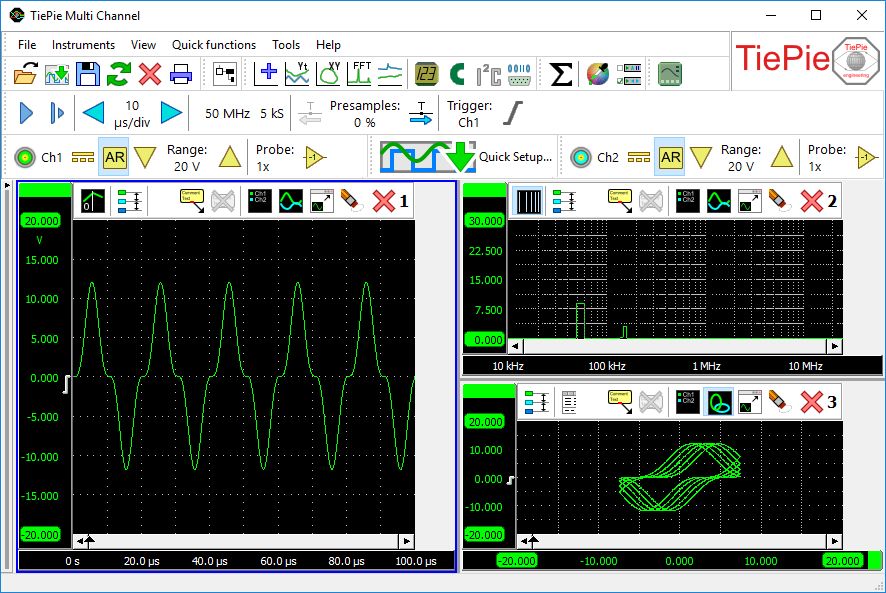

El alcance del software del osciloscopio multicanal, el analizador de espectro y el registrador de datos ofrecen una forma flexible de mostrar todos los aspectos de las señales medidas. Pueden tener uno o más gráficos, cada uno mostrando una o más señales, donde cada gráfico puede mostrar diferentes partes de una señal. Los gráficos pueden mostrar la (s) señal (es) de su Handyscope en modo Yt, en modo XY o como espectro de frecuencia, con o sin interpolación. Los colores de todos los elementos en un gráfico se pueden establecer en cualquier valor requerido. Las dimensiones del gráfico se pueden ajustar a cualquier tamaño requerido, los gráficos se pueden ubicar en una sola ventana o en ventanas separadas, que se pueden ubicar en cualquier parte del escritorio.[/vc_column_text]Muchas mediciones automáticas

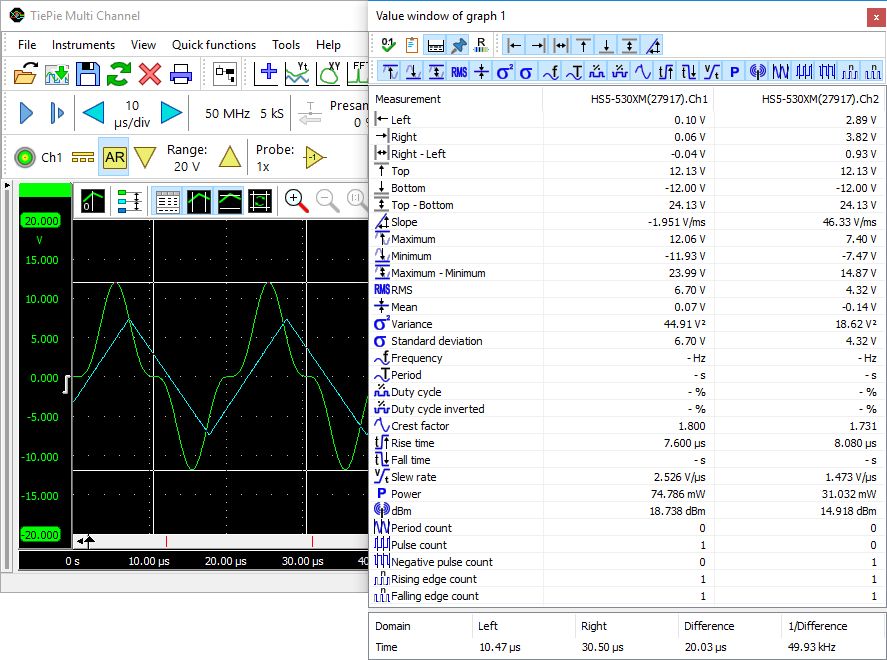

El software de osciloscopio multicanal presenta muchas mediciones automáticas, que pueden realizarse en las señales medidas de su Handyscope o en una selección de las señales medidas. Usando las mediciones automáticas en el osciloscopio, se revela cualquier detalle de su señal. Se pueden usar dos juegos de cursores, tanto horizontales como verticales, para indicar una parte de la señal que debe examinarse a fondo. Las mediciones automáticas incluyen, por ejemplo: Mínimo, Máximo, Superior-Inferior, RMS, Media, Varianza, Desviación estándar, Frecuencia.

Los resultados de la medición se muestran en una ventana de valor especial que se puede colocar en cualquier lugar de la pantalla de su computadora. Una barra de herramientas conveniente le permite habilitar o deshabilitar una medición con un solo clic. Los resultados de la medición se pueden copiar en el portapapeles, por ejemplo, para usarlos en informes. Al imprimir los gráficos, también se incluyen los cursores y los resultados de las mediciones.[/vc_column_text]Analizador de espectro de alto detalle

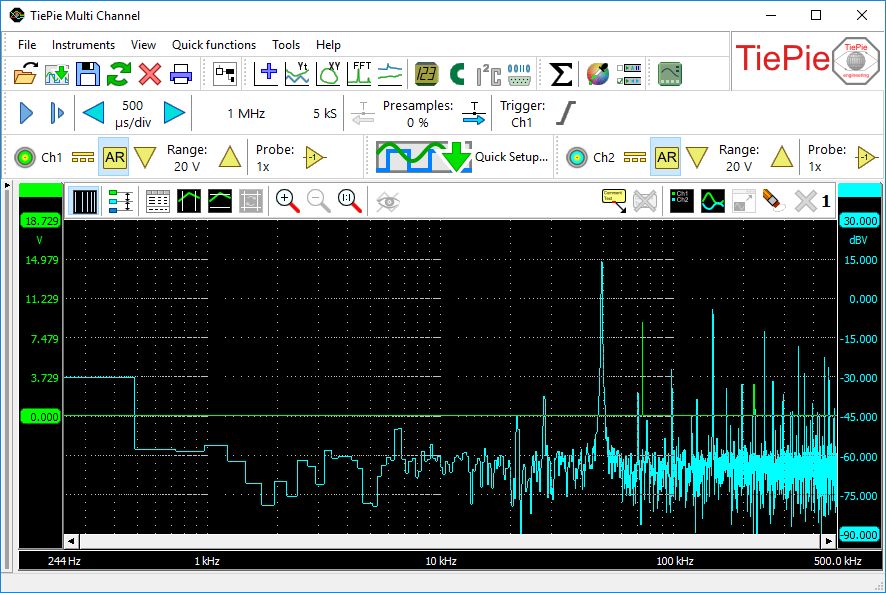

El analizador de espectro de software de osciloscopio multicanal de alto detalle aprovecha al máximo la memoria profunda de los Handyscopes USB de alta resolución. No solo le da a la memoria profunda un increíble ancho de banda de baja resolución de solo 7.45 Hz en un rango de frecuencia de 500 MHz, sino que también le da un rango dinámico vertical de 140 dB. Las rápidas y potentes rutinas FFT con muchas funciones de ventana seleccionables por el usuario le permiten ver los componentes de frecuencia más pequeños en sus señales.

La opción de visualización múltiple del analizador de espectro de software de osciloscopio multicanal permite ver múltiples partes del espectro al mismo tiempo, lo que permite una mejor comprensión de las señales que se analizan.[/vc_column_text]Disparadores avanzados

Para controlar las capacidades avanzadas de activación de su Handyscope, el software de osciloscopio multicanal proporciona un conveniente cuadro de diálogo de propiedades de activación. Permite ver y establecer todas las propiedades del activador, como por ejemplo, la fuente del activador, el tipo de activador, todos los niveles e histéresis y condiciones de tiempo opcionales. Además, proporciona una explicación sobre el tipo de activador seleccionado y ejemplos que sí provocan un activador (columna izquierda) y no causan un activador (columna derecha).[/vc_column_text]Zoom ilimitado

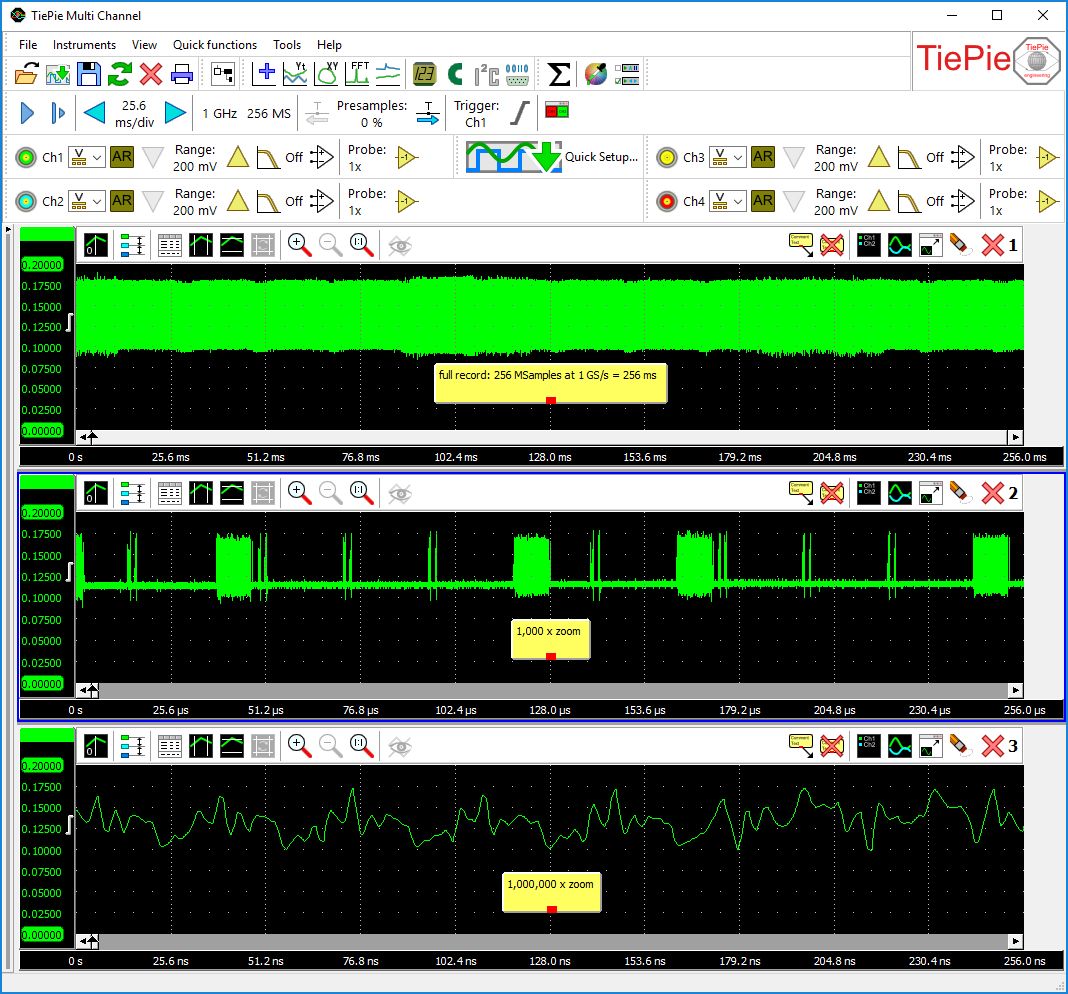

Cuando se mide a frecuencias de muestreo altas, es imprescindible una longitud de registro larga; de lo contrario, el búfer de adquisición está lleno antes de medir la señal. Por lo tanto, nuestros Handyscopes pueden tener hasta 256 M Muestras de longitud de registro por canal.

Para ver todos esos datos de manera conveniente y poder ver todos los detalles de las señales, el alcance del software del osciloscopio multicanal, el analizador de espectro y el registrador de datos admiten rutinas sofisticadas de dibujo de señales con capacidades de zoom ilimitadas. La señal completa se puede mostrar en cualquier tamaño de pantalla, sin pérdida de información. Sin embargo, puede acercarse a cualquier nivel requerido para ver los detalles más finos en las señales. Los factores de zoom de 1 millón, de incluso más, no son un problema, puede acercarse mucho más allá del nivel de muestra.[/vc_column_text]Analice protocolos rápidos de comunicación serial

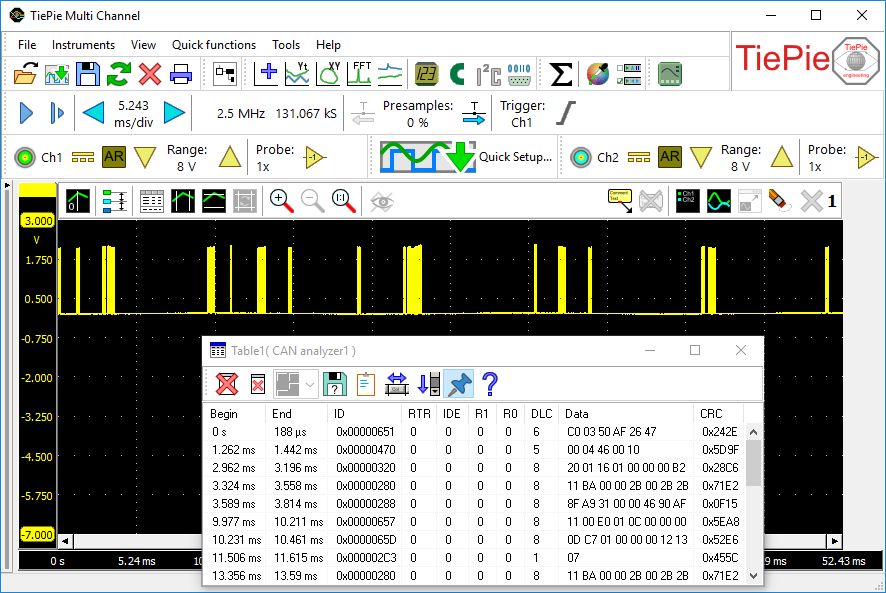

Para analizar o depurar sus comunicaciones en serie, simplemente mida la (s) señal (es) que transfieren el protocolo con su Handyscope y haga que sean analizadas y decodificadas por uno de los analizadores de protocolo de software de osciloscopio multicanal. La información decodificada de las comunicaciones en serie se puede mostrar en tablas, en gráficos y en el multímetro.

Un analizador de protocolos es una herramienta útil al desarrollar una implementación de hardware y / o software de un bus de comunicación. También se puede usar para depurar fallas del dispositivo o del bus.[/vc_column_text]Registro de datos 24/7

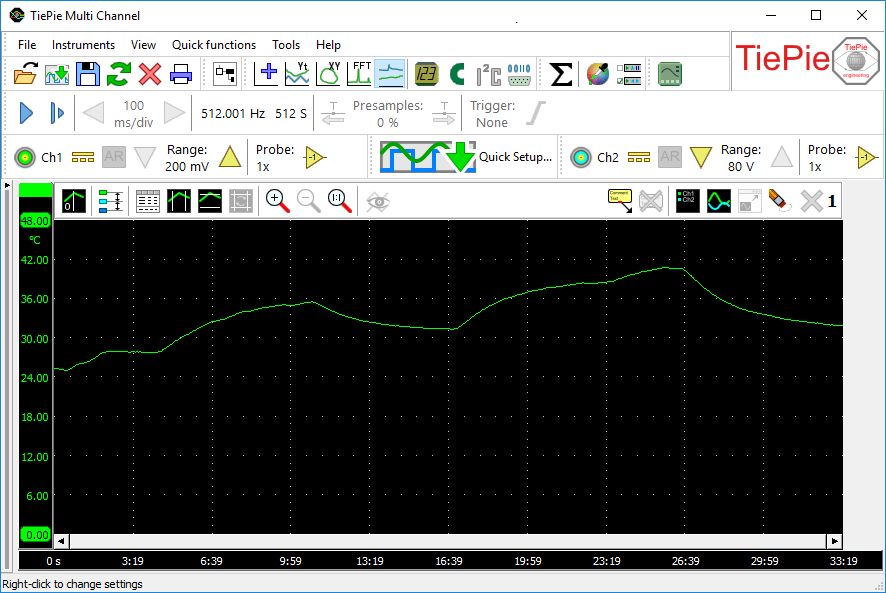

La medición de los cambios de señal a largo plazo con su Handyscope se realiza con el registrador de datos del software de osciloscopio multicanal. El registrador de datos registra su señal, continuamente sin interrupciones a alta velocidad, las 24 horas del día, los 7 días de la semana. Los resultados se muestran inmediatamente en la pantalla y todos los datos se pueden almacenar en el disco. Una barra de herramientas conveniente le permite navegar a través de los archivos almacenados para encontrar los momentos importantes en la medición.[/vc_column_text]
