Características generales

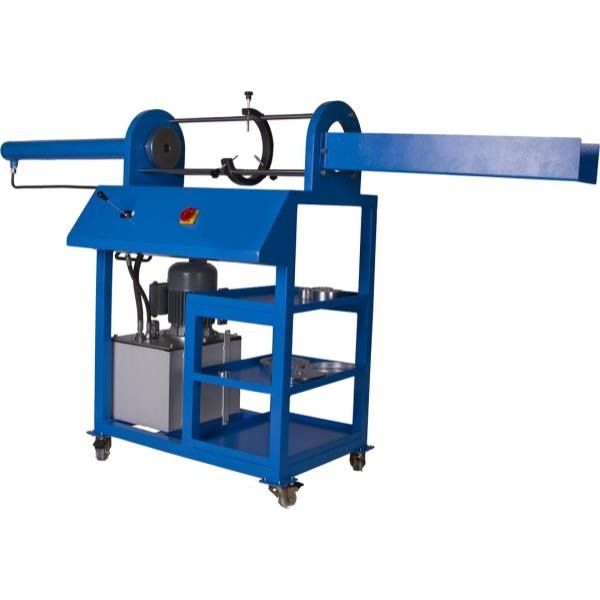

Extrusora Hidráulica Motorizada de Muestras
La extrusora hidráulica motorizada se utiliza para la extrusión rápida y suave de muestras de suelo de tubos de 38 mm a 160 mm y también moldes Proctor, CBR y Marshall.
La extrusora tiene una capacidad de 60 kN y un recorrido de pistón de 70 cm.
Las muestras con diferentes tamaños se pueden recolectar de forma segura después de la extrusión con la ayuda de la mesa de recepción de muestras ajustable en forma de V Esta mesa en V se puede desmontar fácilmente para ahorrar espacio. El pistón hidráulico se puede detener en cualquier posición durante la extracción.
Los adaptadores con diferentes tamaños deben pedirse por separado si es necesario.
La extrusora hidráulica motorizada se suministra completa con adaptadores para moldes de Ø100 mm (4 ”) y Ø150 mm (6”).
Los adaptadores de Ø 38 mm, Ø 50 mm y Ø 70 mm (anillo y sabotaje) deben pedirse por separado.
Normas:
EN 13286-2, 13286-47, 12697-30; AASHTO T134, T180, T193, T245; ASTM D698, D1557, D1587, D1559, D1883, BS 598-107, 1377-4, 1924-
Especificaciones técnicas
| Modelo | Código de producto | Nombre del producto | Tipo | Viaje de RAM (cm) | Capacidad (kN) | Dimensiones (cm) | Peso (kg) | Fuente de alimentación |
|---|---|---|---|---|---|---|---|---|
| BellExtHidMot-60A | B-01-03-09-090101 | Extrusora Hidráulica Motorizada de Muestras | Horizontal | 70 | 60 | 280x50x125 | 200 | 220 V, 50 Hz, 1 ph |
| BellExtHidMot-60B | B-01-03-09-090201 | Extrusora Hidráulica Motorizada de Muestras | Horizontal | 70 | 60 | 280x50x125 | 200 | 220 V, 60 Hz, 1 ph |
| BellExtHidMot-60C | B-01-03-09-090301 | Extrusora Hidráulica Motorizada de Muestras | Vertical | 70 | 60 | 65x75x175 | 200 | 220 V, 50 Hz, 1 ph |
| BellExtHidMot-60D | B-01-03-09-090401 | Extrusora Hidráulica Motorizada de Muestras | Vertical | 70 | 60 | 65x75x175 | 200 | 220 V, 60 Hz, 1 ph |
Accesorios/ Repuestos
| Código de producto | Nombre del producto |
|---|---|
| B-01-03-09-090501 | Adaptador para moldes de Ø 38 mm |
| B-01-03-09-090601 | Adaptador para moldes de Ø 50 mm |
| B-01-03-09-090701 | Adaptador para moldes de Ø 70 mm |
| B-01-03-09-090801 | Adaptador para moldes de Ø 100 mm |
| B-01-03-09-090901 | Adaptador para moldes de Ø 150 mm |
