Aplicación:
Metales-(alambre, varilla, tubo, tira, placa, tira)
Elementos de fijación (tracción, prueba, cizallamiento simple y doble)
Materiales de construcción(barra de refuerzo, alambre,malla,
plegado, compresión de hormigón y componentes)
Materiales no metálicos, y más
Normas:
ISO6892, ISO6935, BS 8110, BS4482, BS4483, BS444

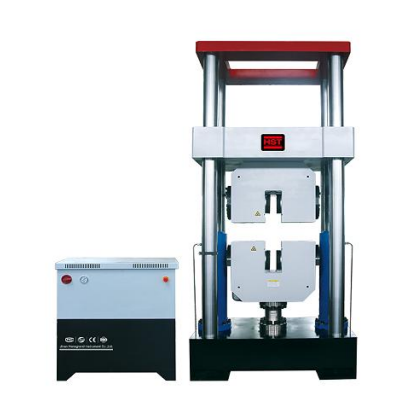

Cilindro doble bajo el marco de cuatro columnas
Espacio de prueba de ajuste de doble cilindro, carga de accionamiento de doble cilindro, servo electrohidráulico, sujeción automática de la mandíbula hidráulica en forma de cuña, control automático por ordenador
de sujeción, control automático por ordenador Visualización en tiempo real de la fuerza de carga
control, control de deformación y control de desplazamiento. En la prueba
de prueba, se pueden establecer tres modos de control según la configuración. Gran espacio de ensayo:
El travesaño de doble efecto permite acomodar rápidamente probetas de diferentes
longitudes. En el caso de longitudes adicionales de columnas, el espacio máximo de
espacio de ensayo es ajustable para satisfacer las probetas de longitudes adicionales.
| Modelo | Bell-MaqEnUniTSE-300 | Bell-MaqEnUniTSE-600 | Bell-MaqEnUniTSE-1000 | Bell-MaqEnUniTSE-2000 | Bell-MaqEnUniTSE-3000 |
|---|---|---|---|---|---|
| Codigo SKU | B-01-25-0203-0401 | B-01-25-0203-0402 | B-01-25-0203-0403 | B-01-25-0203-0404 | B-01-25-0203-0405 |
| máx . Capacidad de carga ( kN ) | 600 | 1000 | 2000 | 3000 | |
| Estructura _ | |||||
| Precisión de la carga de prueba(%) | |||||
| Rango de prueba | |||||
| Rango de medición de la deformación | |||||
| Velocidad de aumento de posición ( mm / min ) | 0-250 | 0– 150 | 0– 100 | 0– 100 | |
| Velocidad de descenso del pistón ( mm / minuto ) | 0-250 | 0– 180 | 0– 100 | 0– 100 | |
| Rango de tasa de carga de fuerza de prueba | |||||
| máx . Espacio de tracción ( mm ) | 580 | 700 | 1100 | 1100 | |
| máx . Espacio de compresión ( mm ) | 460 | 520 | 650 | 520 | |
| Carrera del pistón(mm) | 580 | 700 | 1100 | 1100 | |
| Max. Velocidad de carga(mm/min) | 100 | 75 | 50 | 100 | |
| Distancia entre columnas(mm) | 490x330 | 660x400 | 810x490 | 900x540 | |
| Método de sujeción | |||||
| Inserto redondo(mm) | Ф10-40 | Ф13-Ф26 Ф26-Ф40 | Ф15-Ф40; Ф40-Ф70 | Ф15-Ф40; Ф40-Ф70 |
|
| Inserto plano(mm) | 2-30 | 2-40 40-60 | 10-40 40-70 | 10-40 40-70 |
|
| Placas de compresión(mm) | |||||
| Dimensiones del marco de carga(mm) | 880x630x2980 | 980x720x3530 | 1220x760x1150 | 1220x760x1150 | |
| Peso (kg) | 3000 | 5000 | 8500 | 11500 | |
