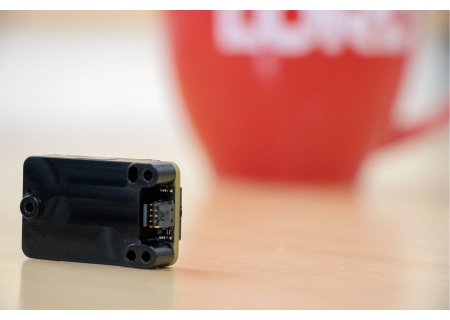

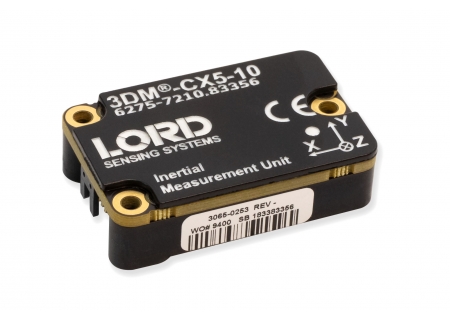

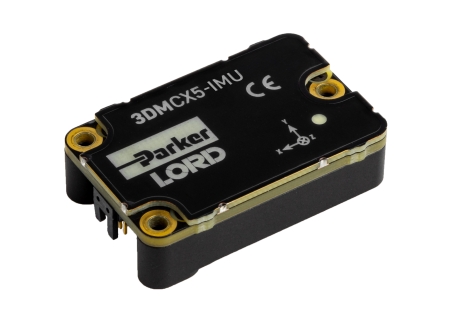

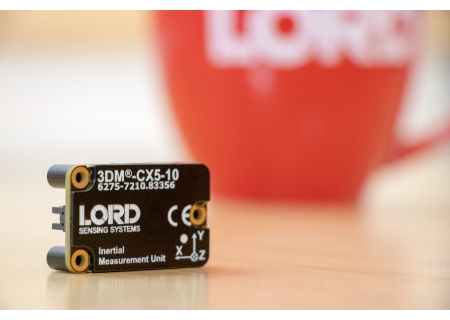

Unidad De Medición Inercial De Alto Rendimiento, Paquete OEM
La línea de productos CX tiene todas las mismas características de la serie GX en un paquete rentable y fácil de integrar sistemas diseñado para la producción en serie.
ESPECIFICACIONES
Sensor
- Acelerómetro de alto rendimiento
- 25 μg/√Hz (opción 8g)
- 80 μg/√Hz (opción 20g)
- Giroscopio súper estable
- Polarización de entrada de 8 dph (-40 a +85°C)
- Histéresis de temperatura de compensación 0.05°/s
- ARW 0.3°/√hr
Operación
- Frecuencias de muestreo ajustables hasta 1000Hz
- El protocolo MIP compatible con reenvío optimiza el ancho de banda
- Salidas IMU configurables
- Software SensorConnect para configuración, control, visualización y registro
Paquete
- Aluminio anodizado CNC
- Características de alineación de precisión
- Altamente compacto y de bajo perfil
- 38 mm x 24 mm x 10,7 mm
- 12.0 gramos
- Interfaz TTL UART (hasta 921600 BAUD)
- Rango de temperatura de funcionamiento de –40 a +85 °C
DOCUMENTACIÓN
Documentación general
DESCARGAS
Software/Firmware
Más
- Cable de comunicación y alimentación Micro D-to-RS232
- Cable artesanal con Micro DB9 y cables voladores
- Dibujo de la placa de conectividad de la serie C (archivo STP)
- Dibujo de control de interfaz
- KIT DE DESARROLLO 6212-3010, RS232, SERIE C INERCIAL
- PSA-05-R-090 Fuente de alimentación de CC de 9 Vold para cable RS-232
SOFTWARE
SENSORCONECTAR
Gratis
SensorConnect es la próxima generación en software de detección de escritorio.
Desde la configuración de nodos y redes de arranque, hasta la recopilación y análisis de datos en tiempo real, SensorConnect proporciona una experiencia moderna y potente con nuestros productos inalámbricos, inerciales y de desplazamiento.
Utilizando nuestros algoritmos inteligentes de recopilación de datos y gráficos, puede visualizar cantidades masivas de datos al instante y luego acercar los puntos de interés con la misma rapidez.
La funcionalidad incorporada de MathEngine permite matemáticas tanto en tiempo real como postprocesadas, como generar FFT, promedios, RMS, etc.
{MSCL}
API gratuita y de código abierto
La biblioteca de comunicación MicroStrain (MSCL) simplifica la escritura de código que interactúa con nuestros sensores inalámbricos, inerciales y de desplazamiento.
MSCL es completamente de código abierto y está alojado en GitHub bajo la licencia MIT.
Se proporciona documentación completa, código de ejemplo y una guía de inicio rápido para ayudarle a empezar.
Disponible para C++, Python y .NET.
MIP MONITOR
Software heredado gratuito
MIP Monitor es un software para PC diseñado específicamente para nuestros productos Inercial.
Configure nodos inerciales, comience el muestreo y vea los datos en tiempo real.
Los paquetes MIP también se pueden ver en su forma sin procesar para ayudar en el desarrollo de software personalizado.
