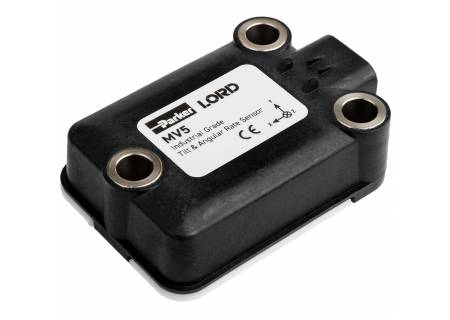

Sensor De Inclinación Y Velocidad Angular Industrial, Paquete IP68 / 69K
El MicroStrain MV5-AR aporta un nuevo nivel de precisión a las mediciones de inclinación dinámica, aceleración y velocidad angular en entornos desafiantes como los que encuentran las industrias de construcción pesada, fuera de carretera, agricultura y camiones.
El MV5-AR utiliza la potencia de un sofisticado filtro de Kalman extendido autoadaptativo (EKF) para eliminar errores asociados con vibraciones, movimientos lineales repentinos y terremotos, lo que resulta en una verdadera lectura de la inclinación en todas las condiciones. Su potencia y flexibilidad de montaje lo convierten en una solución de una sola pieza para una variedad de aplicaciones de vehículos.
ESPECIFICACIONES
Sensor
- Acelerómetro de alto rendimiento
- 85 μg/√Hz
- ±20 g
- Giroscopio de alto rendimiento
- 1000°/s
- Precisión de actitud ±0.2°
- Resolución de actitud 0.05°
- Totalmente calibrado y temperatura compensada
: 40 a +85 °C
Operación
- Frecuencias de muestreo ajustables de hasta 500Hz (100Hz predeterminado)
- Triple flexibilidad de potencia:
- 5V regulado
- Autobús de vehículo no regulado de 12V
- Autobús de vehículo no regulado de 24V
- El comando CAN único se ajusta a cualquier orientación de montaje
- Totalmente compatible con los estrictos estándares de pruebas automotrices y fuera de carretera
Paquete
- PBT termoplástico, reforzado, herméticamente sellado
- Protección de entrada IP68, IP69K
- Altamente compacto y de bajo perfil
- 80,0 mm x 55,0 mm x 24,0 mm
- 110,5 gramos
- Opciones de interfaz de bus J1939 o CANopen
- RoHS, REACH, CE
DOCUMENTACIÓN
Documentación general
- Hoja de datos
- Guía de inicio rápido
- Manual de instrucciones CAN J1939
- Manual de instrucciones M Series CANopen
- Kit de desarrollo serie M 6212-3014
- Kit de desarrollo de la serie M 6212-3014 (Japón)
- Kit de cables serie M 6212-3017
- Kit de cables serie M 6212-3017 (Japón)
- Declaración UE de conformidad
- Declaración de cumplimiento de REACH-SVHC
- Declaración de cumplimiento de RoHS
- Escudo de impacto – Archivo de dibujo STP
- Escudo de impacto – Dibujo mecánico
- Preguntas Frecuentes
