Este método ha sido desarrollado por el Departamento de Carreteras del Estado de California y ahora es aceptado por casi todas las Normas Internacionales vigentes. La prueba está dirigida a la evaluación de la capacidad de carga del suelo para el diseño de pavimentos flexibles en la construcción de carreteras. La prueba de compactación se puede realizar tanto con los apisonadores manuales como con el compactador automático.
El equipo CBR, fabricado en acero y chapado contra la corrosión, está disponible en diferentes versiones de acuerdo con las diferentes normas vigentes.
Especificaciones técnicas para los modelos ASTM D1883, AASHTO T193 ;

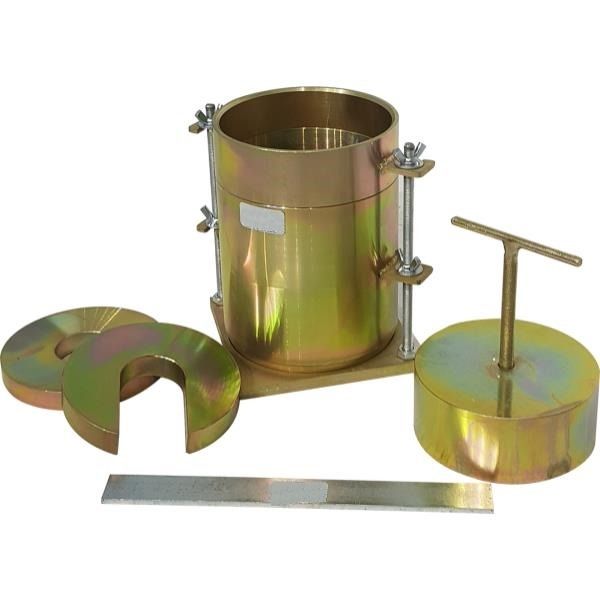

El juego de moldes CBR se suministra completo con collarín de extensión y placa base perforada.
Los otros accesorios deben pedirse por separado.
Especificaciones técnicas para EN 13286-47Modelos;
El juego de moldes CBR se suministra completo con collarín de extensión y placa base sólida.
Los otros accesorios deben pedirse por separado.
Hinchazón
Colocado en la parte superior de la muestra de suelo para permitir el monitoreo de la hinchazón.
El conjunto de prueba de oleaje consiste en una placa de oleaje con vástago ajustable, indicador de cuadrante (se pueden elegir los indicadores de cuadrante que se enumeran a continuación) y un trípode para montar el indicador de cuadrante de oleaje en posición en el collar del molde CBR.
El tanque de remojo CBR tiene dos modelos con capacidad de molde CBR de 6 o 15 piezas.
El conjunto de prueba de hinchamiento y el tanque de remojo CBR deben pedirse por separado para la prueba de hinchamiento.
Especificaciones técnicas para los modelos EN 13286-4, BS 1924: 2, BS 1377: 4 ;
El juego de moldes CBR se suministra completo con collarín de extensión y placa base sólida.
Los otros accesorios deben pedirse por separado.
Especificaciones Tecnicas
| Modelo | còdigo del Producto | Nombre del Producto | Normas | Dimensiones (mm) | Peso (kg) |
|---|---|---|---|---|---|
| BellMolCbrAcc-8 | B010309250101 | Juego de Moldes CBR | ASTM, AASHTO | 200x200x450 | 8 |
| BellMolCbrAcc-89 | B010309250201 | Juego de Moldes CBR | EN 13286-47 | 200x200x180 | 89 |
| BellMolCbrAcc-8,5 | B010309250301 | Juego de Moldes CBR | BS, EN 13286-4 | 200x200x450 | 8,5 |
| Modelo | Còdigo del Producto | Nombre del producto |
|---|---|---|
| BellMolCbrAcc-10 | B010309250401 | Indicador de esfera Analògica, 10x0,01 mm |
| BellMolCbrAcc-30 | B010309250501 | Indicador de esfera Analògica, 30x0,01 mm |
| BellMolCbrAcc-12,7A | B010309250601 | Reloj comparador Digital 12,7x0,01 mm |
| BellMolCbrAcc-25A | B010309250701 | Reloj comparador Digital 25x0,01 mm |
| BellMolCbrAcc-12,7B | B010309250801 | Reloj comparador Digital 12,7x0,001 mm |
| BellMolCbrAcc-25B | B010309250901 | Reloj comparador Digital 25x0,001 mm |
| Modelo | Còdigo del Producto | Nombre del Producto | Dimensiones(cm) | Peso(kg) |
|---|---|---|---|---|
| BellMolCbrAcc-0,5 | B010309251001 | Placa hinchable | 18x18x16 | 0,5 |
| BellMolCbrAcc-1 | B010309251101 | Trìpode | 20x20x30 | 1 |
| BellMolCbrAcc-3 | B010309251201 | Capacidad de muestra del tanque de remojo CBR 6 | 50x70x40 | 3 |
| BellMolCbrAcc-5 | B010309251301 | Depòsito de remojo CBR con capacidad para 15 muestras | 77x110x64 | 5 |

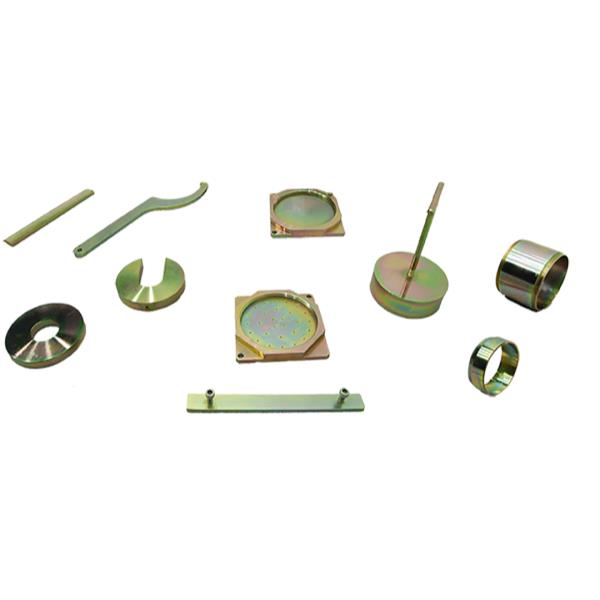

Accesorios/Repuestos
| Còdigo del Producto | Nombre del Producto | Normas | Dimensiones(mm) | Peso(kg) |
|---|---|---|---|---|
| B010309251401 | molde CBR | ASTM, AASHTO | 0152,4(6')x 177,8(7') | 4,5 |
| B010309251501 | Collar de Extensiòn | ASTM, AASHTO | 0152,4(6')x 50(2') | 1,5 |

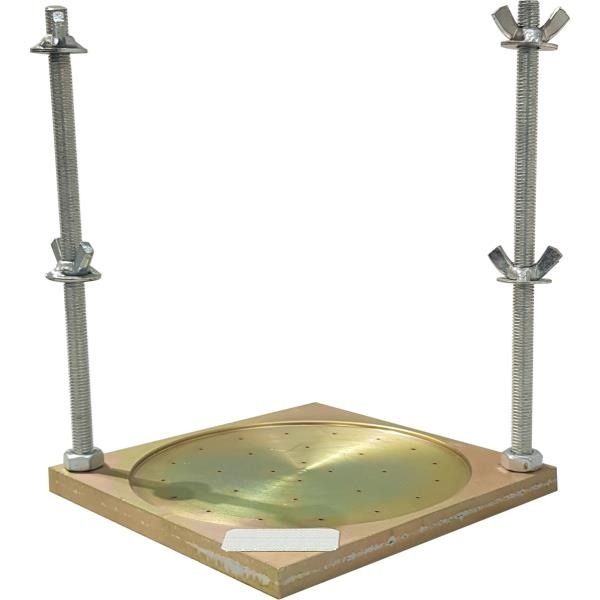

| B010309251601 | Placa base perforada | ASTM, AASHTO | 200x200x100 | 2 |

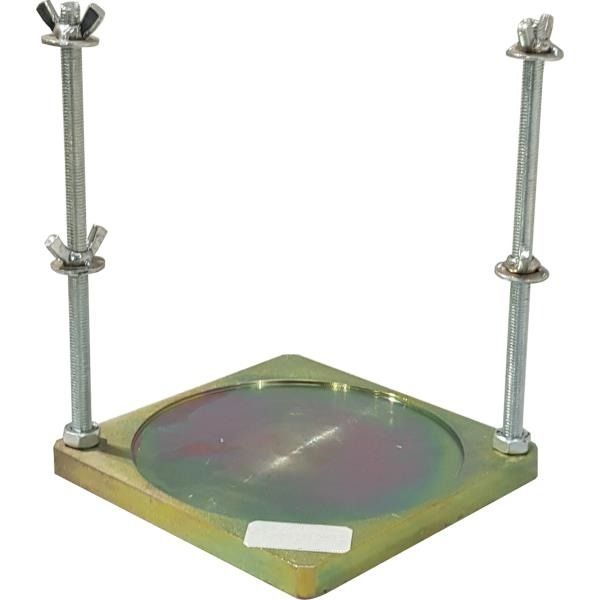

| B010309251701 | Placa base Sòlida CBR | ASTM, AASHTO | 200x200x100 | 3,4 |
| B010309251801 | Disco espaciador con mango en T | ASTM, AASHTO | 0150,8 x 61,4 | 38,5 |
| B010309251901 | Peso de sobrecarga anular | ASTM, AASHTO | 200x200x100 | 2,27 |
| B010309252001 | Peso de recargo ranurado | ASTM, AASHTO | 200x200x100 | 2,27 |
| B010309252101 | Borde recto | - | 300x30x5 | 1 |

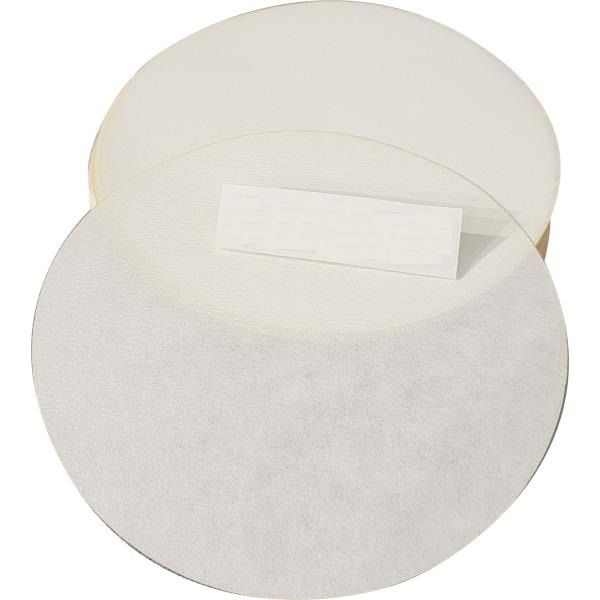

| B010309252201 | Papel de filtro No. 5x0150 m , paquete de 100 | ASTM, AASHTO | 200x200x20 | 0,1 |
| B010309252301 | Pantalla de Filtro, malla de 150 pm, 0 144 mm | ASTM, AASHTO | 150x150x20 | 1 |
| B010309252401 | Pantalla de Filtro, malla de 150 pm, 0 144 mm | EN 13286-47 | 0 150x120 | 5,3 |
| B010309252501 | Collar de Extensiòn | EN 13286-47 | 0 150x500 | 1,5 |
| B010309252601 | Placa base Sòlida CBR | EN 13286-47 | 200x200x100 | 3,4 |
| B010309252701 | Placa base perforada | EN 13286-47 | 200x200x100 | 2 |
| B010309252801 | Disco espaciador con mango en T | EN 13286-47 | 0 149,5x36 | 8,5 |
| B010309252901 | Peso de sobrecarga anular | Bs, EN 13286-47 | 200x200x100 | 2 |
| B010309253001 | Peso de recargo dividido | Bs, EN 13286-47 | 200x200x100 | 2 |
| B010309253101 | Pantalla de Filtro grueso 0 144 mm , paquete de 100 | Bs, EN 13286-47 | 200x200x20 | 0,1 |
| B010309253201 | Borde recto | -Bs, EN 13286-4 | 300x30x5 | 1 |
| B010309253301 | molde CBR | Bs, EN 13286-4 | 0 152x127 | 4,9 |
| B010309253401 | Collar de Extensiòn | Bs, EN 13286-4 | 0 152x50 | 1,5 |
| B010309253501 | Placa base Sòlida CBR | Bs, EN 13286-4 | 200x200x100 | 3,4 |
| B010309253601 | Placa base perforada | Bs, EN 13286-4 | 200x200x100 | 2 |
| B010309253701 | Tapòn de compactaciòn con mango en T | Bs, EN 13286-4 | 0 150x50 | 8,5 |
| B010309253801 | Peso de sobrecarga anular | Bs, EN 13286-4 | 200x200x100 | 2 |
| B010309253901 | Peso de recargo dividido | Bs, EN 13286-4 | 200x200x100 | 2 |
| B010309254001 | Papel de filtro No. 1x0150 mm, paquete de 100 | Bs, EN 13286-4 | 200x200x20 | 0,1 |
| B010309254101 | C-llave para HR-55300 , 2 Piezas | - | 200x300x100 | 1 |
| B010309254201 | Herramienta de montaje para placa base | - | 350x30x15 | 1 |
| B010309254301 | Borde Recto | - | 300x30x5 | 1 |
