Características generales

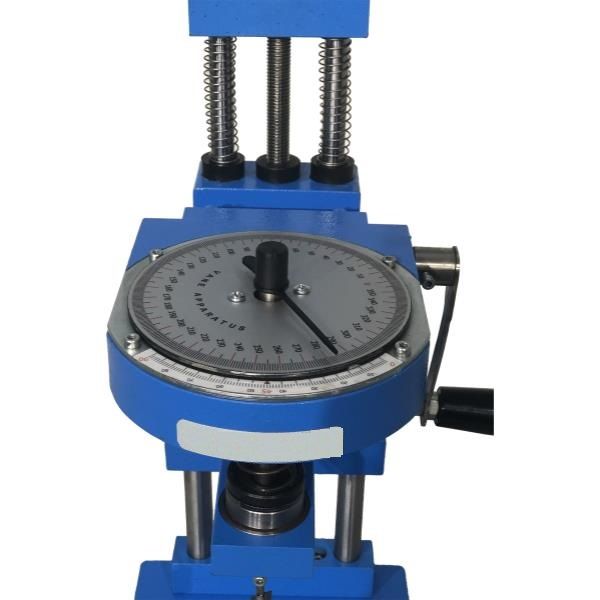

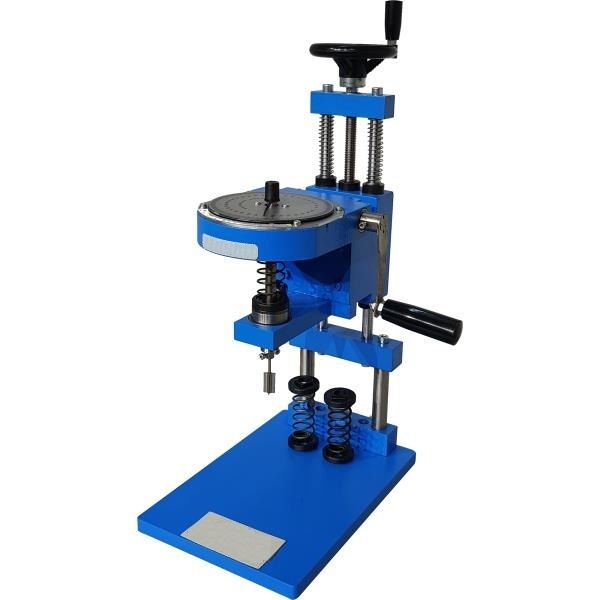

Laboratory Vane Apparatus se basa en un concepto original del Laboratorio de Investigación de Transporte y Carreteras del Reino Unido.
El Aparato de paletas de laboratorio es liviano, compacto y portátil, ideal para el sitio o el laboratorio principal, Método conveniente y rápido para determinar la resistencia al corte de suelos blandos, Fácil de usar: muchos cientos en funcionamiento hoy en día.
Se puede proporcionar con una amplia gama de tamaños de paletas, aunque como estándar, se vende con la paleta cuadrada de 12.7 mm y un conjunto de cuatro resortes calibrados. La prueba se puede realizar directamente en la muestra o en la muestra.
contenido en el tubo de muestreo. En este caso , se debe utilizar un accesorio para tubos de muestreo de Ø38 y Ø100 mm.
Una unidad de motorización también está disponible. Hay dos alternativas disponibles según los estándares.
El modelo BS incluye correa de transmisión, juego de poleas y espárragos de fijación. La velocidad de prueba es de 6 a 12 ° / min.
El modelo ASTM incluye correa de transmisión, juego de poleas y pernos de fijación. La velocidad de prueba es de 60 a 90 ° / min.
Normas
- BS 1377: 7, ASTM D4648
Especificaciones técnicas
| Modelo | Código de producto | Nombre del producto | Dimensiones (cm) | Peso (kg) |
|---|---|---|---|---|
| BellApaPalLab.11 | B-01-03-09-040101 | Aparato de paletas de laboratorio | 20x40x65 | 11 |
Accesorios/ Repuestos
| Código de producto | Nombre del producto | Fuente de alimentasion | Velocidad de prueba |
|---|---|---|---|
| B-01-03-09-040201 | Paleta, 25.4x25.4 mm | - | - |
| B-01-03-09-040301 | Paleta, 12.7x25.4 mm | - | - |
| B-01-03-09-040401 | Paleta, 12.7x19 mm | - | - |
| B-01-03-09-040501 | Accesorio para sujetar tubos de muestra de 38 y 100 mm | - | - |
| B-01-03-09-040601 | Paleta de repuestos, 12.7x12.7 mm | - | - |
| B-01-03-09-040701 | Juego de repuestos de cuatro resortes de calibración | - | - |
| B-01-03-09-040801 | Accesorio de motorizacion, BS 1377: 7 | 220 V 50 Hz, 1 ph | 6 a 12°/min. |
| B-01-03-09-040901 | Accesorio de motorizacion, BS 1377: 7 | 220 V 60 Hz, 1 ph | 6 a 12°/min. |
| B-01-03-09-041001 | Accesorio de motorizacion, ASTM D4648 | 220 V 50 Hz, 1 ph | 60 a 90°/min. |
| B-01-03-09-041101 | Accesorio de motorizacion, ASTM D4648 | 220 V 60 Hz, 1 ph | 60 a 90°/min. |
