El dispositivo se utiliza para determinar la resistencia de la unión entre la barra de acero de refuerzo anclada (barra de refuerzo) y el concreto y para verificar el rendimiento del anclaje in situ.

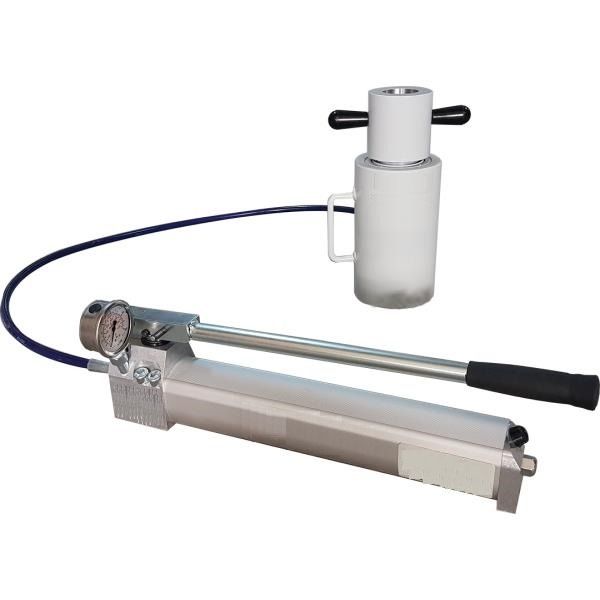

Dos modelos están disponibles Manual y Digital. El probador de fuerza de extracción Manual tiene un gato hidráulico (pistón) de 30 toneladas de capacidad, una bomba hidráulica manual de 700 bar, una manguera de alta presión y un aparato de conexión.
El probador digital de fuerza de extracción de armadura tiene una unidad de lectura digital, un gato hidráulico (pistón) de 30 toneladas de capacidad, una bomba manual hidráulica de 700 bar, una manguera de alta presión y un aparato de conexión.
Los probadores de fuerza de extracción de barras de refuerzo tienen un cilindro hidráulico de acero.

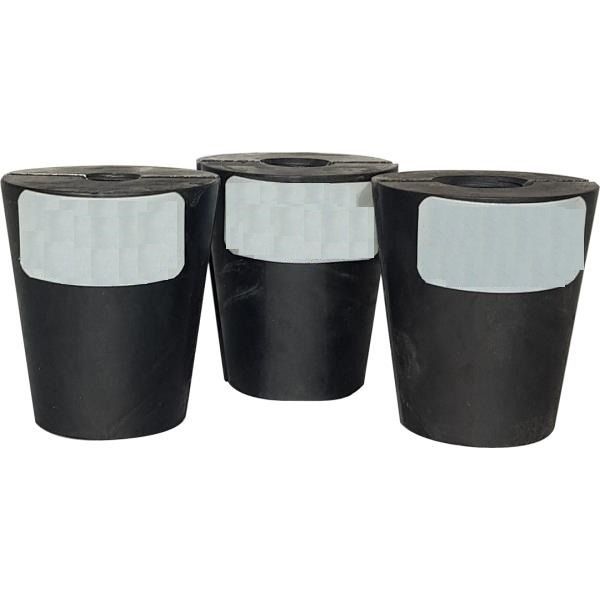

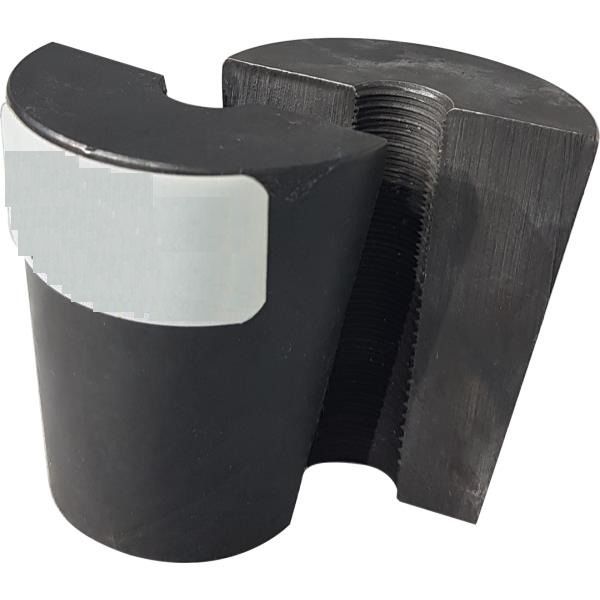

El aparato se suministra completo con un juego de mordazas especiales (8-10 / 12-14 / 16-18 / 20-22 / 24-26 / 28-30 / 30-32) que permite al usuario probar las barras de anclaje con diferentes diámetros.
Estas mordazas están hechas de acero de alta resistencia.
Es adecuado hasta Q 32 mm de muestra.
| Modelo | Código | Nombre Producto | Varilla . (mm) | Carrera (mm) | Dimensiones (cm) | Peso (kg) |
|---|---|---|---|---|---|---|
| BellApaPruExt-50A | B-01-03-07-090101 | Aparato de prueba de extracción manual | Ø 8 hasta 32 | 50 | 80X35X32 | 50 |
| BellApaPruExt-50B | B-01-03-07-090201 | Aparato de prueba de extracción digital | Ø 8 hasta 32 | 50 | 80X35X32 | 50 |
| BellApaPruExt-50C | B-01-03-07-090301 | Aparato de prueba de extracción manual | Ø 8 hasta 40 | 50 | 80X40X32 | 50 |
| BellApaPruExt50D | B-01-03-07-090401 | Aparato de prueba de extracción digital | Ø 8 hasta 40 | 50 | 80X40X32 | 50 |
| BellApaPruExt-50E | B-01-03-07-090501 | Aparato de prueba de extracción manual | Ø 8 hasta 40 | 50 | 80X43X32 | 50 |
| BellApaPruExt-50F | B-01-03-07-090601 | Aparato de prueba de extracción digital | Ø 8 hasta 40 | 50 | 80X43X32 | 50 |
| Código de producto | Nombre del producto |
|---|---|
| B-01-03-07-090701 | Bomba de mano hidráulica |
| B-01-03-07-090801 | Gato hidráulico (pistón) 30 toneladas de capacidad |
| B-01-03-07-090901 | Gato hidráulico (pistón) capacidad de 60 toneladas |
| B-01-03-07-091001 | Gato hidráulico (pistón 100 toneladas de capacidad |
| B-01-03-07-091101 | Manguera de alta presión, 1 m |

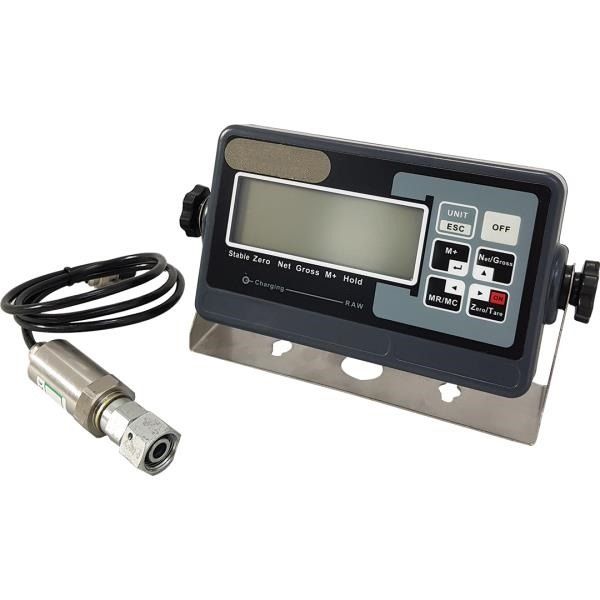

| B-01-03-07-091201 | Unidad de lectura digital con pilas |
| B-01-03-07-091301 | Transductor de presión |
| B-01-03-07-091401 | Juego de mordazas especial, Ø 8 a 32 mm |
| B-01-03-07-091501 | Juego de mordazas especial, Ø 8 a 40 mm |
| B-01-03-07-091601 | Juego de mordazas para Ø 8 - 10 mm |
| B-01-03-07-091701 | Juego de mordazas para Ø 12-14 mm |
| B-01-03-07-091801 | Juego de mordazas para Ø 16-18 mm |
| B-01-03-07-091901 | Juego de mordazas para Ø 20 - 22 mm |
| B-01-03-07-092001 | Juego de mordazas para Ø 24 - 26 mm |
| B-01-03-07-092101 | Juego de mordazas para Ø 28 - 30 mm |
| B-01-03-07-092201 | Juego de mordazas para Ø 30 - 32 mm |
| B-01-03-07-092301 | Juego de mordazas para Ø 36 - 40 mm |
| B-01-03-07-092401 | Asiento de mandíbula para B-01-03-07-091401 |
| B-01-03-07-092501 | Asiento de mandíbula para B-01-03-07-091501 |
