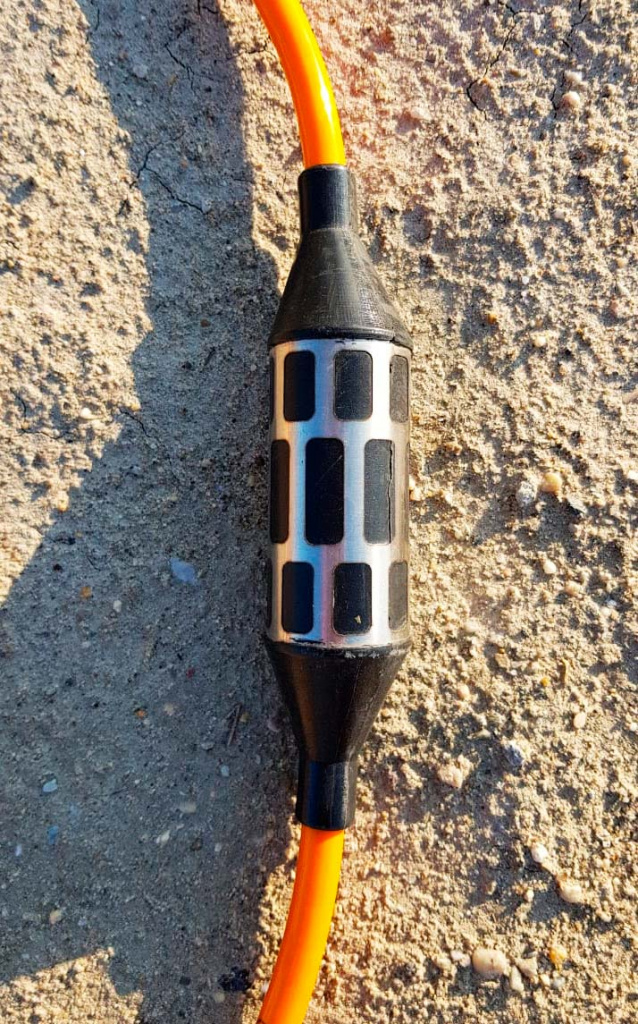

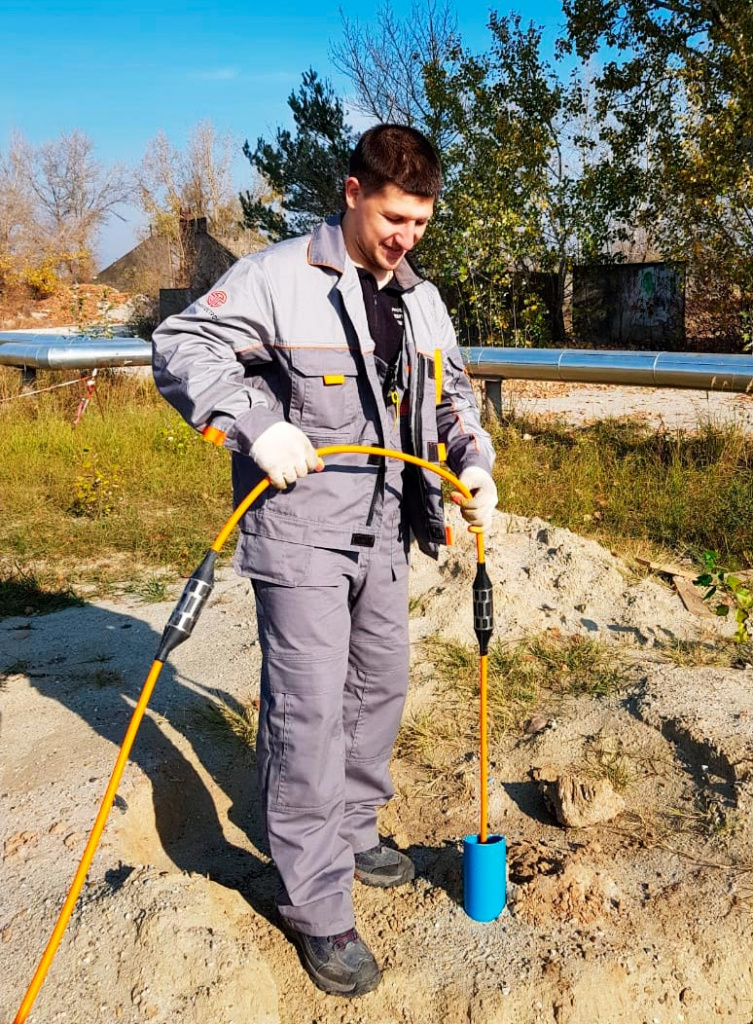

WellStreamer es una matriz de hidrófonos de pozo, especialmente desarrollada para adquisiciones sísmicas en pozos llenos de agua. Diseñamos una herramienta receptora excepcionalmente fácil de usar y robusta con sensores piezocerámicos sensibles sin aceleración y preamplificadores de señal en cada módulo para registrar ondas de compresión (P) durante VSP, estudios de orificios cruzados, pruebas sísmicas paralelas y otras técnicas sísmicas de pozo de alta resolución. WellStreamer también se utiliza para el monitoreo geotécnico de la estructura de atraques, presas y otras estructuras hidráulicas; en este caso, puede ubicarse debajo de la superficie del agua en un lado de la construcción. La medición de la longitud de las pilas mediante pruebas sísmicas paralelas, el control geotécnico del proceso de estabilización del suelo, el control de la continuidad y el espesor de la pared de hielo durante la construcción del pozo de la mina también son aplicaciones de matriz de hidrófonos.
WellStreamer se puede suministrar en varias configuraciones, a partir de 4 canales y hasta 48 unidades con una separación típica de 1 m o 2 m. Puede equiparse con un conector para el geófono terrestre de referencia para controlar la sincronización fuente-sismógrafo durante el estudio VSP y para mejorar la precisión del cálculo de velocidades de intervalo. El registro de señales es proporcionado por casi cualquier sismógrafo.

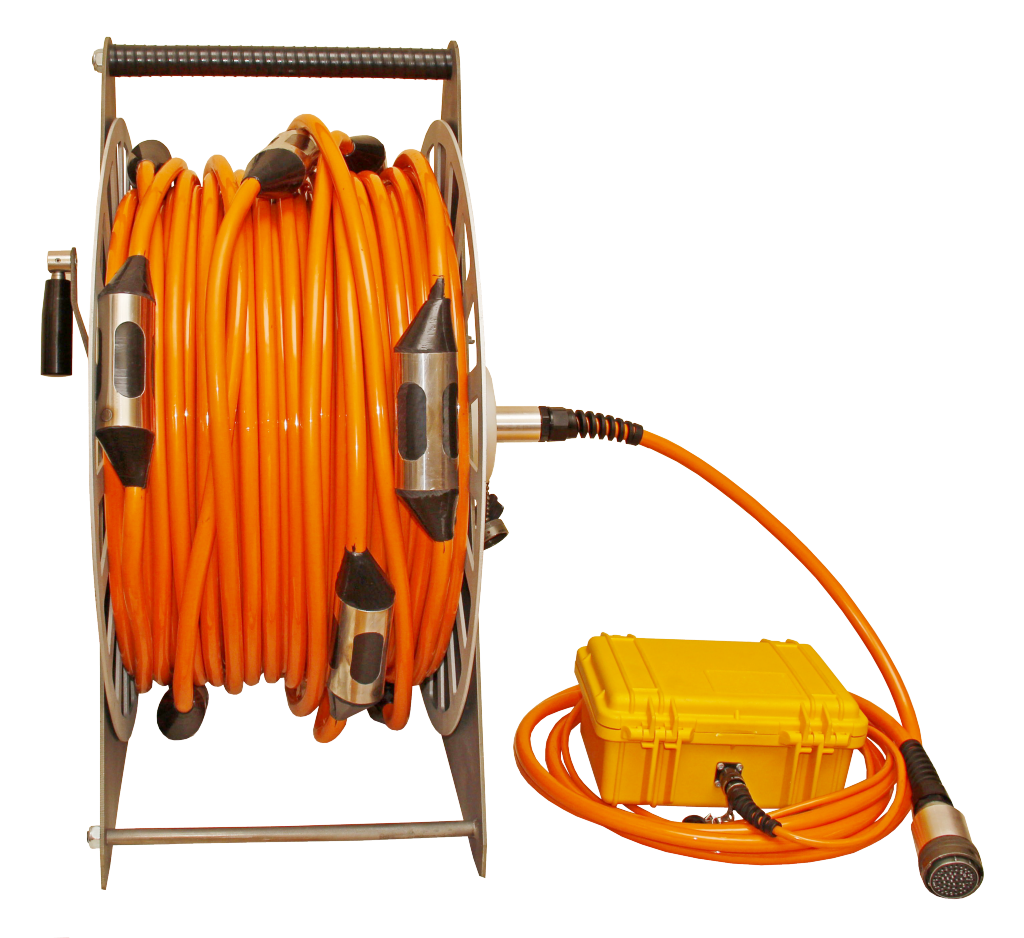

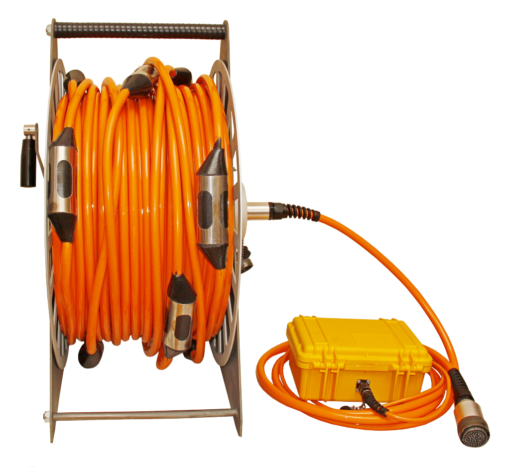

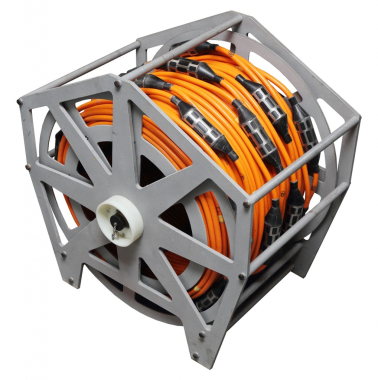

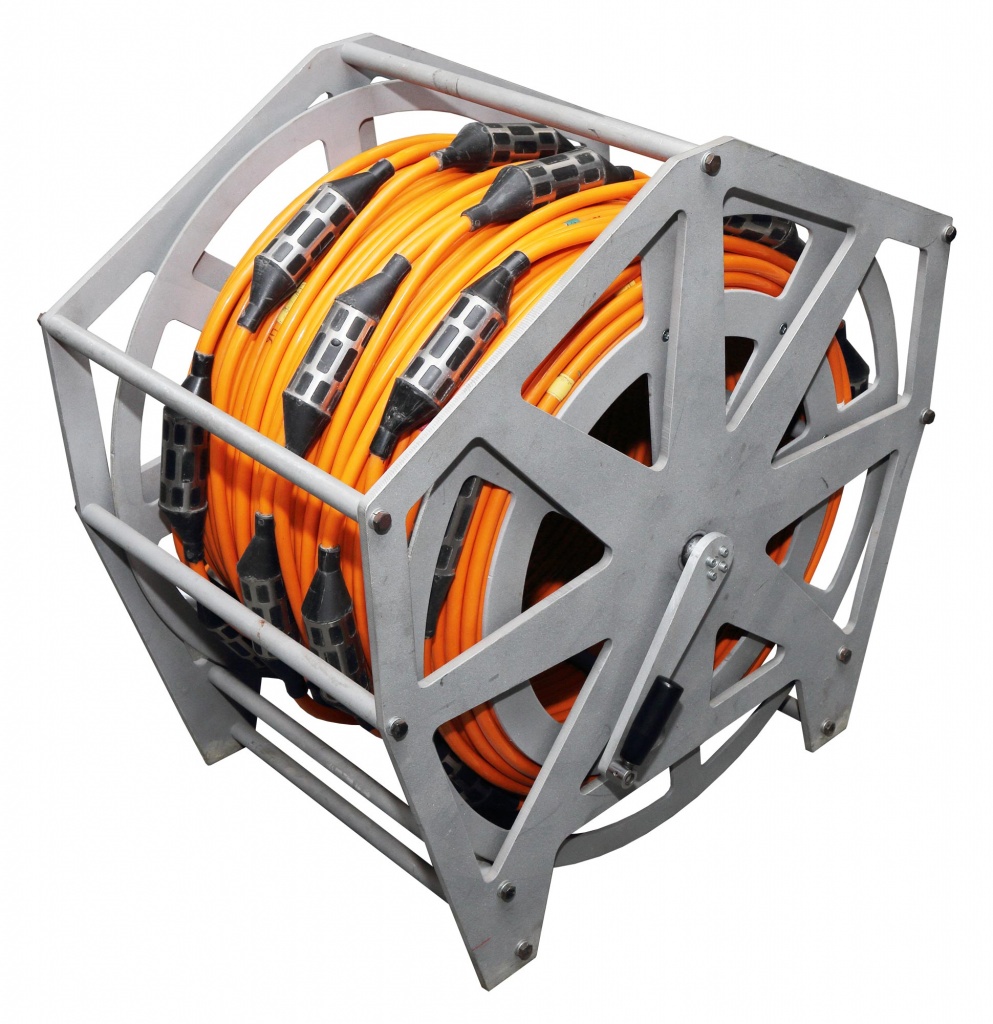

Montado en un carrete con un anillo colector, que se puede pedir con el streamer, proporciona una solución de adquisición de datos fácil de operar sin perder tiempo desenchufando el equipo durante las operaciones de cable. La comodidad y seguridad del trabajo en pozos profundos están garantizadas por cabrestantes especializados BGW y BGW light.
WellStreamer y matriz de pozos 3C (GStreamer / GStreamer-P / GStreamer-E) con fuentes de presión y ondas de cizallamiento Pulse, SHock o GeoSV es un equipo avanzado establecido para pruebas sísmicas de barreno cruzado (ASTM D4428 / D4428M) o tomografía multionda con registro de ondas P y S. Estas tecnologías están diseñadas para determinar la relación de Poisson y los módulos dinámicos de las capas geológicas estudiadas en ocurrencia natural. Por favor, vea los detalles aquí.
Áreas de aplicación de WellStreamer:
- Estudios sísmicos de pozos en tierra y en áreas acuáticas utilizando pruebas sísmicas de barrenos cruzados y tomografía (CST), perfil sísmico vertical (VSP), VSP de alta resolución, registro acústico de baja frecuencia, escaneo lateral sísmico, etc.
- Estudios de ingeniería para la construcción de instalaciones altamente sensibles
- Búsqueda de karsts, zonas fracturadas y desconsolidadas, y geofísica minera
- Exploración minera
- Monitoreo geotécnico de la cimentación del suelo y determinación de su capacidad de carga, incluso de acuerdo con la norma ASTM D4428 / D4428M
- Tala transversal de cimentaciones de hormigón, pilotes, muros de contención, cimentaciones de diafragma, presas, etc.
- Control de estabilización de suelos
- Control de la continuidad y espesor de la pared de hielo durante la construcción del pozo de la mina
- Ubicación de grietas en presas hidroeléctricas de concreto
- Pruebas sísmicas paralelas de pilotes o cimentaciones
Conjunto de entrega:
- Matriz de hidrófonos WellStreamer
- Batería con cargador
- Soporte para fijar la matriz en la cabeza del pozo
Además de la matriz de hidrófonos WellStreamer, se pueden comprar los siguientes artículos:
- Carrete con anillo colector
- Cabrestante de luz BGW o BGW
- Fuente de energía Jack con mando a distancia JackPad
- Fuentes de perforación de ondas de presión (P) (Pulso) o cizallamiento (S) de polarización horizontal (SHock) y vertical (GeoSV)
- Sondas de perforación 3C de uno y varios niveles con sistemas de anclaje de resorte (GStreamer), neumática (GStreamer-P) y electromecánica (GStreamer-E)
- Sismógrafos de alta frecuencia Sigma 4+ o DAQlink 4
- Inclinómetro de pozo INCLIS
| Número de canales | 4, 6, 12, 24 ó 48 |
|---|---|
| Frecuencia de funcionamiento | 10 – 10 000 Hz |
| Capacidad eléctrica del elemento piezoeléctrico | 4 000 pF |
| Sensibilidad del elemento piezoeléctrico | 180 μV / Pa |
| Presión máxima de trabajo | 60 cajeros automáticos |
| Presión destructiva | > 100 cajeros automáticos |
| Sensibilidad a las aceleraciones | Sin aceleración |
| Cambio en la sensibilidad dependiendo de la profundidad | no |
| Tipo de preamplificador | asimétrica de bajo ruido |
| Ganancia del preamplificador | 6 dB |
| Tensión de la fuente de alimentación | bipolar de ±11 a ±16 V |
| Corriente por canal | 10 mA |
| Impedancia de salida del preamplificador | 395 ohmios |
| Valor máximo de la señal de salida | ±3,8 V |
| La tensión cuadrática media del ruido eléctrico intrínseco (salida) en la anchura de banda de trabajo no supera | 10 μV |
| Rango de temperatura de funcionamiento | -10 ÷ +70 °C |
| Rango de temperatura de almacenamiento | -40 ÷ +70 °C |
| Diámetro del módulo hidrófono | 42 mm |
| Longitud del módulo hidrófono | 200 mm |
| Peso del módulo hidrófono | 300 g |
| Distancia interhidrófona en la matriz | bajo petición, pero ≥ 0,25 m |
| Material de blindaje del cable | poliuretano |
| Hermitización longitudinal del cable | Sí |
| Blindaje del cable y módulo de hidrófono | Sí |
| Refuerzo de cable | kevlar |
| Carga de trabajo | 200 kg |
| Carga de rotura | > 400 kg |
| Diámetro del cable | 13 mm |
| Radio de curvatura mínimo del cable | 120 mm |
| Radio de curvatura mínimo de la sección activa | 220 mm |
| Peso del cable | 168 g/m |
| Peso de la matriz de hidrófonos de 130 metros con carrete | 38 kg |
| Dimensiones en un carrete | 760×775×400 mm |
| Longitud máxima de la matriz de hidrófonos | 700 metros |
| Conector final | por acuerdo |
