El sistema de presión manual se utiliza para mantener la presión lateral constante en las celdas hoektriaxiales y consta de una bomba manual hidráulica con depósito de aceite, una unidad de lectura digital de precisión, un transductor de presión y una manguera flexible de 3 m de largo con acoplamiento rápido.
Tipo BX (Ø 42,04 mm), tipo NX (Ø54,74 mm) y HQ, Ø 63,5 mm Las celdas Hoek han sido diseñadas para ensayos triaxiales de muestras de roca.

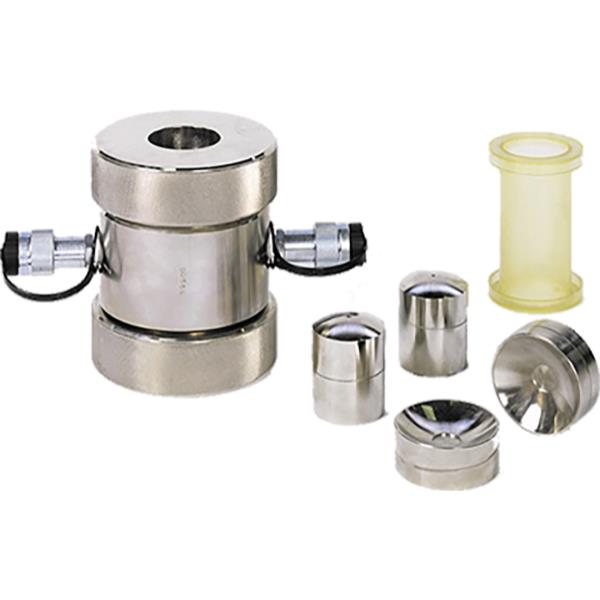

Las celdas Hoek comprenden un cuerpo de acero completo con dos acoplamientos autosellantes de liberación rápida, dos tapas de acero que se atornillan al cuerpo de la celda, 2 piezas de tapas de carga superior y 2 piezas de inferior con acoplamiento esférico y un manguito de sellado de goma para separar el espécimen del líquido celular.
Equipo de prueba triaxial completo con sistema de presión manual para presión lateral en celda Hoek con capacidad de 700 bar.
Las celdas Hoek y los manguitos de sellado de repuesto para celdas Hoek se deben pedir por separado según la prueba.
Especificaciones Técnicas
| Modelo | Código de Producto | Nombre del Producto | Max. presión laboral | Dimensiones (cm) | Peso (kg) |
|---|---|---|---|---|---|
| BellTriEsRoc-700 | B-01-03-04-070101 | Equipo de prueba triaxial en muestras de roca | 700 bar | — | — |

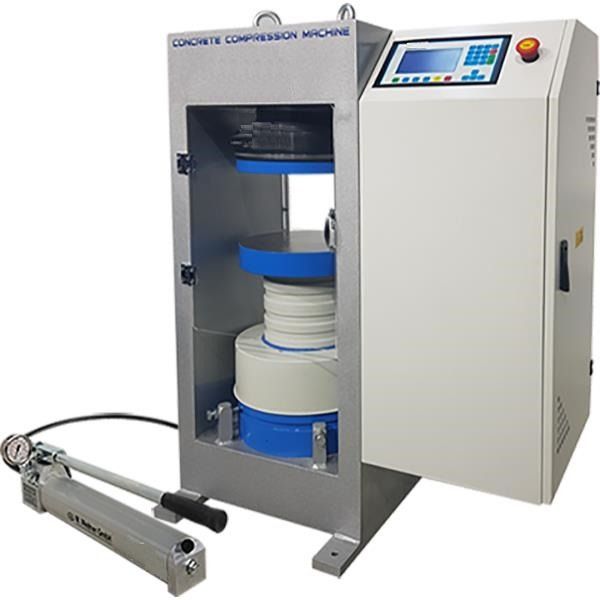

| BellTriEsRoc-400 | B-01-03-04-070201 | Máquina de prueba de compresión automática 2000kn | 400 bar | 81x50x100 | 900 |
Accesorios/Repuestos
| Código de Producto | Nombre del Producto | Max. Presión laboral | Dimensiones (cm) | Peso (kg) |
|---|---|---|---|---|
| B-01-03-04-070301 | Sistema de presión manual para presión lateral en la celda hoek | 700 bar | 105x50x30 | 20 |
| B-01-03-04-070401 | Bomba de mano hidráulica | 700 bar | — | — |

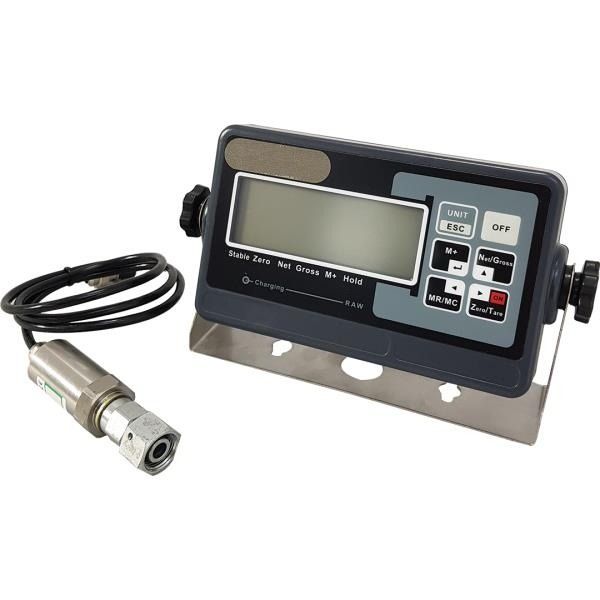

| B-01-03-04-070501 | Transductor de presión y unidad de lectura digital | — | — | — |
| B-01-03-04-070601 | Celda hoek, BX, 42,04 mm | — | 35x15x20 | 15 |
| B-01-03-04-070701 | Manguitos de sellado de repuesto para B-01-03-04-070601 | — | — | — |
| B-01-03-04-070801 | Celda hoek, NX, 54,74 mm | — | 35x15x20 | 15 |
| B-01-03-04-070901 | Manguitos de sellado de repuesto para B-01-03-04-070801 | — | — | — |
| B-01-03-04-071001 | Celda hoek, HQ, 63,5 mm | — | 35x15x20 | 15 |
| B-01-03-04-071101 | Manguitos de sellado de repuesto para B-01-03-04-071001 | — | — | — |
