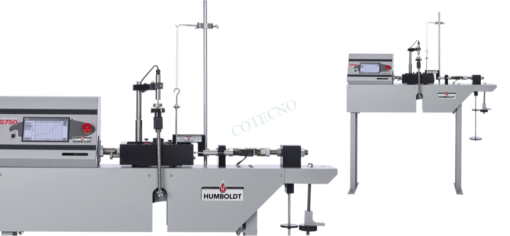

La máquina de corte directo HM-5070A es una opción económica para realizar pruebas de corte directo / residual utilizando el método de peso muerto y dispositivos de medición analógicos. El sistema basado en microprocesador presenta un sistema de accionamiento por motor paso a paso y una pantalla táctil de 7 “que permite al operador controlar y controlar todas las funciones de prueba.
Al igual que todas las máquinas de serie élite, el HM-5070A se basa en el registrador de datos integrado de 4 canales con control de pantalla táctil, que permite usar el HM-5070A como un dispositivo independiente capaz de control completo de pruebas y registro de datos. También puede ser controlado por una computadora en red en cualquier ubicación con acceso a la red. El carro acepta cuadrados de caja de corte hasta una dimensión interna de 4,0 “(100 mm). Las mediciones hacia delante y hacia atrás permiten la prueba de corte residual como estándar. Una característica de seguridad incorporada evita la sobrecarga del sistema de medición de carga.
El HM-5070A se suministra completo con una celda de carga con una capacidad de 2,000 lbf (10kN); Transductor de deformación horizontal de 1 “(25.4 mm) y transductor de tensión vertical de 0.4” (10.2 mm). Los conjuntos de caja de corte y los accesorios relacionados no están incluidos y deben pedirse por separado.
Dispositivo de contrapeso para cumplir con ASTM D3080 incluido. No disponible en ningún otro lado. También disponible como un kit de actualización. HM-2560A.1
| Movimiento horizontal: | 2″ (50mm) Maximo |
| Fuerza de corte horizontal: | 2000 lbf (10kN) |
| Carga vertical: | 2000 lbf (10kN) |
| Canales de datos: | 4 canales analógicos |
| Rango de velocidad: | 0.00001 to 0.49999 in./min. 0.00001 to 12.9999 mm/min. |
| Almacenamiento de datos: | 1000 pruebas y hasta 3000 lecturas por prueba |
| Dimensiones (L x D x H): | 40″ x 10″ x 45″ (1016 x 254 x 1143mm) |
| Voltaje: | 110/220V 50/60Hz – 6.5amps |
| Peso neto: | 288 lbs (131kg) |
 |
HM-001076 | Bola de repuesto, acero inoxidable 440 de 5/8 “ |
 |
HM-2751.25D | Conjunto de caja de corte 2.5” (circular) |
 |
HM-2751.60S | Conjunto de caja de corte (cuadrado) |
| Elite-Series-Direct-Shear (hoja de datos PDF) |
| HM-5760-Manual-0717(Manual del producto PDF) |
