Aplicación:
Metales (alambre, varilla, tubo, tira, placa, tira)
Fijaciones (tracción, prueba, cizallamiento simple y doble)
Materiales de construcción(barra de refuerzo, alambre,malla,
plegado, compresión de hormigón y componentes)
Materiales no metálicos, y más
Normas:
ISO6892, ISO6935, BS 8110, BS4482, BS4483, BS444

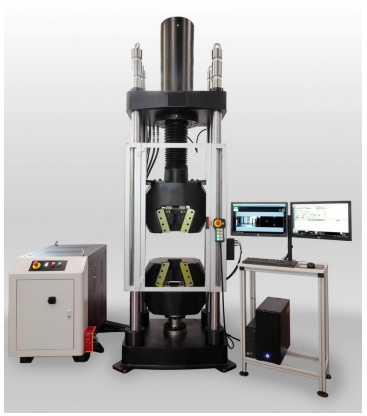

Actuador hidráulico de doble dirección RFCTop montado en la parte superior.
Se utiliza para aplicar una carga de tracción o compresión a la muestra de ensayo;
este diseño facilita la provisión de diferentes longitudes de carrera.
Amplio espacio de ensayo: el travesaño de doble efecto permite acomodar rápidamente
de doble efecto permite acomodar rápidamente probetas de diferentes longitudes.
En el caso de longitudes adicionales de columnas, el espacio de ensayo máximo es ajustable para satisfacer las probetas de longitud adicional.
| MODELO | Bell-MaqUSH-EU300 | Bell-MaqUSH-EU600 | Bell-MaqUSH-EU1000 | Bell-MaqUSH-EU2000 | Bell-MaqUSH-EU3000 |
|---|---|---|---|---|---|
| Código SKU | B-01-25-0202-0501 | B-01-25-0202-0502 | B-01-25-0202-0503 | B-01-25-0202-0504 | B-01-25-0202-0505 |
| Capacidad de carga Capacidad de carga (kN) | 300 | 600 | 1000 | 2000 | 3000 |
| Estructura | Cuatro columnas | ||||
| Precisión de la carga de prueba (%) | |||||
| Precisión de la deformación(%) | |||||
| Rango de prueba | |||||
| Rango de medición de la deformación | |||||
| Velocidad de aumento de la posión（mm/min） | 0-250 | 0-150 | 0-100 | 0-100 | |
| Velocidad de descenso del pistón（mm/min） | 0-250 | 0-180 | 0-100 | 0-100 | |
| Rango de la tasa de carga de la fuerza de prueba | |||||
| Max. Espacio de tracción(mm) | 580 | 700-1000 | 700 | 800 | |
| Max. Espacio de compresión(mm) 300 | 300 | 460 | 520 | 650 | 520 |
| Carrera del actuador(mm) 370 | 370 | 580 | 650 | 700 | 800 |
| Máx. Velocidad de carga(mm/min) 100 | 100 | 100 | 75 | 50 | 100 |
| Distancia entre columnas(mm) | 500 | 490x330 | 660x400 | 810x490 | 900x540 |
| Método de sujeción | |||||
| Inserción redonda(mm) | Ф10-32 | Ф10-40 | Ф13-Ф26 Ф26-Ф40 | Ф15-Ф40 Ф40-Ф70 | Ф15-Ф40 Ф40-Ф70 |
| Inserto plano(mm) | 2-25 | 2-30 | 2-40 40-60 | 10-40 40-70 | 10-70 |
| Placas de compresión(mm) | |||||
| Dimensiones del marco de carga(mm) | 880x630x2980 | 880x630x2980 | 980x720x3530 | 1505x1186x4178 | 1505x1186x4178 |
| Peso (kg) | 1500 | 3000 | 5000 | 8500 | 11500 |
