Los microscopios invertidos Oxion Inverso para la ciencia de los materiales se utilizan especialmente para la observación de grandes piezas de material a base de metal, madera, plástico y otros materiales opacos a la luz
El Oxion Inverso se suministra con un potente sistema de iluminación halógeno 50W que genera imágenes de campo claro altamente contrastadas y una basé mecánica robusta y precisa. Los filtros de polarización y color hacen que este instrumento sea adecuado para una amplia variedad de aplicaciones
Los iconos se utilizan para indicar las diversas funciones de un microscopio.
Haga Click y encontrará más detalles sobre el significado de cada icono
A destacar
- Para ciencia de materiales
- Observación de muestras opacas
- Campo claro y polarización
- Objetivos plano-acromáticos (IOS) para bajos aumentos
- Objetivos planos semi-apocromáticos (IOS) para altos aumentos
- Revólver quíntuple en posición abatida lateral
- Sistema de iluminación halógeno Köhler 50W
Modelos

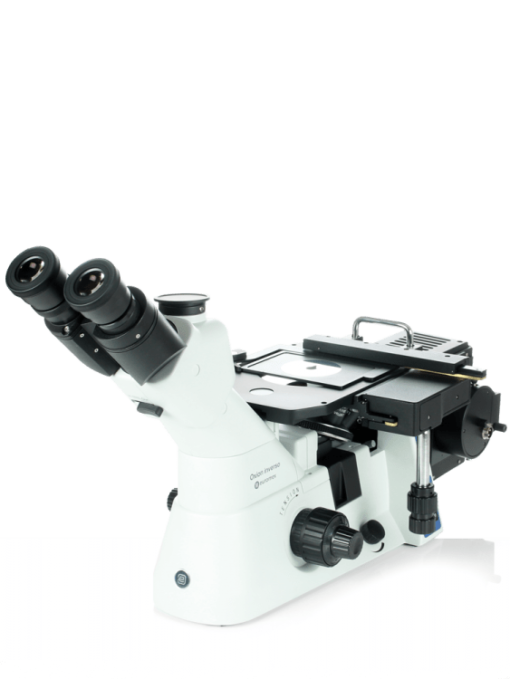

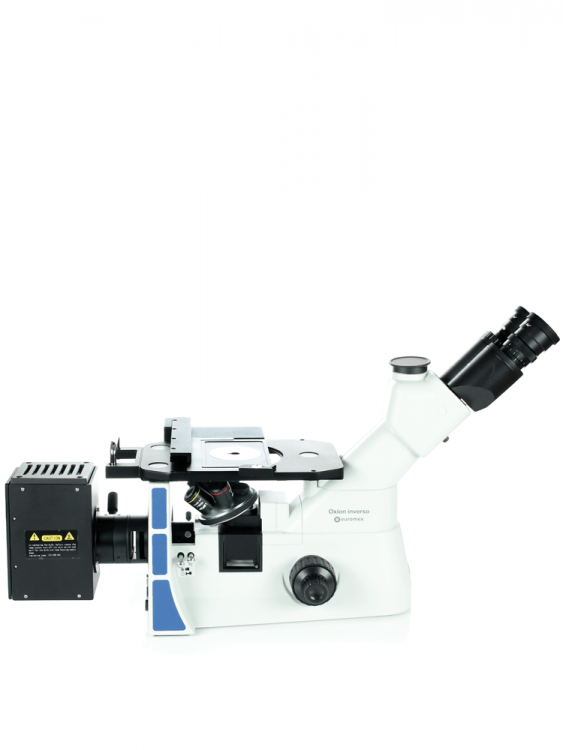

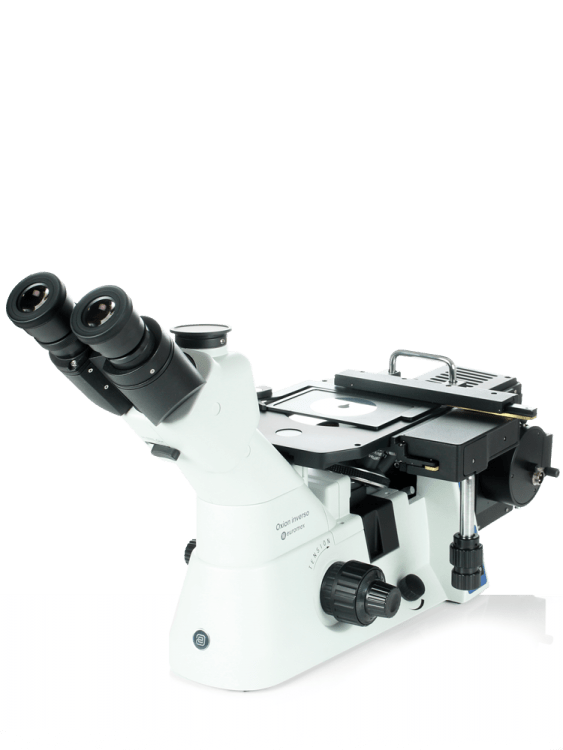

Oxion Inverso para ciencia de materiales (metalográfico de platina invertida)
| MODELOS | Objetivos (IOS) LWD planos 5x/10x/20x | Objetivo (IOS) LWD plano semi-apocromático 50x | Objetivo (IOS) LWD plano semi-apocromático 100x | Carro móvil X-Y | |
| OX.2653‑PLM | • | • | O | • | |
| OX.2153‑PLM | • | • | • | • |
LWD= long working distance (larga distancia de trabajo)
Especificaciones
OCULARES
Pareja de oculares DIN Planos HWF10x/22 mm.
REVÓLVER PORTA-OBJETIVOS
Revólver porta-objetivos quíntuple en posición lateral abatida y montado sobre rodamientos a bolas de alta precisión.
CABEZAL
Trinocular con tubos porta-oculares inclinados a 45° y posición de observación alta y baja. Corrección de dioptrías en el porta-ocular izquierdo. Distancia inter-pupilar ajustable entreI 54 y 75 mm. Desviación de la luz 100-0% y 80-20%.
OBJETIVOS
Corregidos a infinito (IOS) de larga distancia de trabajo plano-acromáticos 5x/0.15, 10x/0.14 y 20x/0.45 y plano semi-apocromático S50x/0.55 de larga distancia de trabajo y con corrección a infinito (IOS). El modelo OX.2153-PLM incluye también un objetivo plano semi-apocromático S100x/0.80 de larga distancia de trabajo y con corrección a infinito (IOS). No corregidos para cubre -objetos de 0,17 mm.
Todos los componentes ópticos tienen tratamiento anti-moho y tratamiento de capas de anti-reflexión para la máxima transmisión de luz.
PLATINA
De gran formato 250 x 230 mm. equipada con carro móvil de desplazamiento X-Y de 120 x 78 mm. mediante mandos en eje coaxial vertical. Suministrada con:
– Soporte metálico con orificio Ø 12 mm. y soporte metálico con orificio Ø 25 mm. adaptables directamente a la platina sin carro móvil
– Soporte metálico con orificio que se adapta al carro móvil.

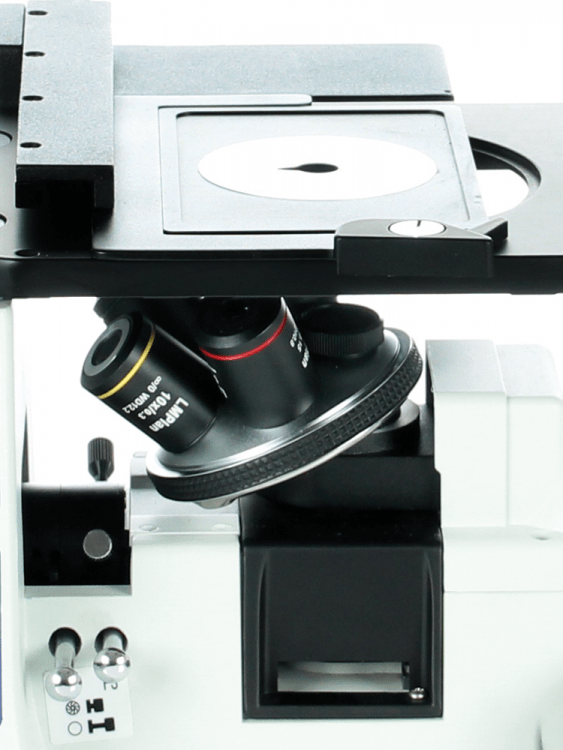

(Fotografía): Platina de gran formato con carro móvil X-Y.
CONDENSADOR
Lente condensadora para sistema Köhler con diafragma iris y de campo centrable.
ENFOQUE
Macro y micrométrico en eje coaxial. Precisión de micrométrico 2 µm, desplazamiento total de 25 mm. Con ajuste de tensión.
ILUMINACIÓN
De diseño Köhler mediante lámpara halógena 50W de intensidad regulable y fuente de alimentación interna 100-240 Vca. Soporte de fusibles 3.15A/250 V
POLARIZACIÓN
Con filtro de polarización y analizador con rotación 360°.
FILTROS
Azul y verde suministrados de serie.
CONFIGURACIONES
El microscopio Oxion esta disponible en una gran cantidad de configuraciones y también permite la actualización con una gran variedad de accesorios opcionales.
• Modelos con campo claro • Modelos con contraste de fase • Modelos con campo oscuro • Modelos con platina invertida (para ciencias de la vida)
• Modelo metalográfico • Modelos metalográficos con platina invertida (para ciencia de materiales) • Modelos con epi-fluorescencia
EMBALAJE
Suministrado con cable de alimentación, funda de protección, fusible de recambio, filtros azul y verde, manual de usuario. Suministrado con maleta de aluminio.
Accesorios
Ocular HWF10x/22mm
Ocular HWF15x/13mm
Ocular HWF10x/22mm. Micrométrico con retículo 10mm./100
Pareja de protectores de goma
Tubo estándar de 23,2 mm. diámetro para microscopios Oxion de platina estandar (revisión 1) y microscopios de platina invertida Oxion Inverso
Tubo estándar de 23,2 mm. diámetro para microscopios Oxion de platina estandar (revisión 2) y microscopios de platina invertida Oxion Inverso
Adaptador universal SLR con lente de proyección 2x para tubo trinocular de 23,2 mm. de diámetro. Requiere anillo T2.
Anillo T2 para cámara digital SLR NIKON D
Anillo T2 para cámara digital SLR CANON EOS
Adaptador rosca “C” con factor de corrección 0,33x especial para cámaras con sensor de 1/3″. Compatible con Oxion de platina estándar (revisión 2) y microscopios de platina invertida Oxion Inverso
Adaptador rosca “C” con factor de corrección 0,5x especial para cámaras con sensor de 1/2″. Compatible con Oxion de platina estándar (revisión 2) y microscopios de platina invertida Oxion Inverso
Láminas porta-objetos 76 x 26 mm de cristal semi-blanco con bordes no cortados. Suministrado en paquetes de 50 unidades.
Cubre-objetos 18 x 18 mm, grosor de 0.13-0.17 mm. Suministrado por paquetes de 100 unidades
Cubre objetos de 22x22mm, grosor de 0.13-0.17mm. Suministrado por paquetes de 100 unidades
Alcohol isopropílico 99%, botella de 200 ml.
Kit de limpieza compuesto por líquido de limpieza de lentes, gamuza, papel de limpieza de lentes, cepillo, pera de aire y bastoncillos de algodón.
