Para aplicaciones biológicas y médicas los microscopios de fluorescencia se utilizan para observar ciertas partes de las células y tejidos vivos con la ayuda de fluorocromos. Uno o más fluorocromos (fluoróforos) se añaden a las partes de la muestra que se desean observar. Cuando los fluorocromos están expuestos a la luz llamada excitación, la energía de excitación es absorbida por el fluorocromo que comenzará a emitir la llamada luz de emisión que se puede observar por el microscopio. Se pueden distinguir las células tumorales de otras células, seguir los procesos biológicos, probar la presencia o ausencia de anticuerpos, etc

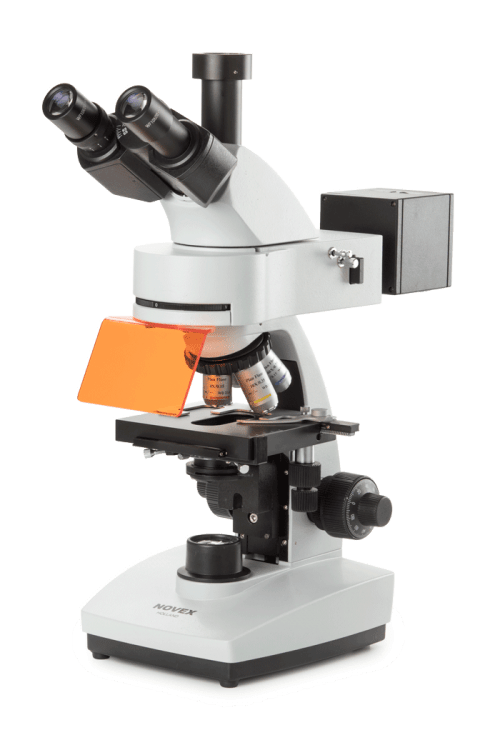

El microscopio de epi-fluorescencia B+ se presenta en dos versiones. Dos modelos están equipados con 4 LED monocromáticos y otros dos modelos están equipados con un iluminador de vapor de mercurio de 100 W
Los microscopios están provistos con filtros de fluorescencia y espejos dicroicos para la excitación en la región espectral azul, verde, violeta y ultravioleta
Los iconos se utilizan para indicar las diversas funciones de un microscopio.
Haga Click y encontrará más detalles sobre el significado de cada icono.
A destacar
- Versión trinocular
- Oculares WF10x/20 mm.
- Revólver porta-objetivos quíntuple en posición inversa
- Objetivos Planos y Planos fluarex
- Platina mecánica X-Y integrada
- Mandos de enfoque macro y micrométrico con limitador de altura de la platina
- Condensador de Abbe regulable en altura con diafragma iris y anillo porta-filtros
- Iluminación transmitida LED con baterías internas
- Iluminación de epí-fluorescencia con lámpara de vapor de mercurio 100W
- Filtros de excitación azul, verde, violeta y ultravioleta
Modelos
| MODELOS | Objetivos Planos IOS PL 4x/10x/S40x/S100x | Objetivos Planos fluarex PLF 4x/10x/S40x/S100x | Epi-fluorescencia 4x NeoLED | Epi-fluorescencia 100 W Hg | |
| 86.179‑LED | • | • |  |
||
| 86.180‑LED | • | • | |||
| 86.178‑LED | • | • | |||
| 86.181‑LED | • | • |
Los objetivos Fluarex son adecuados para la excitación de fluorescencia en el violeta y ultravioleta. NeoLED: Azul (EX 460 a 470 nm, EM> 515 nm), Verde (EX 520 a 530 nm, EM> 590 nm), Violeta (EX 395 a 415 nm, EM> 425 nm) y ultravioleta (EX 355 a 375 nm, EM> 455 nm).
Especificaciones
OCULARES
Pareja de oculares WF10x/20 mm
CABEZAL
Trinocular, giratorio 360° y con porta-oculares inclinados a 30°. Uno de los tubos porta-oculares con corrección de dioptrías. Distancia inter-pupilar ajustable entre 48 y 76 mm. Cabezal trinocular con desviación de luz 100:0/0:100
REVÓLVER PORTA-OBJETIVOS
Revólver porta-objetivos en posición inversa, para 5 objetivos y montado sobre rodamientos a bolas de alta precisión
OBJETIVOS
• Los modelos 86.179-LED y 86.178-LED se suministran con objetivos DIN plano-acromáticos corregidos a infinito (IOS) 4x/0.10, 10x/0.25, S40x/0.65 y S100x/1.25 (inmersión en aceite).
• Los modelos 86.180-LED y 86.181-LED se suministran con objetivos DIN plano fluarex corregidos a infinito (IOS) 4x/0.12, 10x/0.25, S40x/0.65 y S100x/0.90
Los objetivos Plano Fluarex permiten la observación en excitación violeta y ultravioleta
Los objetivos S40x y S100x son de tipo retráctil
Todos los componentes ópticos tienen tratamiento anti-moho y tratamiento de capas de anti-reflexión para la máxima transmisión de luz
ENFOQUE
Enfoque macro y micrométrico de precisión 1 μm, 200 graduaciones por vuelta de micrométrico (0.2 mm.). Desplazamiento total de aproximadamente 23 mm. Con sistema de seguridad para limitar la altura de la platina y proteger la muestra y los objetivos de alto aumento. Con ajuste de tensión de enfoque
PLATINA
Platina de 125 x 135 mm. Desplazamiento X-Y de 75 x 35 mm. con escala Vernier. Pinza sujeta-muestras extraible. Disponible bajo pedido platina calefactora con controlador de temperatura PID (control de desviación entre temperatura deseada y temperatura medida)
CONDENSADOR
Condensador de Abbe A.N. 1.25 regulable en altura con diafragma iris y anillo porta-filtros
ILUMINACIÓN TRANSMITIDA
Mediante LED 3W de intensidad regulable y baterías internas. Con fuente de alimentación interna 100 – 240 Vca.
ILUMINACIÓN DE EPI-FLUORESCENCIA
Epi-iluminación mediante 4 LED para fluorescencia en excitación de 460 a 470 nm (azul), 520 a 530 nm (verde), 390 a 400 (violeta) y 360 a 370 nm (ultravioleta). Alimentación externa 100-240 Vca
Epi-iluminación mediante lámpara de vapor de mercurio 100W. Alimentación externa 110 o 230 Vca. El módulo de fluorescencia esta equipado con espejos dicróicos y bloques de filtros de fluorescencia en excitación azul, verde, violeta y ultravioleta
EMBALAJE
Suministrado con cable de alimentación, funda de protección, fusible de recambio, manual de usuario, botellín de aceite de inmersión de 5 ml (en los modelos que incluyan objetivo S100x). Incluye una pantalla color naranja para la protección UV. Estuche de poli-estireno
Accesorios
Ocular de gran campo HWF10x/20 mm
Ocular de gran campo WF15x/12mm
Ocular de gran campo WF20x/10 mm
Ocular micrómetrico WF10x / 18mm, 10 mm dividido en 100 partes. Lente de enfoque ajustable
Pareja de protectores de goma, Ø 28 mm. No plegable. Modelo curvo
Objectivo semi-plano acromático DIN SMP 4x / A.N. 0.10. WD 23,13 mm
Objectivo semi-plano acromático DIN SMP 10x / A.N. 0.25. WD 4,09 mm
Objectivo semi-plano acromático DIN SMP 20x / A.N. 0.40. WD 1,97 mm
Objectivo semi-plano acromático DIN SMP 40x / A.N. 0.65. WD 0,60 mm. (retráctil)
Objetivo acromático DIN S60x/A.N 0.85. WD 0,20 mm. (retráctil)
Objetivo semi-plano acromático DIN SMP S100x / A.N. 1.25. WD 0,38 mm. (retráctil/inmersión en aceite)
Objetivo plano acromático DIN PL 4x / A.N. 0.10. WD 17,9 mm
Objetivo plano acromático DIN PL 10x / A.N. 0.25. WD 8,8 mm
Objetivo plano acromático DIN PL 20x / A.N. 0.40. WD 8,6 mm
Objetivo plano acromático DIN PL S40x / A.N. 0.65 WD 0,56 mm. (retráctil)
Objetivo plano acromático DIN PL S60x / A.N. 0.85 WD 0,25 mm. (retráctil)
Objetivo plano acromático DIN PL S100x / A.N. 1.25 (con inmersión de aceite

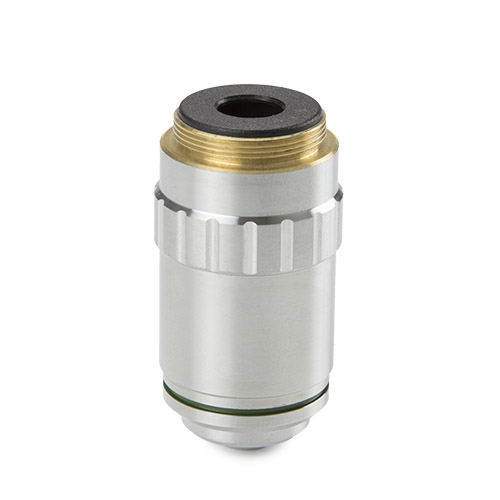

Objetivo Plano acromático DIN PL S100x/1.25 (retráctil / inmersión en aceite) con diafragma iris. Distancia de trabajo 0,33 mm
Objetivo semi-plan de fase DIN PH 10x / A.N. 0.25. WD 6,61 mm
Objetivo semi-plan de fase DIN PH 20x / A.N. 0.40. WD 1,85 mm
Objetivo semi-plan de fase DIN PH S40x / A.N. 0.65. WD 0,64 mm. (retráctil)
Objetivo semi-plan de fase DIN PH S100x / A.N.1.25. WD 0,19 mm. (retráctil/inmersión en aceite)
Objetivo plano acromático de fase DIN PLPH 10x / A.N. 0.25. WD 8,8 mm.
Objetivo plano acromático de fase DIN PLPH 20x / A.N. 0.40. WD 8,6 mm
Objetivo plano acromático de fase DIN PLPH S40x / A.N. 0.65. WD 0,65 mm. (retráctil)
Objetivo plano acromático de fase DIN PLPH S100x / A.N. 1.25. WD 0,33 mm. (retráctil/inmersión en aceite)
Objetivo corregido a infinito (IOS) plano Fluarex 4x/0.15. WD 21,6 mm
Objetivo corregido a infinito (IOS) plano PL 2,5x
Kit de constraste de fases compuesto por: lámina de contraste de fase con anillo de fase para 40x y objetivo plano acromático para constraste de fase PLPH S40x.
Kit de constraste de fases completo compuesto por: condensador tipo Zernike de 5 posiciones con anillos de fase para objetivos 10/20/S40/S100x y objetivos semi-plano acromáticos de fase 10/20/S40/S100x. Incluye filtro verde y ocular telescópico para el centrado de fases
Kit de constraste de fases completo compuesto por: condensador tipo Zernike de 5 posiciones con anillos de fase para objetivos 10/20/S40/S100x y objetivos plano acromáticos de fase 10/20/S40/S100x. Incluye filtro verde y ocular telescópico para el centrado de fases
Adaptador para cámara reflex con objetivos 2.5x y 4x
Diafragma de Köhler, pre-centrado, para montar encima del colector de luz. Solo compatible con modelos de la Serie B que disponen de iluminación halógena
Lámpara halógena de recambio de 6V-20W

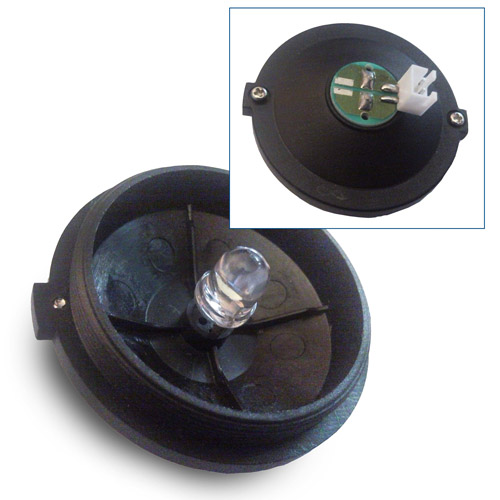

Recambio LED 1W
Lámina porta-objeto de 76 x 26 mm con retículo de 1 mm, 100 divisiones
Lámina porta-objeto de 76 x 26 mm con retículo de 2 mm, 200 divisiones
Adaptador universal SLR con lente de proyección 2x para tubo trinocular de 23,2 mm. de diámetro. Requiere anillo T2.
Anillo T2 para cámara digital SLR CANON EOS
Anillo T2 para cámara digital SLR NIKON D
Filtro azul, 32 mm. Ø
Filtro amarillo, 32 mm. Ø
Filtro gris neutro, 32 mm. Ø
Filtro verde, 32 mm. Ø
Filtro azul de plexiglás, 32 mm. Ø
Fusibles de vidrio de 1A, caja de 10 unidades
Protector ocular 28 mm. Ø. No plegable
Láminas porta-objetos 76 x 26 mm de cristal semi-blanco con bordes no cortados. Suministrado en paquetes de 50 unidades.
Cubre-objetos 18 x 18 mm, grosor de 0.13-0.17 mm. Suministrado por paquetes de 100 unidades
Cubre objetos de 22x22mm, grosor de 0.13-0.17mm. Suministrado por paquetes de 100 unidades
Papel de limpieza de lentes, paquete de 100 unidades
Aceite de inmersión, índice de refracción n= 1.482. Frasco de 25 ml
Alcohol isopropílico 99%, botella de 200 ml.
Kit de limpieza compuesto por líquido de limpieza de lentes, gamuza, papel de limpieza de lentes, cepillo, pera de aire y bastoncillos de algodón.
Disco para campo oscuro, compatible con objetivos de 10x a 40x. Se monta en el porta filtro de condensador de Abbe
Elementos calefactores con regulador PID de la temperatura hasta 50°C para montaje bajo la platina de un microscopio de la serie B y B+. Únicamente disponible con microscopios nuevos
Objetivo corregido a infinito (IOS) plano Fluarex 10x/0.35. WD 2,9 mm
Objetivo corregido a infinito (IOS) plano Fluarex 20x/0.60. WD 1,5 mm
Objetivo corregido a infinito (IOS) plano Fluarex S40x/0.70 (retráctil) WD 0,6 mm

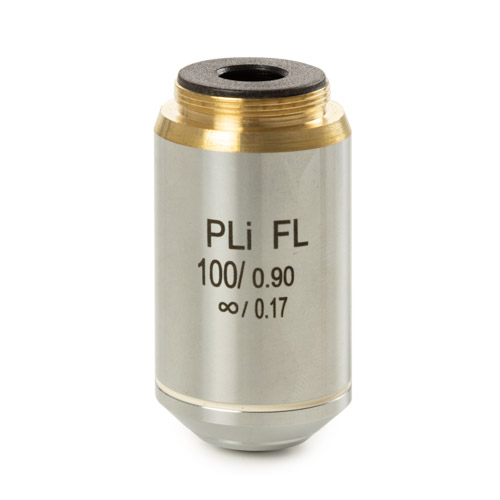

Objetivo corregido a infinito (IOS) plano Fluarex 100x/0.90 (retráctil) WD 0,62 mm
