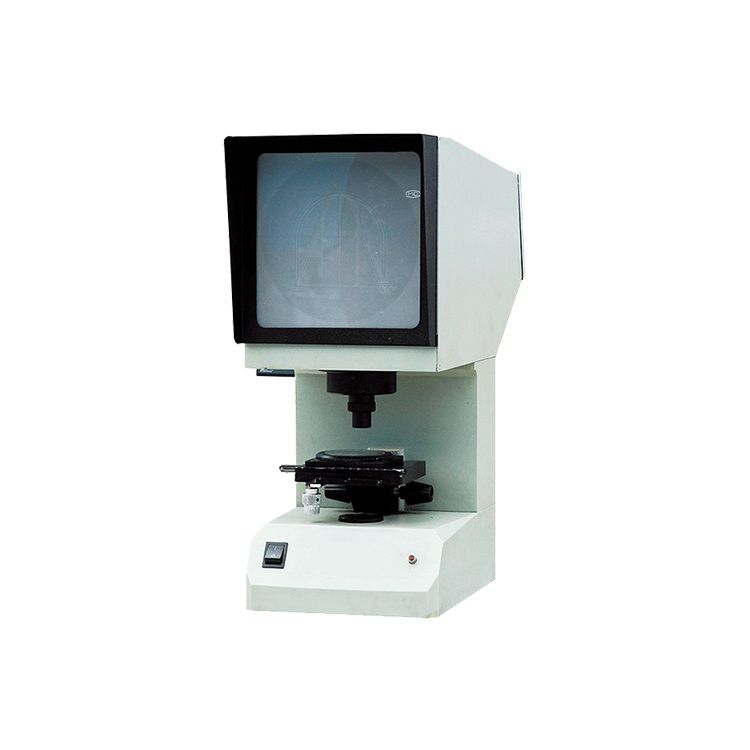

El modelo Bell-MaqEnsImp-PC es un tipo de proyector especial, que amplifica y proyecta los perfiles en forma de U o V de las piezas medidas a la pantalla para comprobar sus perfiles y formas con alta precisión utilizando el método de proyección óptica. Se utiliza ampliamente para comprobar las muestras de impacto con muescas en forma de U y V con las características de fácil operación, estructura simple, inspección directa y alta eficiencia.
El proyector de muescas U/V de la muestra de impacto es un equipo complementario para la prueba de impacto, que se utiliza principalmente para comprobar la precisión de la muesca U/V de la muestra de impacto. Los usuarios
Los usuarios pueden poner el espécimen con muescas en la mesa de trabajo del proyector y comparar la imagen de proyección
con la placa estándar para identificar la calidad de la muesca de la muestra.
| Modelo | Bell-MaqEnsImp-PC50 |
|---|---|
| Código SKU | B-01-25-0500-0101 |
| Diámetro de la pantalla | Φ200mm |
| Dimensión de la mesa de trabajo cuadrada | 110*125mm |
| Dimensión de la mesa de trabajo redonda | Φ90mm |
| Diámetro del cristal de la mesa de trabajo | Φ70mm |
| Rango de rotación de la mesa de trabajo | ±10 x ±10 x ±12mm |
| Instrumento Índice de aumentos | 0°-360° |
| Aumento del objetivo | 50* |
| Aumento del objetivo de proyección | 2,5* |
| Fuente de luz | 20* |
| Lámpara halógena de tungsteno | 20*lámpara halógena de tungsteno (DC12V) 100W |
| Dimensión | 510*220*600 mm |
| Peso | 18KG |
| Fuente de alimentación | AC 220V, 50HZ,150W |
