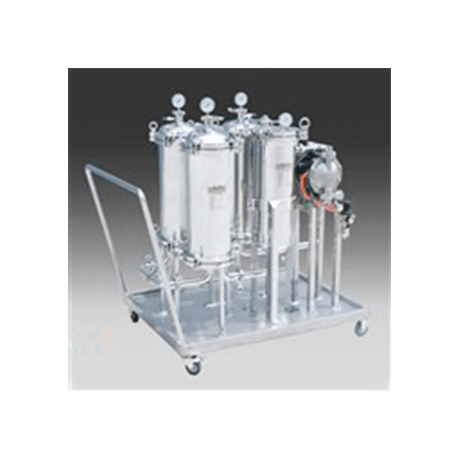

Es un sistema de filtración de múltiples etapas y las carcasas de los filtros pueden cumplir con los requisitos y necesidades específicos. Cobetter también puede proporcionar los cartuchos de filtro dentro del sistema para cumplir con los requisitos de la aplicación.
Además, Cobetter puede suministrar diferentes fuentes de presión: bomba de agua de acero inoxidable, bombas de engranajes, bomba neumática, bomba de diafragma de aire.
El sistema de carcasa de filtro de una sola ronda usa una conexión de triple abrazadera, mientras que otros usarán una conexión de brida
S-SIFⅠ ： Serie de carcasa de bolsa de primera etapa; Carcasa del filtro de líquidos de 2ª y 3ª etapas: satisface las necesidades de los fluidos con un alto contenido de sólidos. El uso de bolsas de filtro en la primera etapa es un método más económico para eliminar partículas de gran tamaño de poro y produce una mayor retención del filtro.
S-SIFⅡ ： 3 etapas: satisfacen las necesidades de los fluidos que contienen un bajo contenido de sólidos pero que requieren una alta retención de filtro.
S-SIFⅢ ： Sistema de filtración personalizado
Características de diseño
- Todos los sistemas están pulidos a espejo. Superficies internas pulidas a 0,6 µm Ra; Fácil de limpiar
- Diseño económico; Pérdida mínima de fluidos
Especificaciones Técnicas
Acabado de superficie
Tipo de pulido Pulido Mecánico
Opción de superficie Grado sanitario Interno Ra<0.3µm
Externo Ra<0.4µmGrado industrial Externo Ra<0.4µm
Externo Ra<0.6µm
Diseño de sistemas
| Artículo (P / N) | Especificaciones recomendadas | Tasa de flujo de referencia (<50cp) |
| S-SIF0010 | Sistema de filtración de 3 etapas Serie de carcasas H-SCF / Serie de carcasas H-CCF (circular simple) | 0.1-0.3 T/hr |
| S-SIF0030 | Sistema de filtración de 3 etapas Serie de carcasas H-SCF / Serie de carcasas H-CCF (3 vueltas) | 0.3-1.5 T/hr |
| S-SIF0050 | Sistema de filtración de 3 etapas Serie de carcasas H-SCF / Serie de carcasas H-CCF (5 vueltas) | 1.5-3.0 T/hr |
| S-SIF0070 | Sistema de filtración de 3 etapas Serie de carcasas H-SCF / Serie de carcasas H-CCF (7 vueltas) | 3.0-5.0 T/hr |
- Observación: la longitud del filtro se puede ajustar para cumplir con los requisitos de caudal.
Para fluidos de alta viscosidad y alto contenido de sólidos
| Artículo (P / N) | Especificaciones recomendadas | Tasa de flujo de referencia (≈100cp) |
| S-SIFⅡ0030 | H-TBF (carcasa de bolsa tamaño 1) + H-ICF (3 vueltas) + H-ICF (3 vueltas) | 100-300 kgs / hr |
| S-SIFⅡ0050 | H-TBF (carcasa de bolsa tamaño 1) + H-ICF (5 vueltas) + H-ICF (5 vueltas) | 300-1500 kgs / hr |
| S-SIFⅡ0070 | H-TBF (carcasa de bolsa tamaño 2) + H-ICF (7 vueltas) + H-ICF (7 vueltas) | 1500-3000 kgs / hr |
| S-SIFⅡ0090 | H-TBF (carcasa de bolsa tamaño 2) + H-ICF (9 vueltas) + H-ICF (9 vueltas) | 3000-5000 kgs / hr |
- Observación: la longitud del filtro se puede ajustar para cumplir con los requisitos de caudal
