Descripción:
Este exclusivo sistema de prueba experimental es una solución personalizada que se utiliza para estudiar el comportamiento de la roca bajo diversos regímenes de tensión dimensional y compresiva (σ1 ≠ σ2 ≠ σ3). Esto se ajusta a los objetivos de los investigadores de geotermia, hidrólogos, ingenieros de yacimientos de petróleo e investigadores en la sección de minería, geofísica y sectores geotécnicos. Los sistemas son capaces de probar una amplia gama de materiales, desde granito hasta piedras de barro y también para el régimen posterior a la falla de rocas frágiles de alta resistencia.

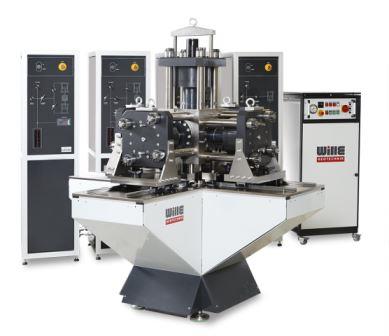

Los sistemas de prueba de roca poliaxial están diseñados para inducir estrés en muestras cúbicas a través de tres ejes principales controlados independientes (σ1 ≠ σ2 ≠ σ3) hasta 600 MPa. La cámara de muestra puede albergar muestras cúbicas de hasta 300 mm y tiene la opción de estar equipada con un control de temperatura de hasta 200 °C así como un dispositivo de presión de poro de hasta 210 MPa y la capacidad de tener un registro de emisión acústica continua, velocidad acústica y mediciones de permeabilidad (estado transitorio o estable).
Características:
– Diseño de construcción independiente de alta rigidez.
– 6 actuadores hidráulicos para aplicar tensiones independientes (σ1 ≠ σ2 ≠ σ3) capacidad de hasta 600 MPa.

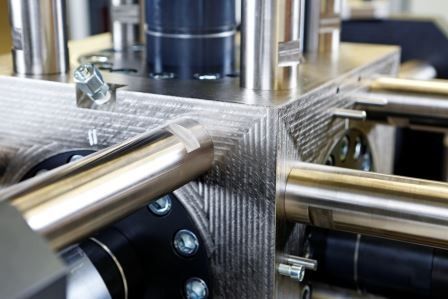

– Cámara cúbica para diferentes tamaños de muestra hasta 300 * 300 * 300 mm.
– Los platos de alta presión se combinan con un sistema de reducción de la fricción.
– 6 transductores de desplazamiento de alta precisión para medir las tensiones en cada cara.
– Control dinámico de alta velocidad de carga, desplazamiento, posición y volumen o flujo.
– Software de control flexible para procedimientos de prueba casi ilimitados de todas las aplicaciones de prueba poliaxial.
– El sistema es capaz de aplicar diferentes trayectorias de tensión o tasas de deformación.
– Paquetes de energía hidráulica con protección contra el ruido de alta calidad, funciones de emergencia.
– Configuración digital de los parámetros PID para optimización y ajuste de parámetros de prueba.
– Software de gráficos en tiempo real con funciones de zoom y retención para la salida de la impresora en cualquier momento.
– Sistema de control de circuito cerrado y adquisición de datos de alta resolución expansible en tiempo real.
– Prueba de fracturación hidráulica.
– Prueba de permeabilidad.
– Presión del agua porosa.
– Condiciones no saturadas.
– Sistema para medir ondas P y S en combinación con emisiones acústicas.
– Control de temperatura hasta 200 ° C.
Especificaciones:
Marco de Tipo de Carga | Servo-hidráulica |
Esfuerzo Max | Hasta 600 MPa |
Forma del Espécimen | Cilíndrica o cubica |
Tamaño del Espécimen | Desde 25 mm núcleo cubo hasta 300*300*300 mm |
Fluido del Poro | Hasta 150 MPa |
Control de Temperatura | Hasta 200 °C |
Prueba de Permeabilidad | Estado estacionario o transitorio |
Accionador de la Carrera | 100 mm |
Configuración personalizada disponible bajo pedido.
Software:
El sistema está completamente automatizado y controlado por nuestro flexible y programable Software GEOsys.
