Un tubo pitot es un instrumento de medición de presión utilizado para medir la velocidad del flujo de fluido. Kimo ofrece una amplia gama de tubos tipo Pitot de alta calidad y precisión, según la norma AFNOR NFX 10-112.
la norma AFNOR NF ISO 3966.
Al usarse junto con manómetros de columna o micromanómetros electrónicos pueden medir la presión
dinámica de un fluido en movimiento dentro de un conducto, pudiendo así calcular tanto la velocidad,
como el caudal.
Los tubos de Pitot son ampliamente utilizados en aplicaciones de HVAC, limpieza por aspiración y
transporte pneumático. Sobretodo, se usan en mediciones en aire caliente, aire con partículas en suspensión o cuando las velocidades son muy elevadas.
Referencias

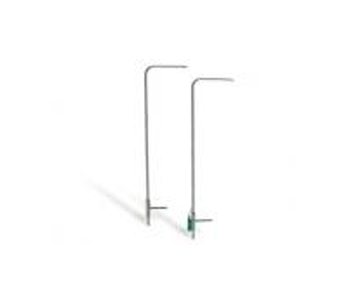

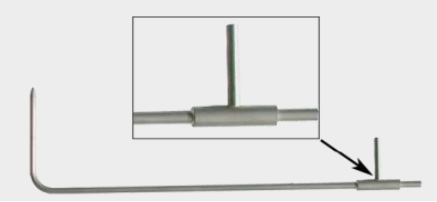

 | Tubo de Pitot en L | Tubo de Pitot con cabeza elipsoidal. Una toma de presión total y seis tomas de presión estática. Fabricado en acero inoxidable. |
|---|---|---|

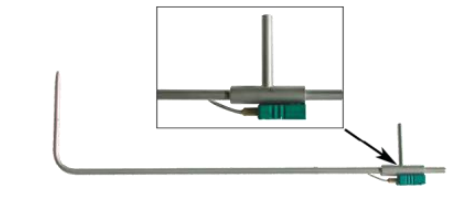

 | Tubo de Pitot en L con termopar K | Tubo de Pitot con cabeza elipsoidal. Una toma de presión total y seis tomas de presión estática. Sonda termopar K integrada con cable de 1.5 m de longitud. Fabricado en acero inoxidable |

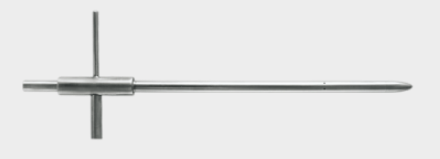

 | Tubo de Pitot recto con termopar K | Permite medir directamente colocando el tubo de Pitot dentro del sistema de difusión de aire. Diámetro y dimensiones: las mismas que el tubo de Pitot en L. Fabricado en acero inoxidable. |
Caracteristicas Tecnicas
| Modelo | AFNOR NF |
|---|---|
| Coeficiente | 1.0015 ±0.0100 |
| Material | Inox 316 L |
| Rango de medición | 3 a 85 m/s |
| Temperatura de trabajo | De 0 a 600 °C estándar y hasta 1000 °C opciona |
| Presión estática | Máxima: 2 bar |
| Precisión global del sistema de medición | Mejor que el 1% para alineación respecto al eje de caudal del fluido de ±10° |
| Normas | NF ISO 3966 |

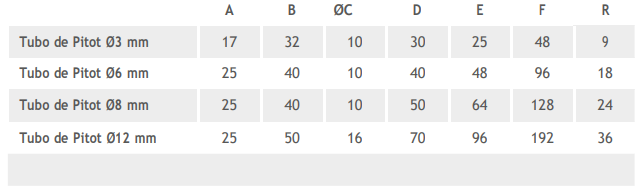

Dimensiones (mm)
Modelos
• Tubos de Pitot en L y rectos
| Diametro | Referencia Tipo L | Referencia tipo recto | Longitud |
|---|---|---|---|
| Ø3 mm | TPL-03-100 TPL-03-200 TPL-03-300 | TPL-D-03-100 TPL-D-03-200 TPL-D-03-300 | 100 mm 200 mm 300 mm |
| Ø6 mm | TPL-06-300 TPL-06-500 TPL-06-800 | TPL-D-06-300 TPL-D-06-500 TPL-D-06-800 | 300mm 500 mm 800 mm |
| Ø8 mm | TPL-08-1000 TPL-08-1250 | TPL-D-08-1000 TPL-D-08-1250 | 1000 mm 1250 mm |
| Ø12 mm | TPL-12-1500 TPL-12-2000 | TPL-D-12-1500 TPL-D-12-2000 | 1500 mm 2000 mm |
| Ø14 mm | TPL-14-2500 TPL-14-3000 | TPL-D-14-3000 | 2500 mm 3000 mm |
• Tubos de Pitot en L y rectos con termopar
| Diametro | Referencia Tipo L | Referencia tipo recto | Longitud |
|---|---|---|---|
| Ø3 mm | TPL-03-100-T TPL-03-200-T TPL-03-300-T | TPL-D-03-100-T TPL-D-03-200-T TPL-D-03-300-T | 100 mm 200 mm 300 mm |
| Ø6 mm | TPL-06-300-T TPL-06-500-T TPL-06-800-T | TPL-D-06-300-T TPL-D-06-500-T TPL-D-06-800-T | 300mm 500 mm 800 mm |
| Ø8 mm | TPL-08-1000-T TPL-08-1250-T | TPL-D-08-1000-T TPL-D-08-1250-T | 1000 mm 1250 mm |
| Ø12 mm | TPL-12-1500-T TPL-12-2000-T | TPL-D-12-1500-T TPL-D-12-2000-T | 1500 mm 2000 mm |
| Ø14 mm | TPL-14-2500-T TPL-14-3000-T | 2500 mm 3000 mm |
Accesorios Opcionales
| Accesorio | Referencia |
|---|---|
| Prensa estopa en latón niquelado para instalación fija de tubos de Pitot | Consultar |
| Brida de fijación de acero inoxidable y hierro colado | Consultar |
| Rácores deslizantes con junta de acero inox o de PTFE | Consultar |
| Cable de extensión para termopar K clase 1 | Consultar |
| Tapones de obturación en caucho: bolsa de 10 unidades | Consultar |
| Tapones: bolsa de 10 unidades | Consultar |
| Tubo de silicona negra (4 x 7 mm), metro linea | SN-47-1 |
| Tubo de silicona transparente (4 x 7mm), metro lineal | SN-47-1 |
| Tubo transparente (5 x 8 mm), metro lineal | C-58-1 |
| Maleta de transporte de plástico tipo VTP para tubo de pitot con un tamaño máximo de 110 cm x 20 cm x 4 cm.y/o sonda | VTP / 23370 |
| Uniones en Y para tubo Ø5 x 8 mm (bolsa de 10 unidades) | JYC |
| Uniones en T para tubo Ø5 x 8 mm (bolsa de 10 unidades) | JTC |
Opcional
• Graduación con marcas en rojo en la tija
• Soldadura TIG para usar hasta 1000 °C
(excepto tubo de Pitot Ø3 mm)
Principios de uso
El tubo de Pitot debe ser introducido perpendicularmente en el conducto, en diversos puntos predeterminados (vea la tabla “Ubicación de
puntos de medición”).
La cabeza debe mantenerse en paralelo y de cara al flujo.
La presión total (+) capturada por el extremo del tubo de Pitot, se conecta a la toma + del manómetro.
La presión estática () capturada por los orificios de la cabeza, se conecta a la toma – del manómetro.
Si se usa el tubo de Pitot con termopar, el cable de conexión de la sonda termopar K se conecta a la entrada para termopar K de manómetro.

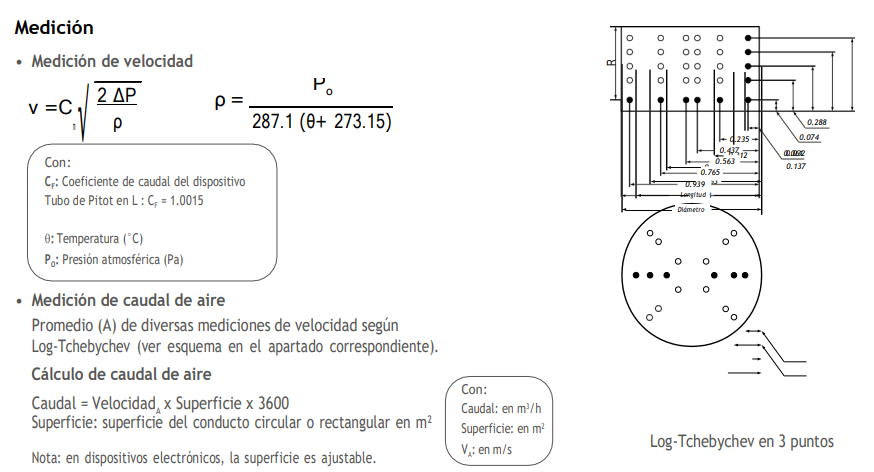

Entonces, el instrumento medirá la presión dinámica.
Ésta corresponde a la diferencia entre la presión total y la presión estática:

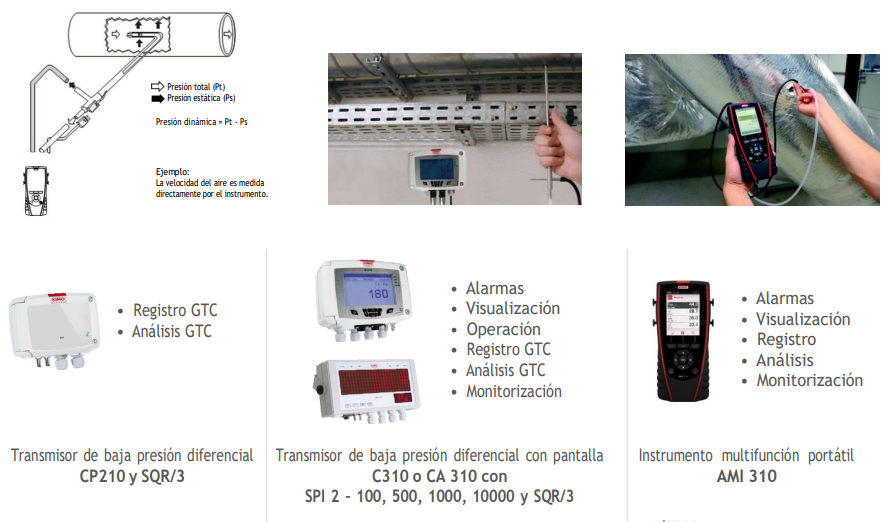

Aplicacion
