Se utilizan descargar y/o controlar el flujo de materiales sólidos a granel en canales.
Las válvulas OZB pueden utilizarse en silos, tolvas, tolvas tolvas, entrada y salida de transportadores de tornillo y otras aplicaciones similares

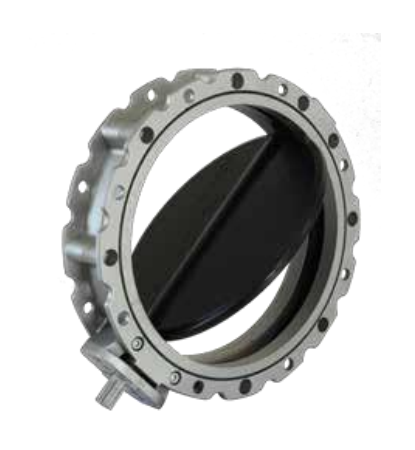

VÁLVULAS DE MARIPOSA
Las válvulas de mariposa OZB están están diseñadas como bridas y se suministran con con canal de junta tórica patentado
y junta para una máxima impermeabilidad.
Las válvulas de mariposa de brida simple están diseñadas para su uso con fuelles flexibles y conexiones similares.
Las válvulas de mariposa de doble brida tienen las mismas bridas inferior y están diseñadas diseñadas para su uso en sistemas que tienen conexiones fijas entre sí.
La presión máxima de trabajo es de 0,2 bares y la temperatura temperatura máxima de trabajo es de 120°C
| Tipo | ØA mm | ØB mm | ØC mm | D mm | E mm | ØK mm | L mm | A mm | Z mm | ØG DIN 5482 | Peso kg |
|---|---|---|---|---|---|---|---|---|---|---|---|
| BV2F100 | 100 | 180 | 214 | 250 | 77 | 14 | M12 | 90º | 4 | 22X19 | 4.2 |
| BV2F150 | 150 | 200 | 225 | 286 | 77 | 14 | M12 | 90º | 4 | 22X19 | 4.4 |
| BV2F200 | 200 | 250 | 278 | 336 | 77 | 14 | M12 | 90º | 4 | 22X19 | 5.6 |
| BV2F250 | 250 | 300 | 328 | 386 | 77 | 14 | M12 | 45º | 8 | 22X19 | 7.3 |
| BV2F300 | 300 | 350 | 378 | 437 | 77 | 14 | M12 | 45 | 8 | 22X19 | 9.2 |
| BV2F350 | 350 | 400 | 436 | 526 | 86 | 14 | M12 | 45 | 8 | 28X25 | 16.8 |
| BV2F400 | 400 | 470 | 506 | 580 | 86 | 14 | M12 | 45º | 8 | 28X25 | 21.8 |
